Máy phát điện cho trạm BTS phải được chọn theo tổng tải AC/DC quy đổi từ danh sách thiết bị thực tế — gồm tải viễn thông, rectifier, sạc battery và điều hòa — cùng dòng khởi động, thời gian dự phòng yêu cầu và điều kiện vận hành tại điểm trạm, thay vì gán cứng một mức kVA chung cho mọi trạm.

Với trạm BTS, bài toán máy phát điện không dừng ở “mất điện thì cho máy chạy”. Trạm có tải viễn thông, hệ thống rectifier chỉnh lưu AC sang DC -48V, dàn battery, điều hòa và các tải phụ trợ; nhiều điểm trạm lại vận hành không người trực, nằm xa khu dân cư, và có tần suất/thời lượng mất điện khác nhau theo từng khu vực. Chọn sai công suất hoặc sai cấu hình không chỉ gây lãng phí CAPEX — nó có thể khiến trạm “chết” đúng lúc cần thông tin liên lạc nhất.

Chuỗi quyết định đúng đi theo thứ tự:

LOAD LIST → RECTIFIER/BATTERY RECHARGE → HVAC → STARTING LOAD → kW+PF→kVA → PRIME/STANDBY → RUNTIME → FUEL → ATS/AMF → GIÁM SÁT TỪ XA → ĐIỀU KIỆN ĐIỂM TRẠM → BẢO TRÌ → TCO

1/ Máy phát điện đóng vai trò gì trong hệ thống nguồn điện trạm BTS?

Máy phát điện là nguồn dự phòng cấp 2 sau lưới điện, đứng trước dàn battery về mặt thời lượng. Ở trạng thái bình thường, điện lưới qua tủ nguồn AC cấp cho rectifier, rectifier chỉnh lưu ra DC -48V nuôi thiết bị viễn thông và đồng thời sạc battery. Khi mất lưới, battery gánh tải trong khoảng thời gian đệm; nếu mất điện kéo dài quá ngưỡng autonomy của battery, máy phát điện phải khởi động (qua AMF), cấp lại điện AC cho tủ nguồn, rectifier hoạt động trở lại và battery được sạc bù.

Topology thực tế khác nhau theo từng nhà mạng và thiết kế trạm (có nơi tích hợp thêm điện mặt trời/hybrid), nên không thể suy diễn số giờ battery duy trì được là một con số cố định — số này phụ thuộc dung lượng battery lắp thực tế và tải tiêu thụ tại thời điểm mất điện.

2/ Trạm BTS gồm những nhóm tải điện nào cần đưa vào tính toán?

Nhóm tải	Ví dụ	Đặc tính cần chú ý khi sizing
Thiết bị viễn thông (qua DC)	Radio, baseband, thiết bị truyền dẫn	Tải liên tục, ưu tiên cao nhất
Rectifier	Bộ chỉnh lưu AC→DC	Hiệu suất chuyển đổi, hệ số công suất đầu vào
Battery charger (qua rectifier)	Mạch sạc battery	Tăng tải đột biến ngay sau khi mất điện
Điều hòa (HVAC) phòng máy/tủ trạm	Máy nén, quạt dàn nóng	Dòng khởi động (inrush), chu kỳ đóng/cắt
Quạt thông gió	Quạt hút/đẩy	Tải động cơ, khởi động
Chiếu sáng, an ninh	Đèn, camera, chống trộm	Tải phụ, thường nhỏ
Thiết bị phụ trợ theo trạm	Tùy thiết kế cụ thể	Bắt buộc kiểm tra thực tế, không giả định

3/ Vì sao máy phát điện còn phải “gánh” luôn việc sạc lại battery?

Đây là điểm kỹ thuật hay bị bỏ sót nhất khi sizing theo cảm tính. Sau một khoảng mất điện, battery đã xả một phần; khi máy phát điện khởi động và cấp điện trở lại, rectifier không chỉ nuôi tải viễn thông đang chạy mà còn đồng thời tăng dòng sạc để bù lại battery. Nghĩa là tải đầu vào rectifier ngay sau khi máy phát hoạt động cao hơn tải vận hành bình thường.

Sizing đúng phải cộng cả thành phần charging demand này — lấy theo thông số nhà sản xuất rectifier/tủ nguồn cụ thể, không suy diễn theo tỷ lệ phần trăm chung cho mọi model.

3.1/ Điều hòa ảnh hưởng đến việc chọn máy phát điện như thế nào?

Máy nén điều hòa có dòng khởi động (starting/inrush current) cao gấp nhiều lần dòng chạy định mức trong vài giây đầu. Nếu trạm có từ hai điều hòa trở lên và cả hai cùng khởi động gần thời điểm nhau (ví dụ sau khi máy phát vừa ổn định điện áp), tải transient dồn vào có thể gây sụt áp/sụt tần số vượt khả năng đáp ứng của máy phát, dù tổng công suất chạy (running kW) vẫn còn dư.

Với điều hòa dùng biến tần (inverter), đặc tính dòng khởi động khác hẳn dòng khởi động cơ thông thường — phải kiểm tra theo datasheet của chính model lắp đặt, không áp một hệ số khởi động chung cho mọi loại điều hòa.

3.2/ Trạm BTS cần máy phát điện bao nhiêu kVA?

Không có một mức công suất chung cho mọi trạm BTS. Đây là điểm quan trọng nhất bài viết này muốn khẳng định. Công suất cần thiết phụ thuộc đồng thời vào: số lượng và loại thiết bị viễn thông, cấu hình radio (2G/3G/4G/5G, số sector), công suất rectifier lắp đặt, nhu cầu sạc bù battery, số lượng và loại điều hòa, tải phụ trợ, hệ số công suất thực tế, và kế hoạch mở rộng trong 3–5 năm tới.

Một trạm 4G một sector và một trạm tích hợp nhiều công nghệ (2G+4G+5G) trên cùng cột có thể chênh lệch tải vài lần — gán một con số kVA “điển hình” cho cả hai là sai về nguyên tắc kỹ thuật.

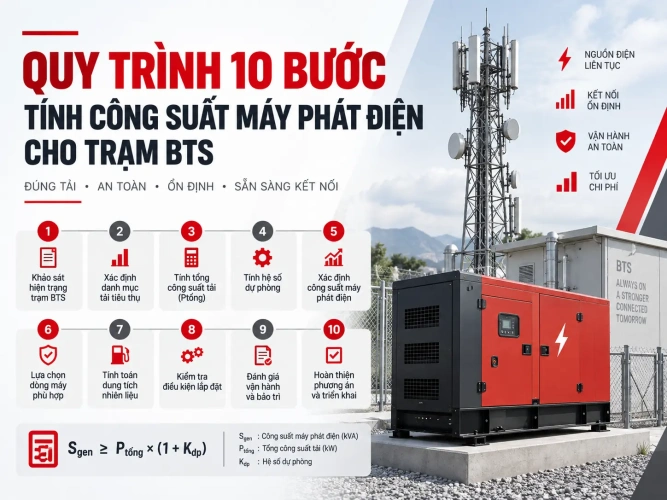

4/ Quy trình 10 bước tính công suất máy phát điện cho trạm BTS

Lập load list — liệt kê từng thiết bị thực tế tại trạm, không ước lượng theo trí nhớ.
Xác định kW cho từng nhóm tải ở bước 1 theo datasheet thiết bị.
Quy đổi kVA khi cần: kVA = kW / PF. Xem thêm cách tính hệ số công suất tại bài hệ số công suất 0,8.
Cộng charging demand của rectifier/battery — không bỏ sót (xem mục trên).
Kiểm tra dòng khởi động HVAC và các tải động cơ khác — đây thường là yếu tố quyết định, không phải tổng kW chạy.
Xác định tải đồng thời thực tế (không phải cộng dồn công suất danh định của mọi thiết bị cùng lúc nếu chúng không chạy đồng thời).
Xem load profile theo thời gian trong ngày nếu trạm có tải biến động (ví dụ giờ cao điểm data).
Chọn rating Prime hay Standby theo chế độ vận hành dự kiến (xem mục riêng bên dưới).
Kiểm tra transient performance của model máy phát dự kiến (voltage dip %, recovery time) so với yêu cầu tải khởi động ở bước 5.
Chừa biên độ mở rộng cho kế hoạch nâng cấp công nghệ, tránh phải thay máy toàn bộ khi bổ sung thiết bị.

Không dùng công thức “tổng tải nhân 1,2” như một quy tắc chung cho mọi trạm — hệ số dự phòng hợp lý phụ thuộc vào mức độ chắc chắn của load list và đặc tính khởi động cụ thể, không phải một hằng số cố định.

5/ Ví dụ minh họa cách tính công suất cho một trạm BTS

Ví dụ dưới đây hoàn toàn giả định, chỉ nhằm minh họa phương pháp tính ở trên — không đại diện cho cấu hình của bất kỳ trạm BTS cụ thể nào và không nên dùng làm cơ sở chọn máy cho công trình thực tế.

Hạng mục	Giá trị giả định
Tải viễn thông + rectifier (running)	X kW
Điều hòa (running)	Y kW
Tải phụ trợ (chiếu sáng, camera, quạt)	Z kW
Tổng running load	X + Y + Z
Cộng thêm: charging demand rectifier	theo datasheet rectifier cụ thể
Cộng thêm: dòng khởi động HVAC (transient)	theo datasheet điều hòa cụ thể
Quy đổi kVA	(X+Y+Z+charging) / PF
Kiểm tra lại	Đối chiếu transient performance của model máy phát dự kiến

Kết quả cuối cùng chỉ chốt được sau khi có load list thật và datasheet của rectifier/HVAC đang dùng tại trạm — không suy ngược từ ví dụ này sang bất kỳ trạm nào khác.

6/ Vì sao không nên chọn máy theo tên gọi công suất có sẵn?

Một cách chọn phổ biến nhưng rủi ro là gán cứng theo quy mô cảm tính: trạm nhỏ thì lấy máy nhỏ, trạm nhiều thiết bị thì lấy máy lớn hơn một bậc — mà bỏ qua load list. Bảng dưới liệt kê các tình huống dễ sai:

Trường hợp	Cách làm sai	Cách làm đúng
Trạm ít thiết bị hiển thị	Mặc định chọn máy công suất nhỏ nhất có sẵn	Vẫn lập load list đầy đủ, kể cả HVAC
Trạm có từ 2 điều hòa trở lên	Chỉ cộng tổng kW chạy	Kiểm tra riêng dòng khởi động đồng thời
Battery dung lượng lớn	Bỏ qua tải sạc bù	Đối chiếu công suất sạc tối đa của rectifier
Có kế hoạch nâng cấp 5G	Giữ nguyên máy hiện hữu	Re-check load list trước khi quyết định giữ hay đổi

7/ Nên chọn Prime Power hay Standby Power cho trạm BTS?

Nếu máy chỉ khởi động khi mất lưới và số giờ chạy trong năm thấp, ứng dụng nghiêng về Standby. Nhưng với những khu vực lưới điện không ổn định, tần suất mất điện cao, hoặc trạm phải chạy máy phát nhiều giờ liên tục trong một số giai đoạn (mùa mưa bão, khu vực đang thi công lưới), máy phát điện thực chất vận hành gần với vai trò nguồn chính trong các giai đoạn đó — cần đối chiếu lại rating phù hợp theo tiêu chuẩn phân loại công suất máy phát điện (ISO 8528-1) thay vì mặc định “BTS = Standby” cho mọi trường hợp. Xem thêm phân biệt hai chế độ này tại Prime Power và Standby Power khác nhau thế nào.

8/ Máy phát điện trạm BTS cần chạy được bao lâu mỗi lần mất điện?

Không có một con số giờ chạy chung (không phải 8, 12 hay 24 giờ) áp dụng cho mọi trạm. Thời lượng cần thiết phụ thuộc: độ tin cậy của lưới điện khu vực, dung lượng và tình trạng battery đang lắp, yêu cầu SLA uptime của nhà mạng, mức độ quan trọng (criticality) của trạm trong vùng phủ sóng, khoảng cách và khả năng tiếp cận để tiếp nhiên liệu, dung tích bồn dầu, và chiến lược bảo trì (có kỹ thuật viên trực khu vực hay không). Xem phân tích đầy đủ tại máy phát điện chạy được bao nhiêu giờ liên tục.

9/ Cách ước tính lượng nhiên liệu và dung tích bồn dầu cần thiết

Công thức khái niệm:

Lượng dầu cần thiết ≈ Mức tiêu hao trung bình (L/h) × Thời gian chạy yêu cầu (h)

Mức tiêu hao trung bình phải lấy theo bảng tiêu hao nhiên liệu của chính model máy phát ở mức tải thực tế dự kiến chạy (không phải mức tải 100% danh định) — xem cách tra và tính tại máy phát điện tiêu hao bao nhiêu dầu một giờ. Dung tích bồn dầu thực tế cần lớn hơn lượng dầu tính toán để chừa phần dự trữ (reserve) và phần dầu không sử dụng được ở đáy bồn (usable volume). Với các điểm trạm khó tiếp cận, bài toán không chỉ là “đủ dầu cho một lần mất điện” mà còn là tần suất tiếp dầu định kỳ khả thi theo lịch trình đội kỹ thuật khu vực.

Với hệ thống chi phí ở quy mô nhiều trạm, chi phí nhiên liệu năm có thể ước tính theo khung:

Chi phí nhiên liệu năm = Σ (Mức tiêu hao × Số giờ vận hành × Đơn giá dầu)

tính riêng cho từng nhóm trạm có đặc tính mất điện khác nhau, thay vì lấy một con số bình quân cho toàn mạng lưới.

10/ Máy phát điện to hơn nhu cầu có an toàn hơn cho trạm BTS không?

Không mặc định là an toàn hơn. Chọn máy dư công suất quá nhiều so với tải thực tế của trạm làm tăng CAPEX, tăng kích thước/trọng lượng cần vận chuyển và lắp đặt (đáng kể với trạm rooftop hoặc vùng khó tiếp cận), đồng thời khiến máy thường xuyên vận hành ở tỷ lệ tải thấp so với công suất danh định — trạm BTS vốn có load profile không cao và không ổn định. Ngưỡng tải tối thiểu khuyến nghị khác nhau theo từng nhà sản xuất động cơ, cần tra cứu datasheet của model cụ thể, không áp một ngưỡng chung. Xem thêm tại chọn máy phát điện dư công suất có tốt không.

10.1/ Máy phát điện nhỏ hơn tải thực tế thì rủi ro gì?

Máy phát thiếu công suất so với tải thực (đặc biệt bỏ sót dòng khởi động HVAC hoặc charging demand) có thể không đáp ứng được thời điểm tải đỉnh, gây sụt áp/sụt tần số vượt ngưỡng bảo vệ, dẫn đến ngắt tải hoặc trip bảo vệ máy phát — đúng vào lúc trạm đang cần điện nhất. Máy phát thiếu công suất cũng không còn biên độ cho kế hoạch mở rộng thiết bị sau này.

10.2/ ATS và AMF trong hệ thống máy phát điện trạm BTS khác nhau ở đâu?

AMF (Automatic Mains Failure) là phần logic điều khiển giám sát nguồn lưới và ra lệnh khởi động tổ máy khi phát hiện mất điện. ATS (Automatic Transfer Switch) là thiết bị/hệ thống thực hiện việc chuyển tải giữa nguồn lưới và nguồn máy phát. Trong thực tế hai thuật ngữ đôi khi bị dùng lẫn nhau khi mô tả cùng một hệ thống. Trình tự vận hành điển hình:

MẤT LƯỚI → PHÁT HIỆN SỰ CỐ → KHỞI ĐỘNG TỔ MÁY → ĐẠT ĐIỆN ÁP/TẦN SỐ ỔN ĐỊNH → CHUYỂN TẢI QUA ATS → CẤP ĐIỆN CHO TỦ NGUỒN → LƯỚI PHỤC HỒI → CHUYỂN TẢI VỀ LƯỚI → CHẠY LÀM MÁT (COOL-DOWN) → DỪNG MÁY

Thời gian trễ ở mỗi bước phụ thuộc cấu hình controller cụ thể, không nên xem là một con số cố định. Với trạm BTS đầu tư mới, giải pháp tủ ATS công nghiệp và bộ điều khiển đồng bộ có thể tham khảo tại trang dịch vụ sản xuất & cung cấp tủ ATS công nghiệp 100A–1250A của Makawa. Về thời gian chuyển nguồn, xem thêm thời gian chuyển nguồn ATS bao lâu là phù hợp.

10.3/ Trạm BTS không người trực cần những chức năng giám sát nào?

Vì phần lớn trạm BTS vận hành không có kỹ thuật viên trực tại chỗ, bộ điều khiển máy phát và hệ thống giám sát từ xa cần cung cấp tối thiểu các cảnh báo sau (danh sách tổng quát — mức độ hỗ trợ SMS/4G/Modbus/SNMP tùy theo controller và gateway lắp đặt cụ thể, không phải mọi máy đều có sẵn như nhau):

Tổ máy không khởi động được (fail to start)
Trạng thái đang chạy / đã dừng
Mức nhiên liệu thấp
Điện áp ắc quy đề thấp
Nhiệt độ nước làm mát cao bất thường
Áp suất dầu bôi trơn thấp
Điện áp/tần số vượt ngưỡng cho phép
Trạng thái vị trí ATS (đang ở lưới hay đang ở máy phát)
Sự cố mất lưới điện
Số giờ chạy tích lũy (phục vụ lịch bảo dưỡng)

Một số mã lỗi thường gặp trên các dòng bộ điều khiển phổ biến (DeepSea…) được tổng hợp tại 5 mã lỗi thường gặp trên bộ điều khiển DeepSea.

10.4/ Vì sao ắc quy đề nổ lại là điểm rủi ro dễ bị bỏ qua nhất?

Máy phát điện dự phòng tại trạm BTS thường không chạy hàng ngày — có thể đứng chờ (chế độ AMF) liên tục nhiều tháng. Trong thời gian đó, ắc quy đề vẫn tự xả dần theo thời gian dù không sử dụng. Nếu không có bộ sạc bình phù hợp và không được kiểm tra định kỳ, đến thời điểm cần khởi động khẩn cấp thì ắc quy đã yếu — và ở các trạm vùng núi, vùng sâu biệt lập, không ai phát hiện ra tình trạng này cho đến khi trạm thực sự mất điện và máy không nổ được. Đây là lý do bộ sạc bình ắc quy gần như bắt buộc với máy phát dự phòng dùng cho trạm BTS viễn thông vùng sâu. Xem phân tích chi tiết tại bộ sạc bình ắc quy máy phát điện là gì, khi nào cần thay và hướng dẫn kiểm tra hệ thống ắc quy máy phát điện.

10.5/ Vỏ cách âm cho máy phát điện trạm BTS cần lưu ý gì?

Với trạm đặt tại khu dân cư, rooftop hoặc khu vực đô thị, vỏ cách âm cần được đánh giá theo hiệu năng âm học thực đo, khoảng cách đo, mức tải thử khi đo, khả năng thoát khí nóng, khả năng chống thời tiết và độ thuận tiện khi bảo trì — không có một mức decibel chung áp dụng cho mọi vị trí lắp đặt vì quy định và điều kiện xung quanh mỗi điểm trạm khác nhau. Tham khảo thêm tại vỏ cách âm máy phát điện là gì.

11/ Trạm BTS vùng sâu, vùng xa cần cấu hình khác trạm đô thị ở điểm nào?

Yếu tố	Trạm đô thị	Trạm vùng sâu, vùng xa
Độ tin cậy lưới	Thường ổn định hơn	Có thể mất điện dài ngày, khó dự báo
Bồn nhiên liệu	Có thể nhỏ, tiếp dầu dễ	Cần cân nhắc dung tích lớn hơn theo khả năng tiếp cận thực tế
Giám sát từ xa	Có thể bổ sung sau	Gần như bắt buộc để phát hiện sớm sự cố
Logistics phụ tùng	Nhanh	Cần kế hoạch dự trữ phụ tùng theo khu vực
An ninh, chống trộm nhiên liệu	Ít ưu tiên hơn	Cần cân nhắc bổ sung

Không nên biến bảng trên thành một checklist bắt buộc áp dụng máy móc cho mọi trạm — mỗi điểm trạm vẫn cần khảo sát riêng.

12/ Nâng cấp lên 4G/5G có làm thay đổi bài toán máy phát điện không?

Khi bổ sung thiết bị radio, anten chủ động, thiết bị truyền dẫn hoặc hạ tầng biên (edge) cho một trạm hiện hữu, load profile của trạm có thể thay đổi đáng kể — không nên mặc định một tỷ lệ tiêu thụ cố định giữa các thế hệ công nghệ vì mức này phụ thuộc cấu hình thiết bị cụ thể của từng nhà cung cấp hạ tầng viễn thông. Khuyến nghị thực tế: mỗi lần nâng cấp công nghệ tại trạm, cần lập lại load list và kiểm tra lại sizing máy phát điện, thay vì giữ nguyên cấu hình cũ theo quán tính.

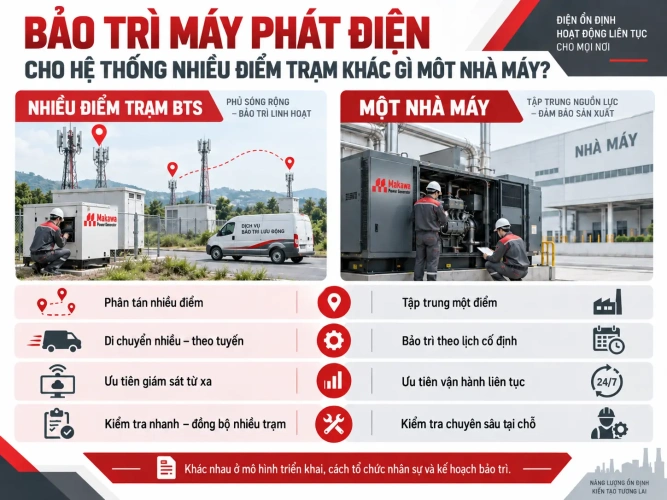

13/ Bảo trì máy phát điện cho hệ thống nhiều điểm trạm khác gì một nhà máy?

Một nhà máy thường chỉ có một hoặc vài tổ máy lớn tại một địa điểm cố định, có người trực. Mạng lưới BTS thì ngược lại: nhiều tổ máy công suất nhỏ, phân tán trên diện rộng, phần lớn không người trực, khoảng cách di chuyển giữa các điểm trạm lớn.

Vì vậy chiến lược bảo trì cần chuyển từ “bảo trì theo điểm” sang bảo trì theo tài sản trên diện rộng: danh sách tài sản (asset list) theo serial/model, theo dõi số giờ chạy từng máy, lịch bảo dưỡng định kỳ theo giờ chạy thay vì theo lịch cố định, kho phụ tùng dự phòng theo khu vực, đội kỹ thuật lưu động, cảnh báo từ xa để ưu tiên xử lý điểm trạm có nguy cơ cao trước, và hồ sơ bảo trì đầy đủ cho từng máy. Tham khảo quy trình bảo trì tổng quát tại dịch vụ bảo trì máy phát điện công nghiệp của Makawa.

14/ Mua máy phát điện cho hàng chục, hàng trăm trạm BTS cần đánh giá thêm gì?

Ở quy mô một mạng lưới, chỉ so sánh đơn giá một tổ máy là chưa đủ. Cần đánh giá thêm:

Mức độ chuẩn hóa cấu hình giữa các trạm (cùng model, cùng controller) để giảm phức tạp bảo trì
Khả năng tương thích phụ tùng chung giữa các tổ máy
Khả năng tích hợp giám sát theo cả hệ thống (fleet monitoring), không chỉ từng máy riêng lẻ
Năng lực triển khai và bảo hành của nhà cung cấp trên phạm vi nhiều tỉnh, không chỉ khu vực gần trụ sở
Chương trình đào tạo vận hành/bảo trì cho đội kỹ thuật khu vực
Chiến lược thay thế theo vòng đời thiết bị cho cả đội máy, không xử lý từng máy riêng lẻ khi hỏng

Đây là phần thể hiện rõ nhất sự khác biệt giữa nhà cung cấp hiểu bài toán mua sắm cấp mạng lưới và nhà cung cấp chỉ bán theo từng đơn hàng đơn lẻ.

15/ TCO của máy phát điện trạm BTS gồm những chi phí nào?

Tổng chi phí sở hữu (TCO) trên vòng đời một tổ máy phục vụ trạm BTS không chỉ là giá mua:

TCO = Giá mua + Vận chuyển + Lắp đặt + Nhiên liệu (theo vòng đời + Bảo trì định kỳ + Phụ tùng thay thế + Chi phí đi lại bảo trì (site visit) + Rủi ro downtime + Chi phí thay thế cuối vòng đời

Với mạng lưới nhiều điểm trạm, một cấu hình có giá mua thấp hơn ban đầu chưa chắc tạo ra tổng chi phí vận hành thấp hơn trong 5–10 năm — đặc biệt khi chênh lệch tiêu hao nhiên liệu hoặc tần suất hỏng hóc/bảo trì nhân lên theo số lượng trạm và số giờ vận hành thực tế.

Không so giá trước khi chuẩn hóa cùng phạm vi — chênh lệch giá thường đến từ chênh lệch phạm vi cung cấp, không phải chênh lệch “hời/hớ” đơn thuần.

16/ 10 sai lầm thường gặp khi chọn máy phát điện cho trạm BTS

Chọn công suất theo kinh nghiệm/cảm tính mà không lập load list.
Bỏ qua tải sạc bù (charging demand) của rectifier/battery.
Bỏ qua dòng khởi động của điều hòa.
Chỉ nhìn thông số Standby mà không xét chế độ vận hành thực tế.
Chọn dư công suất quá mức, khiến máy thường chạy ở tải rất thấp.
Chỉ so sánh giá mua, bỏ qua TCO.
Không xác định rõ thời gian chạy (runtime) yêu cầu trước khi chọn bồn dầu.
Không đánh giá khả năng tiếp cận nhiên liệu của điểm trạm.
Không trang bị cảnh báo/giám sát từ xa cho trạm không người trực.
Không có kế hoạch bảo trì và dự trữ phụ tùng theo khu vực trước khi triển khai số lượng lớn.
