Lỗi bộ điều khiển DeepSea là nguyên nhân phổ biến nhất khiến máy phát điện công nghiệp không nổ máy hoặc tự dừng đột ngột giữa ca vận hành. Hiểu đúng 5 mã lỗi thường gặp trên DSE — Low Oil Pressure, High Engine Temperature, Fail To Start, Under Frequency và Emergency Stop — giúp kỹ thuật viên xác định nguyên nhân gốc trong vòng 15–30 phút thay vì mất vài giờ dò dẫm. Việc reset lỗi mà không kiểm tra nguyên nhân là sai lầm phổ biến nhất — và đây là điều bài viết này tập trung làm rõ.

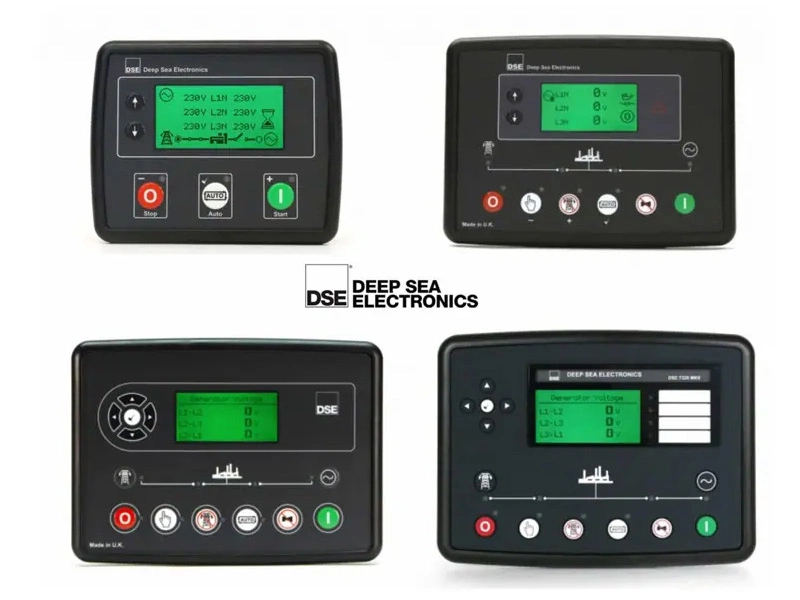

1/ Bộ điều khiển DeepSea hoạt động như thế nào?
Bộ điều khiển DeepSea (Deep Sea Electronics, viết tắt DSE) thực hiện ba chức năng chính trên máy phát điện công nghiệp: giám sát thông số vận hành, bảo vệ động cơ và đầu phát, và điều khiển tự động (khởi động, tắt, chuyển nguồn ATS).
Các model phổ biến đang lắp đặt tại Việt Nam gồm DSE6120 MKIII, DSE7320 MKII, DSE8610, DSE4520 và DSE6020. Mỗi model có mức độ tính năng và cách hiển thị cảnh báo khác nhau, nhưng logic bảo vệ thì tương đồng.
Cơ chế bảo vệ của DSE hoạt động theo hai cấp:
- Warning (cảnh báo): Máy vẫn chạy. DSE bật đèn hoặc hiển thị mã trên màn hình để kỹ thuật viên biết có bất thường. Mục tiêu: cho thời gian can thiệp trước khi hỏng nặng.
- Shutdown alarm (lệnh dừng khẩn cấp): DSE cắt nhiên liệu và dừng máy ngay lập tức để bảo vệ động cơ. Không thể khởi động lại cho đến khi lỗi được xác nhận và reset.
Điểm then chốt mà nhiều kỹ thuật viên bỏ qua: DSE không phân biệt lỗi thật và lỗi giả. Nếu cảm biến áp suất dầu đứt dây hoặc chạm đất, DSE vẫn đọc tín hiệu đó là “áp suất thấp” và kích shutdown — kể cả khi áp suất dầu thực tế hoàn toàn bình thường. Đây chính là lý do phải kiểm tra cảm biến trước khi kết luận về tình trạng động cơ.

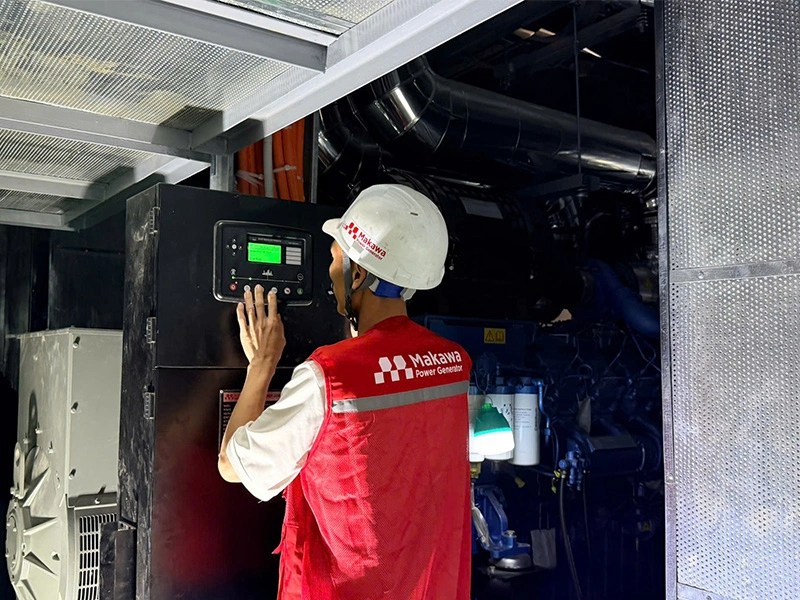

2/ 5 mã lỗi thường gặp trên bộ điều khiển DeepSea là gì?
Dưới đây là 5 mã lỗi phổ biến nhất, sắp xếp theo mức độ nguy hiểm và tần suất xuất hiện thực tế tại công trình nhà máy và tòa nhà.
2.1/ Lỗi 1 — Low Oil Pressure (Áp suất dầu thấp)
Ý nghĩa: DSE đọc tín hiệu từ cảm biến áp suất dầu (oil pressure sensor) dưới ngưỡng đặt trong cài đặt bộ điều khiển. Đây là shutdown alarm — máy dừng ngay.
Hiện tượng thực tế: Máy đang chạy tự dừng đột ngột, màn hình DSE hiển thị “Low Oil Pressure” hoặc biểu tượng cảnh báo áp suất. Nếu là DSE7320 MKII, lỗi này hiển thị rõ tên alarm và ghi vào event log.
Nguyên nhân theo thứ tự xác suất:
| Nguyên nhân | Tỷ lệ gặp thực tế | Cách phân biệt |
|---|---|---|
| Cảm biến áp suất hỏng hoặc đứt dây | ~45% | Đo điện trở cảm biến, kiểm tra dây tín hiệu |
| Mức dầu động cơ thấp | ~25% | Kiểm tra que thăm dầu ngay khi máy vừa dừng |
| Bơm dầu yếu hoặc hỏng | ~15% | Cần tháo kiểm tra hoặc đo áp suất cơ bằng đồng hồ đo áp |
| Dầu nhớt loãng do nhiễm nhiên liệu | ~10% | Kiểm tra màu và độ nhớt dầu |
| Ngưỡng đặt quá cao trong DSE | ~5% | Xem cài đặt Oil Pressure Shutdown Threshold trong menu DSE |
Quy trình kiểm tra:
- Dừng máy. Kiểm tra que thăm dầu — nếu thiếu dầu, bổ sung rồi thử lại.
- Nếu dầu đủ: đo điện trở cảm biến áp suất (thường 10–180 ohm tùy áp suất). So với thông số datasheet cảm biến.
- Kiểm tra dây tín hiệu từ cảm biến về DSE — đứt hay chạm vỏ máy là nguyên nhân lỗi giả phổ biến nhất.
- Nếu cảm biến và dây bình thường: gắn đồng hồ đo áp suất cơ học vào cổng đo. Chạy thử và đọc áp suất thực.
- Nếu áp suất thực thấp: kiểm tra bơm dầu và van điều áp.
Lưu ý thực tế: Không được bỏ qua lỗi này ngay cả khi nghi là cảm biến hỏng. Áp suất dầu thấp kéo dài 20–30 giây đủ gây cháy bạc đầu to, tốn kém sửa chữa gấp 10–15 lần thay cảm biến.
2.2/ Lỗi 2 — High Engine Temperature (Nhiệt độ động cơ cao)
Ý nghĩa: Cảm biến nhiệt độ nước làm mát báo vượt ngưỡng cho phép (thường 95–105°C tùy cài đặt). DSE có thể phát warning trước, sau đó mới shutdown.
Hiện tượng thực tế: Máy chạy được một thời gian rồi dừng, hoặc chạy với tải cao trong phòng kín không có thông gió. Màn hình hiển thị “High Engine Temp” hoặc biểu tượng nhiệt độ đỏ.
Nguyên nhân theo thứ tự xác suất:
| Nguyên nhân | Dấu hiệu nhận biết |
|---|---|
| Phòng đặt máy thiếu thông gió | Nhiệt độ phòng trên 45°C, không có cửa gió vào/ra |
| Két nước bẩn hoặc tắc | Nhìn vào két: bụi bám dày, cánh tản nhiệt biến dạng |
| Mức nước làm mát thấp | Kiểm tra bình nước phụ và két nước |
| Bơm nước hỏng hoặc belt đứt | Nghe tiếng bơm nước khi máy chạy |
| Cảm biến nhiệt độ lỗi | Đo điện trở cảm biến, so datasheet |
| Tải vượt công suất Prime liên tục | Theo dõi % tải trên DSE |
Quy trình kiểm tra:
- Đo nhiệt độ phòng đặt máy — nếu trên 40°C, đây là nguyên nhân gốc.
- Kiểm tra mức nước làm mát khi máy nguội — bổ sung nếu cần.
- Kiểm tra két nước: vệ sinh bụi bẩn, kiểm tra cánh tản nhiệt.
- Kiểm tra belt bơm nước — không có belt thì bơm không quay, nhiệt độ tăng rất nhanh.
- Đo điện trở cảm biến nhiệt độ nước: 2,252 ohm ở 25°C là mức tham chiếu phổ biến cho NTC sensor.
Lưu ý: Máy phát điện đặt trong phòng kín, không có cửa gió vào và thoát nhiệt, sẽ liên tục báo lỗi này dù động cơ không có vấn đề. Đây là lỗi hạ tầng lắp đặt, không phải lỗi máy.
2.3/ Lỗi 3 — Fail To Start (Không khởi động được)
Ý nghĩa: DSE đã thực hiện đủ số lần crank (quay đề) theo cài đặt nhưng động cơ không nổ máy. DSE dừng cố gắng khởi động và vào trạng thái fail.
Hiện tượng thực tế: Máy nghe tiếng motor đề quay (hoặc không), nhưng động cơ không nổ. Sau 2–3 lần thử (thường cách nhau 10–15 giây), DSE hiển thị “Fail To Start” và dừng tất cả.
Nguyên nhân theo thứ tự xác suất:
| Nguyên nhân | Cách kiểm tra nhanh |
|---|---|
| Hết nhiên liệu hoặc lọc nhiên liệu tắc | Kiểm tra mức dầu diesel trong bồn, thay lọc nhiên liệu |
| Ắc-quy yếu — motor đề không đủ lực | Đo điện áp ắc-quy: nếu dưới 11V (12V battery) là yếu |
| Van điện từ nhiên liệu (fuel solenoid) không mở | Nghe tiếng click khi có lệnh start — không có tiếng click là van hỏng hoặc đứt điện |
| Hệ thống tiền sấy (glow plug) hỏng | Gặp vào mùa lạnh hoặc máy để lâu không dùng |
| Thông số start delay đặt quá dài | Xem cài đặt “Start Delay” và “Crank Duration” trong DSE |
| Cảm biến tốc độ (speed sensor) lỗi | DSE không nhận tín hiệu RPM → nghĩ máy chưa nổ dù thực tế đã có lửa |
Trường hợp đặc biệt — lỗi giả Fail To Start do cảm biến tốc độ:
Đây là trường hợp dễ nhầm nhất. Máy thực tế đã nổ máy, thậm chí chạy được vài giây, nhưng DSE không nhận được tín hiệu RPM từ magnetic pickup sensor hoặc W-terminal trên alternator. DSE kết luận “không nổ máy” và cắt nhiên liệu. Dấu hiệu: nghe tiếng máy nổ rồi tắt ngay trong 2–3 giây đầu.
Quy trình kiểm tra:
- Kiểm tra mức dầu diesel trong bồn — đây là nguyên nhân đơn giản nhất và thường bị bỏ qua.
- Đo điện áp ắc-quy — dưới 11V phải thay hoặc nạp.
- Lắng nghe khi có lệnh start: van solenoid có tiếng “click” không? Motor đề có quay không?
- Kiểm tra cảm biến tốc độ và đầu nối — lau sạch bụi dầu, đo khe hở (gap) giữa sensor và flywheel ring gear.
- Xem event log trên DSE để biết máy đã crank bao nhiêu lần và trong bao lâu.
2.4/ Lỗi 4 — Under Frequency (Tần số thấp)
Ý nghĩa: Tần số đầu ra của máy phát điện xuống dưới ngưỡng đặt (mặc định thường là 47–48 Hz cho lưới 50 Hz). DSE có thể phát warning hoặc shutdown tùy cài đặt.
Hiện tượng thực tế: Máy đang chạy, đèn báo tần số nhấp nháy hoặc tần số đo được trên màn hình DSE thấp hơn 50 Hz. Nếu tải đột ngột tăng vọt (ví dụ: khởi động motor lớn bằng phương pháp DOL), tần số có thể sụt xuống 45–46 Hz trong 1–2 giây rồi phục hồi — hoặc không phục hồi nếu động cơ không đủ công suất.
Nguyên nhân theo thứ tự xác suất:
| Nguyên nhân | Mô tả |
|---|---|
| Tải vượt công suất máy | Máy chạy >100% tải, động cơ không giữ được tốc độ 1500 RPM (50 Hz) |
| Tải khởi động motor quá lớn | DOL starting current 5–7× tải định mức làm sụt tần số đột ngột |
| Bộ điều tốc (governor) hỏng hoặc lỗi | Không điều tiết được nhiên liệu khi tải thay đổi |
| Lọc nhiên liệu tắc một phần | Động cơ không đủ nhiên liệu khi cần tăng tốc |
| Cài đặt ngưỡng Under Frequency quá cao | DSE báo lỗi nhưng máy thực tế ổn |
Trường hợp thực tế hay gặp tại nhà máy:
Máy phát điện 200kVA đang chạy ổn định ở tải 70%. Kỹ thuật viên khởi động thêm một motor 37kW bằng DOL — dòng khởi động lên đến ~260A trong 3–5 giây. Máy sụt tần số xuống 47 Hz, DSE báo Under Frequency warning. Nếu governor không đủ nhạy hoặc bộ lọc nhiên liệu tắc một phần, tần số có thể không phục hồi được và kích shutdown.
Xử lý: Với tải có motor lớn, cần tính lại công suất máy có tính hệ số khởi động (thường factor 1.5–2.0 tùy phương pháp: DOL, star-delta, soft starter). Đây là lý do kỹ sư Makawa luôn yêu cầu danh sách tải chi tiết trước khi tư vấn công suất máy.
2.5/ Lỗi 5 — Emergency Stop (Dừng khẩn cấp)
Ý nghĩa: Tín hiệu E-Stop được kích hoạt — có thể do nút E-Stop vật lý được nhấn, hoặc dây tín hiệu đến đầu vào E-Stop của DSE bị ngắt mạch/chạm đất. DSE dừng máy ngay lập tức và không cho phép khởi động lại cho đến khi trạng thái E-Stop được giải phóng.
Hiện tượng thực tế: Máy dừng đột ngột, màn hình hiển thị “Emergency Stop Activated” hoặc tương đương. Không thể khởi động lại dù nhấn start nhiều lần.
Nguyên nhân theo thứ tự xác suất:
| Nguyên nhân | Cách xác định |
|---|---|
| Nút E-Stop vật lý đang bị nhấn | Nhìn trực tiếp vào nút — nút E-Stop dạng mushroom thường phải xoay để nhả |
| Đứt dây hoặc lỏng đầu nối tín hiệu E-Stop | Logic E-Stop của DSE thường là NC (normally closed) — đứt dây = kích E-Stop |
| Relay trung gian trong mạch E-Stop hỏng | Relay mất nguồn cuộn dây → tiếp điểm NC mở ra → DSE nhận tín hiệu E-Stop |
| Cài đặt logic E-Stop sai (NC/NO) | Kiểm tra cấu hình đầu vào E-Stop trong menu cài đặt DSE |
| Thiết bị bên ngoài gửi tín hiệu E-Stop | Hệ thống SCADA, BMS hoặc tủ ATS có thể có đầu ra E-Stop riêng |
Điểm quan trọng nhất: DSE mặc định cấu hình đầu vào Emergency Stop là Normally Closed (NC). Nghĩa là khi không có sự cố, dây tín hiệu phải được nối kín (có điện trở thấp). Chỉ cần đứt dây, lỏng đầu cos, hoặc oxy hóa tiếp điểm là DSE kích E-Stop — dù thực tế không ai nhấn nút khẩn cấp.
Quy trình kiểm tra:
- Kiểm tra trực quan toàn bộ nút E-Stop trong và ngoài phòng máy.
- Kiểm tra tình trạng dây tín hiệu từ nút E-Stop về đầu vào DSE.
- Dùng đồng hồ đo điện trở giữa hai đầu tiếp điểm — nếu hở mạch là lỗi.
- Kiểm tra các thiết bị khác có đầu ra E-Stop kết nối vào DSE (BMS, remote panel).
- Tạm thời nối tắt mạch E-Stop (short circuit đầu vào) để xác nhận — nếu máy start được thì lỗi nằm trong mạch E-Stop bên ngoài.
Lưu ý an toàn: Tuyệt đối không để lại tình trạng E-Stop bị bypass vĩnh viễn. Sau khi xác định lỗi, phải sửa mạch đúng trước khi đưa máy vào vận hành bình thường.

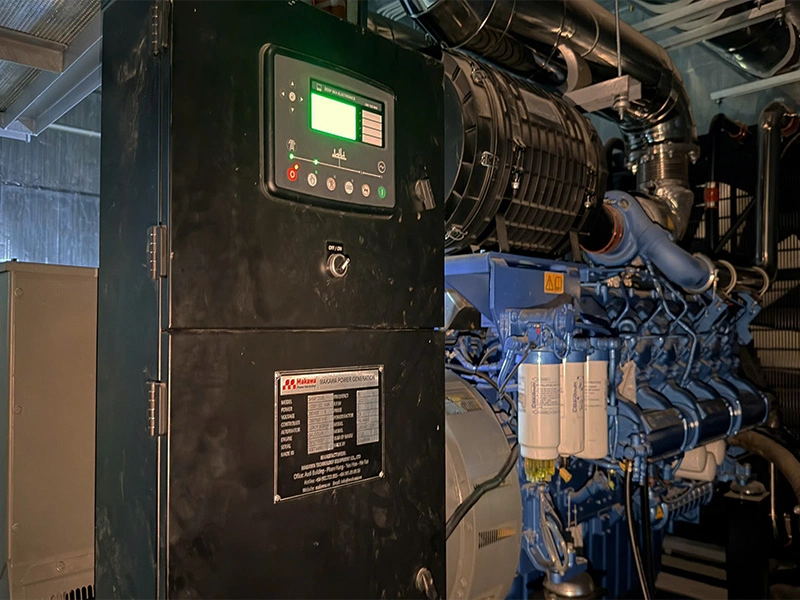

3/ Có nên reset lỗi trên DeepSea ngay không?
Không phải lúc nào cũng được reset ngay — phụ thuộc vào loại lỗi và nguyên nhân đã xác định hay chưa.
3.1/ Khi nào được phép reset:
- Đã xác định được nguyên nhân cụ thể (ví dụ: dây cảm biến lỏng, đã siết lại).
- Đã khắc phục nguyên nhân (đã bổ sung dầu, đã sửa mạch E-Stop).
- Lỗi cài đặt — đã điều chỉnh ngưỡng trong DSE theo thông số đúng.
- Lỗi do sự kiện bên ngoài không lặp lại (mất điện đột ngột, tải ngắn mạch đã được cô lập).
3.2/ Khi nào không được reset mà chạy tiếp:
| Lỗi | Rủi ro nếu reset và chạy tiếp |
|---|---|
| Low Oil Pressure chưa xác định nguyên nhân | Cháy bạc, vỡ trục khuỷu — tốn 30–80 triệu để đại tu |
| High Engine Temperature chưa xác định | Bó pittong, nứt cylinder head — tốn 50–150 triệu |
| Fail To Start do ắc-quy yếu | Reset được nhưng sẽ lặp lại — ắc-quy yếu kéo dài hỏng motor đề |
| Under Frequency do quá tải | Máy tiếp tục chạy quá tải, rút ngắn tuổi thọ động cơ và đầu phát |
Nguyên tắc thực tế: Reset alarm là thao tác cuối cùng sau khi đã hoàn thành kiểm tra và khắc phục — không phải bước đầu tiên.
4/ Khi nào cần gọi kỹ thuật viên?
Tự xử lý được ở hiện trường nếu: lỗi cảm biến đứt dây, hết dầu diesel, hết nước làm mát, nút E-Stop bị nhấn, ắc-quy yếu (thay được tại chỗ).
Phải gọi kỹ thuật viên chuyên nghiệp khi:
- Low Oil Pressure xác nhận áp suất cơ học thực tế thấp → nghi ngờ bơm dầu hoặc bạc đầu to.
- High Temperature đã kiểm tra két nước, thông gió, mức nước — vẫn còn lỗi.
- Fail To Start đã kiểm tra nhiên liệu, ắc-quy, solenoid — vẫn không nổ.
- Under Frequency do quá tải — cần đánh giá lại cấu hình tải và công suất máy.
- DSE hiển thị nhiều lỗi cùng lúc — có thể bo mạch DSE hỏng hoặc nguồn cấp cho DSE không ổn định.
- Cần lập trình lại cài đặt DSE (thay đổi ngưỡng bảo vệ, cấu hình đầu vào/ra) — cần phần mềm chuyên dụng DSE Configuration Suite.
- Máy phát điện của bạn sử dụng tại bệnh viện, nhà máy sản xuất liên tục hoặc data center — sai sót trong chẩn đoán có hậu quả nghiêm trọng hơn.
Máy phát điện sử dụng bộ điều khiển DSE thường đi kèm với hệ thống ATS. Nếu bạn đang vận hành máy phát điện từ 100kVA đến 500kVA cho công trình thương mại hoặc công nghiệp, đội kỹ thuật Makawa Power có thể hỗ trợ chẩn đoán từ xa qua hình ảnh màn hình DSE và event log trước khi cử kỹ thuật viên đến hiện trường — giúp rút ngắn thời gian dừng máy.
5/ Bảng tổng hợp 5 mã lỗi DeepSea
| Mã lỗi | Loại | Nguyên nhân phổ biến nhất | Reset ngay? | Rủi ro nếu bỏ qua |
|---|---|---|---|---|
| Low Oil Pressure | Shutdown | Cảm biến hỏng / dầu thấp / bơm dầu | Không — xác định nguyên nhân trước | Cháy bạc, đại tu động cơ |
| High Engine Temperature | Warning → Shutdown | Thông gió kém / két nước bẩn | Không — khắc phục thông gió trước | Bó pittong, nứt đầu xi lanh |
| Fail To Start | Shutdown | Hết nhiên liệu / ắc-quy yếu / cảm biến tốc độ | Chỉ sau khi tìm ra nguyên nhân | Mất điện dự phòng khi cần |
| Under Frequency | Warning → Shutdown | Quá tải / khởi động motor DOL | Chỉ sau khi giảm tải hoặc kiểm tra governor | Quá nhiệt đầu phát, rút ngắn tuổi thọ |
| Emergency Stop | Shutdown | Dây E-Stop đứt (lỗi phổ biến nhất) | Sau khi kiểm tra toàn bộ mạch E-Stop | Không start được cho đến khi sửa |
Năm mã lỗi trên bộ điều khiển DeepSea — Low Oil Pressure, High Engine Temperature, Fail To Start, Under Frequency và Emergency Stop — chiếm hơn 80% các trường hợp máy phát điện không khởi động hoặc tự dừng trong quá trình vận hành thực tế.
Nguyên tắc xử lý an toàn: đọc lỗi → kiểm tra cảm biến và dây tín hiệu trước → kiểm tra thông số thực tế bằng dụng cụ đo → xác nhận nguyên nhân → mới reset và chạy thử. Bỏ qua bất kỳ bước nào trong chuỗi này đều có thể dẫn đến hư hỏng nặng hoặc lặp lại sự cố.
6/ Câu hỏi thường gặp (FAQ)
DeepSea báo lỗi Low Oil Pressure là gì?
Lỗi Low Oil Pressure trên bộ điều khiển DeepSea nghĩa là cảm biến áp suất dầu động cơ báo tín hiệu dưới ngưỡng đặt trong DSE. Đây là lệnh dừng khẩn cấp (shutdown alarm). Nguyên nhân phổ biến nhất không phải áp suất thực sự thấp mà là cảm biến hỏng hoặc đứt dây tín hiệu — cần đo điện trở cảm biến và kiểm tra dây trước khi kết luận về tình trạng động cơ
DeepSea báo lỗi Fail To Start xử lý thế nào?
Khi DeepSea báo Fail To Start, kiểm tra theo thứ tự: mức dầu diesel trong bồn, điện áp ắc-quy (dưới 11V là yếu), tiếng "click" của van solenoid nhiên liệu khi có lệnh start, và tình trạng cảm biến tốc độ (magnetic pickup). Nếu nghe tiếng máy nổ rồi tắt ngay trong 2–3 giây đầu, rất có thể là lỗi cảm biến tốc độ — DSE không nhận tín hiệu RPM nên nghĩ máy chưa nổ.
Làm sao reset lỗi trên DSE7320?
Trên DSE7320 MKII, nhấn nút "Stop/Reset" để xóa alarm sau khi đã khắc phục nguyên nhân. Nếu lỗi vẫn hiển thị sau khi reset, tức là nguyên nhân chưa được giải quyết hoặc tín hiệu lỗi vẫn đang hoạt động. Không nên reset nhiều lần liên tiếp mà không kiểm tra — DSE7320 có event log ghi lại lịch sử alarm để kỹ thuật viên tra cứu.
Vì sao máy đang chạy tự dừng?
Máy phát điện tự dừng đột ngột thường do một trong ba nguyên nhân: shutdown alarm từ DSE (áp suất dầu, nhiệt độ cao, quá tải), tín hiệu Emergency Stop được kích hoạt, hoặc quá tải kéo dài khiến động cơ không giữ được tốc độ. Bước đầu tiên là đọc màn hình DSE và xem event log để xác định mã lỗi chính xác.
Khi nào cần thay cảm biến áp suất dầu?
Cần thay cảm biến áp suất dầu khi: đo điện trở cảm biến ngoài khoảng đặc tính (thường 10–180 ohm), cảm biến bị chảy dầu qua thân hoặc ren bị hỏng, lỗi Low Oil Pressure lặp lại sau khi đã kiểm tra áp suất thực tế bằng đồng hồ cơ học và cho kết quả bình thường. Cảm biến áp suất dầu thường có tuổi thọ 3–5 năm tùy điều kiện vận hành.
Đối với các hệ thống máy phát điện công nghiệp yêu cầu bảo trì máy phát điện công nghiệp định kỳ, việc kiểm tra cảm biến, hiệu chỉnh ngưỡng bảo vệ và đọc event log DSE nên được thực hiện ít nhất mỗi 6 tháng — không đợi đến khi có alarm.
Máy phát điện của bạn đang báo lỗi trên bộ điều khiển DeepSea nhưng chưa xác định được nguyên nhân? Hãy gửi hình ảnh màn hình DSE hoặc video hiện trạng cho đội ngũ kỹ sư Makawa Power.
