Tiếp địa máy phát điện gồm hai việc: nối vỏ, khung vào điện cực để chống điện giật, và quyết định có nối điểm trung tính xuống đất hay không. Hệ TN, TT nối trung tính xuống đất đúng một điểm; hệ IT cách ly hoặc nối qua tổng trở. Vị trí điểm nối phụ thuộc ATS 3P hay 4P.
Công trình có máy phát dự phòng thường gặp cùng một kịch bản: chuyển ATS sang máy phát thì RCD nhảy liên tục, hoặc đo được dòng chạy trong dây PE khi tải còn bình thường. Nguyên nhân hiếm khi nằm ở thiết bị. Phần lớn nằm ở chỗ nối trung tính: nối hai điểm, hoặc không nối điểm nào.
Bài này đi từ khái niệm đến sơ đồ đấu nối, ví dụ tính dòng sự cố và quy trình nghiệm thu. Đối tượng đọc: kỹ sư thiết kế cơ điện, đơn vị thi công và phòng kỹ thuật của chủ đầu tư.

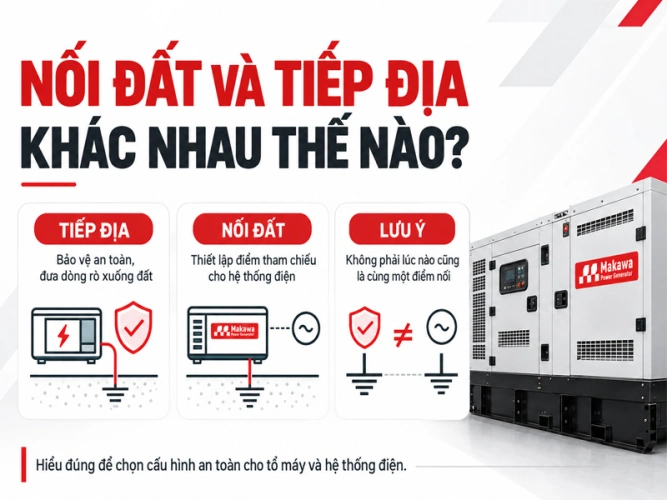

1/ Nối đất và tiếp địa máy phát điện khác nhau thế nào?
Ngoài công trường, hai từ này dùng lẫn lộn. Trong hồ sơ thiết kế, nên tách theo chức năng:
| Loại nối | Nối cái gì | Mục đích | Bắt buộc? |
|---|---|---|---|
| Tiếp địa bảo vệ (PE) | Vỏ đầu phát, khung đế, vỏ chống ồn, tủ điều khiển, máng cáp | Khi chạm vỏ, dòng sự cố có đường về để thiết bị bảo vệ cắt và điện áp chạm được giới hạn | Luôn có |
| Nối đất làm việc (trung tính) | Điểm sao N của cuộn dây stato | Tạo điểm tham chiếu 0 V so với đất, giúp dòng chạm đất đủ lớn để bảo vệ tác động | Tùy hệ TN/TT/IT |
| Liên kết đẳng thế | PE, ống kim loại, kết cấu thép, bồn dầu | Giảm chênh lệch điện thế giữa các phần kim loại cùng tầm tay | Theo thiết kế |
| Chống sét | Kim thu sét, dây thoát, cọc | Dẫn dòng sét xuống đất | Theo TCVN 9385 và thiết kế chống sét |
Điểm dễ nhầm nhất: tiếp địa vỏ làm đúng vẫn chưa nói gì về trung tính. Một tổ máy có vỏ nối đất đầy đủ nhưng trung tính để hở vẫn là hệ thống “lơ lửng” ngoài ý muốn.
2/ Trung tính máy phát điện có phải nối đất không?
Có trong hệ TN và TT, nhưng chỉ một điểm. Trong hệ IT thì không nối trực tiếp. Nguyên tắc dùng chung cho mọi cấu hình: tại mỗi thời điểm, tải chỉ được thấy đúng một liên kết N–PE đang có hiệu lực.
- Nối đúng một điểm: dòng sự cố chạm đất có đường về rõ ràng, thiết bị bảo vệ tác động, dây PE gần như không mang dòng khi vận hành bình thường.
- Nối từ hai điểm trở lên: một phần dòng trung tính chạy ngược qua dây PE và kết cấu kim loại, tạo dòng tuần hoàn. Biểu hiện: RCD hoặc GFP nhảy không rõ lý do, nhiễu cho thiết bị đo lường, dây PE nóng.
- Không nối điểm nào: chạm vỏ lần đầu không đủ dòng để cắt, vỏ thiết bị có thể mang điện áp nguy hiểm mà cầu dao vẫn đóng.
Phân loại nội dung: nguyên tắc “một liên kết N–PE hiệu lực” là thông lệ thiết kế theo IEC 60364, không phải điều khoản cứng áp cho mọi công trình tại Việt Nam. Hồ sơ thiết kế được phê duyệt của từng dự án là căn cứ cuối cùng.
3/ TN, TT, IT khác nhau thế nào khi nguồn là máy phát?
Máy phát không tự chọn hệ nối đất. Tổ máy phải theo hệ của công trình, không phải ngược lại.
| Hệ | Trung tính nguồn | Vỏ thiết bị tải | Cách bảo vệ chính | Lưu ý khi nguồn là máy phát |
|---|---|---|---|---|
| TN-S | Nối đất tại nguồn; N và PE tách riêng toàn mạng | Nối PE, PE về điểm trung tính | MCCB/MCB cắt chạm vỏ, bổ sung RCD hoặc GFP | Dòng sự cố của máy phát nhỏ hơn biến áp, cần kiểm tra lại độ nhạy cắt |
| TN-C-S | PEN ở đoạn đầu, tách thành N và PE sau điểm tách | Như TN-S sau điểm tách | Như TN-S | Với tổ máy nên tách N và PE ngay tại tủ phát, hạn chế dùng PEN |
| TT | Nguồn có điện cực nối đất riêng (RB); tải có điện cực riêng (RA) | Nối vào điện cực riêng của tải | RCD, điều kiện RA × IΔn ≤ 50 V | Máy phát dự phòng giữ nguyên cấu trúc TT của công trình |
| IT | Cách ly khỏi đất hoặc nối qua tổng trở lớn | Nối đất | Thiết bị giám sát cách điện (IMD); chạm đất lần 1 báo, lần 2 cắt | Dùng cho mạch cần liên tục như phòng mổ, ICU |
Cách chọn thực tế: nhà máy và tòa nhà nhận điện từ biến áp riêng thường chạy TN-S. Cơ sở nhận điện hạ áp trực tiếp từ lưới công cộng có thể rơi vào TT. Hệ IT hầu như chỉ xuất hiện cục bộ ở khu vực y tế yêu cầu cao.
3.1/ Hệ TT: điện trở nối đất tối đa theo ngưỡng RCD
Điều kiện bảo vệ cơ bản của hệ TT là RA × IΔn ≤ 50 V (điện áp chạm giới hạn thông dụng trong môi trường thường). Từ đó:
| Ngưỡng RCD (IΔn) | Điện trở nối đất RA tối đa |
|---|---|
| 30 mA | 1.667 Ω |
| 100 mA | 500 Ω |
| 300 mA | 167 Ω |
| 500 mA | 100 Ω |
| 1 A | 50 Ω |
Đây là phép tính từ công thức, chưa tính hệ số an toàn. Thực tế người thiết kế thường chọn RA thấp hơn nhiều so với mức tối đa này để dự phòng mùa khô và ăn mòn điện cực.

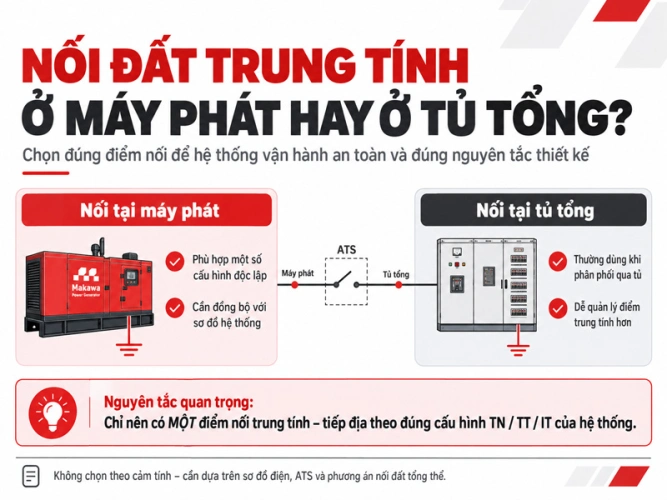

4/ Nối đất trung tính ở máy phát hay ở tủ tổng?
Phụ thuộc ATS có chuyển cực trung tính hay không. Phần cơ khí và chuyển mạch của ATS 3P và 4P đã có bài riêng. Ở đây chỉ xét hệ quả với tiếp địa: câu hỏi quyết định không phải “3P hay 4P rẻ hơn” mà là “điểm N–PE nằm ở đâu”.
| Cấu hình | Cực N khi chuyển nguồn | Nối N–PE ở đâu | Lỗi hay gặp | Hậu quả |
|---|---|---|---|---|
| ATS 3P, N chung | N của lưới và N máy phát nối trực tiếp với nhau | Đúng một điểm: tại biến áp phía lưới hoặc tại tủ tổng sau ATS. Không nối thêm ở máy phát | Nối cả ở biến áp lẫn đầu phát | Dòng trung tính chia ra qua PE, RCD và GFP nhảy |
| ATS 4P, chuyển cả N | Mỗi nguồn có N riêng, tách biệt khi chuyển | Mỗi nguồn nối N–PE riêng: biến áp ở phía lưới, máy phát tại tủ tổng của tổ máy hoặc đầu ra đầu phát | Bỏ nối ở máy phát vì nghĩ “đã có đất ở tủ tổng” | Khi chạy máy phát, trung tính không có điểm tham chiếu, chạm vỏ không đủ dòng cắt |
| ATS 4P và còn thêm liên kết N–PE ở tủ tổng sau ATS | Như trên | Liên kết thừa ở tủ tổng | Hai điểm N–PE cùng hiệu lực khi chạy máy phát | Dòng tuần hoàn, RCD nhảy |
| Nhiều tổ máy hòa đồng bộ | Thanh N chung của cụm | Một điểm nối đất trung tính chung cho cụm, không để mỗi máy tự nối riêng | Mỗi máy một điểm nối đất | Dòng điều hòa bậc 3 chạy vòng giữa các máy, phát nhiệt, báo lỗi |
Ghi chú về căn cứ: khái niệm “nguồn tách biệt” (separately derived) thuộc thuật ngữ NEC; cách diễn đạt tương đương theo IEC là mỗi nguồn có điểm tham chiếu riêng nếu cực N được chuyển mạch. Một số dự án có thiết kế riêng (nối đất qua điện trở hạn dòng, liên động cưỡng bức). Khi đó thiết kế của dự án quyết định, không áp bảng trên máy móc.
Ngoài ra, ATS dùng contactor hay MCCB cũng ảnh hưởng: loại có cực N chuyển mạch riêng mới hỗ trợ cấu hình 4P đúng nghĩa. Khi đặt hàng tủ ATS công nghiệp 100A–1250A, cần nêu rõ ngay từ đầu cực N có chuyển mạch hay không, vì quyết định này kéo theo vị trí điểm nối đất.
Với cụm hòa đồng bộ nhiều tổ máy, cần thêm tính toán dòng hài bậc 3 và thiết bị cắt điểm nối trung tính khi một máy ngừng, theo hướng dẫn của hãng đầu phát và thiết kế bảo vệ.
5/ Khi nào dùng hệ IT và máy phát cần thêm gì?
Hệ IT dùng khi yêu cầu cấp điện không gián đoạn sau sự cố chạm đất lần đầu. Điển hình là phòng mổ và ICU: theo IEC 60364-7-710, khu vực nhóm 2 dùng hệ IT y tế với biến áp cách ly và thiết bị giám sát cách điện theo IEC 61557-8. Cần đối chiếu bản gốc tiêu chuẩn và quy định ngành y tế hiện hành trước khi áp dụng.
Thực tế triển khai thường gặp: máy phát cấp cho tủ phân phối chung theo TN-S, còn hệ IT chỉ được tạo cục bộ sau biến áp cách ly cho phòng mổ. Nối trực tiếp trung tính máy phát vào hệ IT toàn bệnh viện là trường hợp hiếm, đòi hỏi IMD, quy trình xử lý sự cố lần 1 và đội vận hành được đào tạo. Với bài toán nguồn dự phòng cho khối y tế, tham khảo thêm giải pháp nguồn điện dự phòng cho bệnh viện.
6/ Tiêu chuẩn Việt Nam và IEC nói gì về tiếp địa tổ máy?
| Nội dung | Tiêu chuẩn | Mức áp dụng | Ghi chú |
|---|---|---|---|
| Hệ nối đất TN/TT/IT, thời gian cắt | IEC 60364-4-41, tương ứng TCVN 7447-4-41:2010 | Tiêu chuẩn tự nguyện, trở thành bắt buộc khi hợp đồng hoặc thiết kế viện dẫn | Thời gian cắt phụ thuộc hệ và điện áp danh định; đối chiếu bản hiện hành |
| Dây PE và dây nối đất | IEC 60364-5-54, tương ứng TCVN 7447-5-54:2005 | Như trên | Chọn tiết diện theo bảng hoặc tính nhiệt độ |
| Kiểm tra, thử nghiệm lắp đặt | TCVN 7447-6:2011 | Như trên | Là căn cứ cho biên bản nghiệm thu |
| Nối đất công nghiệp | TCVN 9358:2012 | Như trên | Nội dung đáng chú ý: trung tính và vỏ máy phát nối với điện cực qua thanh nối đất chính; máy phát dự phòng đặt gần nguồn thường trực có thể dùng chung điện cực. Chưa đối chiếu bản gốc, cần xác nhận điều khoản |
| Chống sét | TCVN 9385:2012 | Như trên | Phối hợp đẳng thế với hệ nối đất chung |
| Điện trở nối đất trung tính | Con số tham chiếu 4 Ω | Thông lệ, cần xác nhận hiệu lực văn bản gốc | Không dùng làm mặc định cho mọi công trình |
Cách đọc bảng: quy định bắt buộc phụ thuộc văn bản mà hồ sơ dự án viện dẫn; thông lệ là cách đa số công trình làm; khuyến nghị chuyên môn là phần của người thiết kế. Khi bên mời thầu ghi tiêu chuẩn vào yêu cầu kỹ thuật, nhà thầu phải đáp ứng đúng văn bản đó.
7/ Ví dụ tính nhanh: dòng chạm đất của tổ máy 500kVA có đủ để cắt MCCB không?
Thường là không, nếu chỉ dựa vào cuộn tức thời. Dòng sự cố của máy phát nhỏ hơn nhiều so với biến áp cùng công suất. Ví dụ dưới đây dùng giả định để minh họa phương pháp; số liệu thật lấy từ datasheet đầu phát và cáp của dự án.
Dữ liệu đầu vào (giả định): điện áp 400/230 V; tổ máy 500kVA; biến áp 500 kVA, uk = 5%; dòng ngắn mạch duy trì của đầu phát bằng 3 × In (đầu phát có PMG hoặc AREP, cần xác nhận theo datasheet); MCCB 800 A đặt tức thời 10 × In.
| Bước | Công thức | Kết quả |
|---|---|---|
| Dòng định mức tổ máy | In = 500.000 / (√3 × 400) | 721,7 A |
| Dòng ngắn mạch biến áp 500 kVA | Isc ≈ In / uk (uk 5%) | khoảng 14,4 kA (12,0–18,0 kA khi uk 6%–4%) |
| Dòng sự cố duy trì của tổ máy | 3 × In | khoảng 2,17 kA |
| Tỷ lệ biến áp / tổ máy | 14,4 / 2,17 | khoảng 6,7 lần |
| Ngưỡng tức thời MCCB 800 A | 10 × 800 A | 8.000 A |
| Zs tối đa để tức thời tác động | 230 V / 8.000 A | 28,75 mΩ |
| Zs tối đa nếu chỉ có 2,17 kA | 230 V / 2.165 A | khoảng 0,106 Ω |
| Zs tối đa nếu GFP đặt 300 A | 230 V / 300 A | khoảng 0,767 Ω |
Đọc kết quả: với biến áp, dòng chạm đất vượt xa ngưỡng tức thời 8 kA nên MCCB cắt nhanh. Với máy phát, dòng chỉ khoảng 2,17 kA, thấp hơn 8 kA, nên cuộn tức thời không còn là đường cắt đáng tin. Phải dựa vào tác động thời gian trễ, hoặc thêm GFP/ELR/RCD đặt ngưỡng thấp. Đây là phép tính thô: chưa kể trở kháng mạch vòng thực tế, hệ số điện áp thấp nhất và điều kiện lắp đặt. Việc tính chính xác là trách nhiệm của thiết kế, không thay thế bằng bảng này. Khi cần chốt cấu hình tổ máy cho dải 500kVA, xem trang tổng hợp máy phát điện công nghiệp theo công suất và thương hiệu trước khi khóa bản vẽ bảo vệ.

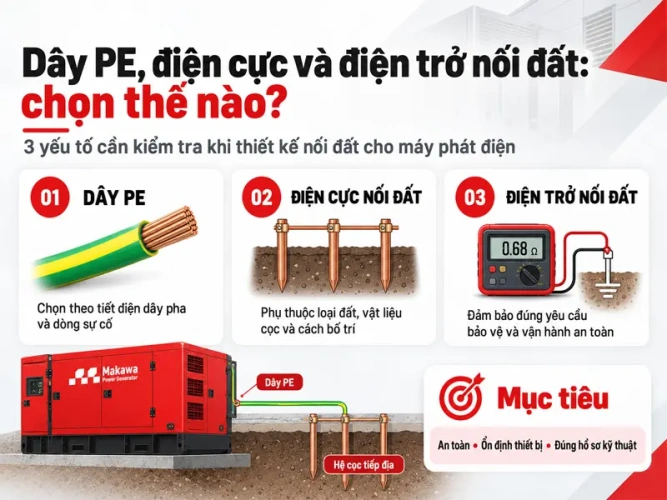

8/ Dây PE, điện cực và điện trở nối đất: chọn thế nào?
Tiết diện dây PE theo IEC 60364-5-54, khi cùng vật liệu với dây pha:
| Tiết diện dây pha S (mm²) | Tiết diện dây PE tối thiểu (mm²) |
|---|---|
| S ≤ 16 | S |
| 16 < S ≤ 35 | 16 |
| S > 35 | S / 2 |
Dây nối từ điểm trung tính của đầu phát đến thanh nối đất nên chọn không nhỏ hơn dây PE theo bảng, đồng thời kiểm tra độ bền nhiệt theo dòng sự cố thực tế (khuyến nghị chuyên môn).
Các chi tiết thi công hay bị bỏ sót ở tổ máy:
- Bộ giảm chấn: khung đế đặt trên giảm chấn cao su cần bện đồng nối đẳng thế bắc qua giảm chấn, vì cao su không dẫn điện.
- Vỏ chống ồn và container: bu lông bắt qua lớp sơn cho tiếp xúc kém. Cạo sơn tại điểm nối, dùng vòng đệm răng cưa và sơn phủ lại sau khi siết.
- Mối nối chôn: dùng hàn hóa nhiệt hoặc kẹp chuyên dụng cho cọc, tránh ăn mòn điện hóa giữa đồng và thép mạ kẽm.
- Nối đất chung: lưới nối đất của tòa nhà, tổ máy và chống sét nên liên kết thành một hệ đẳng thế, theo hướng của TCVN 9358 khi máy phát đặt gần nguồn thường trực.
Điện trở nối đất đo bằng phương pháp ba cực (điện thế rơi, cọc dòng và cọc áp đặt thẳng hàng). Ghi lại ngày đo, thời tiết và độ ẩm đất vì kết quả dao động mạnh giữa mùa khô và mùa mưa. Giá trị mục tiêu theo hồ sơ thiết kế; con số 4 Ω chỉ là thông lệ tham chiếu cho trung tính và cần xác nhận hiệu lực văn bản, còn hệ TT phải tính ngược từ ngưỡng RCD như bảng phía trên. Kế hoạch đo lại định kỳ nên nằm trong quy trình bảo trì, bảo dưỡng của tổ máy.
9/ Quy trình đấu nối và nghiệm thu tiếp địa tổ máy
| Bước | Việc phải làm | Người phụ trách | Tiêu chí đạt |
|---|---|---|---|
| 1 | Xác định hệ của công trình (TN-S, TT hay IT) và điểm N–PE hiện hữu | Kỹ sư thiết kế | Sơ đồ một sợi có đánh dấu điểm N–PE |
| 2 | Chốt ATS 3P hay 4P và vị trí liên kết N–PE | Thiết kế phối hợp đơn vị cấp ATS | Bản vẽ được chủ đầu tư duyệt |
| 3 | Nối PE cho đầu phát, khung đế, vỏ, tủ điều khiển về thanh nối đất chính | Đội lắp đặt | Thông mạch tốt từ điểm xa nhất, ngưỡng theo thiết kế |
| 4 | Thiết lập liên kết trung tính đúng bản vẽ (tháo hoặc lắp liên kết N–PE trên đầu phát theo hướng dẫn nhà sản xuất) | Đội lắp đặt | Đúng một điểm N–PE hiệu lực |
| 5 | Đo điện trở điện cực bằng phương pháp ba cực | Đơn vị thử nghiệm | Đạt ngưỡng thiết kế, có ghi điều kiện đo |
| 6 | Chạy máy có tải, dùng kìm đo dòng trên liên kết N–PE và dây PE | Đội vận hành thử | Dòng rất nhỏ khi tải bình thường; dòng đáng kể báo hiệu nối hai điểm |
| 7 | Thử RCD, GFP và đo thời gian cắt | Đơn vị thử nghiệm | Thời gian và ngưỡng đúng cài đặt |
| 8 | Chuyển ATS qua lại hai chiều, theo dõi RCD, lập biên bản | Giám sát chủ đầu tư và nhà thầu | Không nhảy RCD, biên bản đủ chữ ký |
Nhà máy có nhiều hạng mục cần nguồn dự phòng, đặc biệt dây chuyền nhạy với nhiễu, nên áp dụng quy trình này ngay từ giai đoạn thiết kế. Tham khảo thêm tổ máy cho nhà máy sản xuất để chọn cấu hình phù hợp tải.
10/ 8 lỗi tiếp địa tổ máy hay gặp trên công trường
| STT | Lỗi | Dấu hiệu | Cách xử lý |
|---|---|---|---|
| 1 | Nối N–PE ở cả biến áp và đầu phát khi dùng ATS 3P | RCD nhảy khi chuyển sang máy phát | Bỏ liên kết ở đầu phát, giữ một điểm |
| 2 | Bỏ nối N–PE ở máy phát khi dùng ATS 4P | Điện áp pha lệch, chạm vỏ không cắt | Thiết lập liên kết tại tủ phát |
| 3 | Còn thêm liên kết N–PE ở tủ tổng sau ATS 4P | Dòng trên dây PE khi chạy máy phát | Gỡ liên kết thừa |
| 4 | Vỏ chống ồn bắt bu lông qua sơn, không bện nối qua giảm chấn | Điện trở thông mạch cao | Cạo sơn, thêm bện đồng đẳng thế |
| 5 | Dây PE nhỏ hơn bảng hoặc mối nối chôn ăn mòn | Điện trở vòng tăng theo thời gian | Thay dây, hàn hóa nhiệt |
| 6 | Chỉ dựa vào cuộn tức thời MCCB để cắt chạm đất | Chạm đất không cắt, chỉ cắt khi thành ngắn mạch | Thêm GFP/ELR hoặc đặt trễ phù hợp |
| 7 | Hòa đồng bộ nhưng mỗi máy nối đất trung tính riêng | Dòng điều hòa bậc 3 chạy vòng, phát nhiệt | Một điểm chung cho cụm, theo thiết kế |
| 8 | Không đo lại điện trở nối đất, không lưu hồ sơ | Phát hiện hỏng điện cực khi đã có sự cố | Đo định kỳ, lưu biên bản |
11/ Tình huống theo công trình
| Công trình | Hệ thường gặp | Điểm cần chốt |
|---|---|---|
| Nhà máy, khu công nghiệp | TN-S từ biến áp riêng | ATS 3P hay 4P, GFP, đẳng thế với chống sét |
| Bệnh viện | TN-S cho phần chung; IT y tế cục bộ cho phòng mổ, ICU | Biến áp cách ly, IMD, quy trình sự cố lần 1 |
| Tòa nhà, trung tâm dữ liệu | TN-S | Nhiễu và dòng tuần hoàn, hòa đồng bộ, nối đất đẳng thế |
| Cơ sở nhận điện hạ áp từ lưới | Có thể là TT | RCD, điện trở điện cực riêng cho tải |
12/ Câu hỏi thường gặp (FAQ)
Tiếp địa và nối đất có phải là một không?
Không hoàn toàn. Tiếp địa thường chỉ việc nối vỏ, khung, thiết bị vào hệ thống điện cực; nối đất trung tính là quyết định nối điểm sao của cuộn dây xuống đất. Hai việc có thể dùng chung điện cực nhưng có chức năng khác nhau.
Máy phát dự phòng có bắt buộc nối đất trung tính không?
Không có câu trả lời chung. Trong hệ TN và TT phải có đúng một điểm nối trung tính xuống đất cho hệ thống đang cấp tải, có thể ở máy phát hoặc ở nơi khác tùy ATS. Trong hệ IT thì không nối trực tiếp.
ATS 3P có cần nối đất trung tính ở máy phát không?
Thông thường là không, nếu N đã được nối đất ở phía lưới hoặc tủ tổng và N được dùng chung. Nối thêm ở máy phát tạo ra hai điểm N–PE.
ATS 4P thì nối đất trung tính ở đâu?
Mỗi nguồn có điểm N–PE riêng, máy phát nối tại tủ phát; tủ tổng sau ATS không có liên kết N–PE thêm. Cấu hình cụ thể do thiết kế quyết định.
Vì sao RCD nhảy khi chuyển sang máy phát?
Nguyên nhân phổ biến nhất là hai điểm N–PE cùng hiệu lực, khiến một phần dòng trung tính chạy qua PE. Dùng kìm đo dòng trên liên kết N–PE để kiểm tra.
Điện trở nối đất bao nhiêu là đạt?
Phụ thuộc hệ và hồ sơ thiết kế. Hệ TT tính từ RA × IΔn ≤ 50 V. Con số 4 Ω là thông lệ cho trung tính, cần xác nhận văn bản gốc trước khi dùng làm yêu cầu.
Có dùng chung nối đất của tổ máy với chống sét không?
Có thể, và nên liên kết đẳng thế. TCVN 9358 nêu trường hợp máy phát dự phòng gần nguồn thường trực dùng chung điện cực; cần đối chiếu điều khoản bản gốc và thiết kế chống sét.
