ATS 3P Và 4P Khác Nhau Thế Nào? Cách Chọn Đúng Cho Công Trình

ATS 3P và 4P khác nhau thế nào? ATS 3P đóng cắt 3 dây pha, giữ nguyên dây trung tính nối chung giữa điện lưới và máy phát. ATS 4P đóng cắt thêm cả dây trung tính, dùng khi hệ thống theo sơ đồ nối đất TN-S cần tách trung tính hoàn toàn giữa hai nguồn. Lựa chọn cụ thể phụ thuộc sơ đồ điện, không dựa vào giá hay thói quen.

Nhiều chủ đầu tư và nhà thầu M&E chỉ quan tâm dòng định mức của tủ ATS — 250A, 400A, 800A — mà bỏ qua một thông số quyết định không kém: ATS dùng 3P hay 4P. Đây không đơn thuần là chênh lệch giá hay số cực, mà là câu hỏi dây trung tính có cần chuyển đổi giữa hai nguồn hay không, và câu trả lời nằm ở sơ đồ nối đất của hệ thống, không nằm ở catalogue sản phẩm.

Bài viết này giúp kỹ sư M&E, phòng kỹ thuật và chủ đầu tư xác định khi nào chọn 3P, khi nào bắt buộc 4P, và những rủi ro thực tế nếu chọn sai — dựa trên dữ liệu thi công tủ ATS thực tế, không phải suy đoán từ thông số bán hàng.

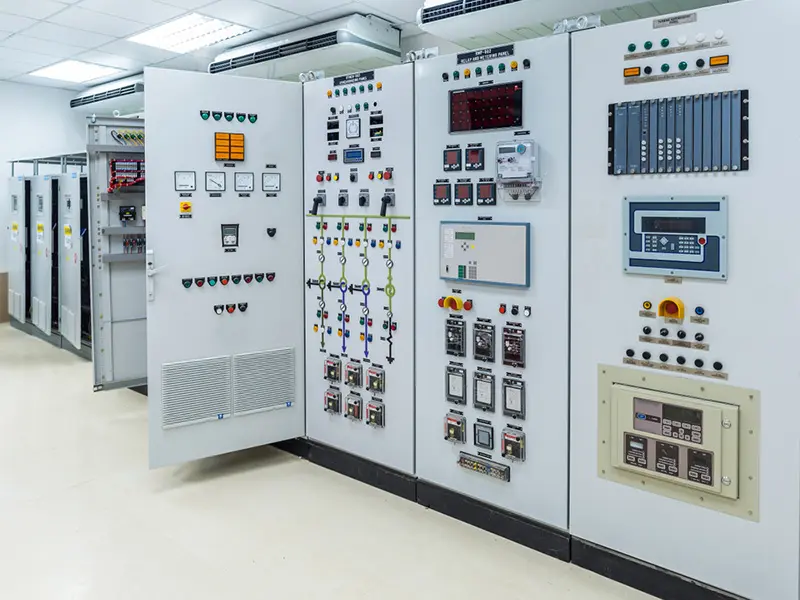

1/ ATS là gì trong hệ thống máy phát điện?

ATS (Automatic Transfer Switch) là tủ chuyển nguồn tự động giữa điện lưới và máy phát điện. Khi điện lưới mất, ATS gửi tín hiệu khởi động máy phát; khi máy phát ổn định điện áp và tần số, ATS chuyển tải sang nguồn máy phát. Khi lưới phục hồi, ATS chuyển tải về lưới và cho máy phát chạy không tải một khoảng thời gian trước khi dừng, để làm mát động cơ.

Cần phân biệt hai mốc thời gian hay bị nhầm trong hồ sơ kỹ thuật: thời gian đóng/cắt tiếp điểm của bản thân tủ ATS — thao tác cơ khí, dưới 1 giây — khác với tổng thời gian gián đoạn điện thực tế mà tải cảm nhận được, thường 10–15 giây. Phần chênh lệch là thời gian máy phát khởi động và ổn định tốc độ, điện áp trước khi ATS cho phép đóng tải. Đây là số liệu Makawa dùng thống nhất trên các trang dịch vụ, không phải ước lượng riêng cho bài này.

Thiết bị đóng cắt chính bên trong ATS có thể là contactor (công suất nhỏ-trung bình), MCCB có motor điều khiển (trung bình-lớn), hoặc ACB (công suất lớn, yêu cầu độ tin cậy cao). Số cực của các thiết bị này — 3 cực hay 4 cực — chính là chủ đề bài viết.

2/ ATS 3P là gì?

ATS 3P là tủ chuyển nguồn đóng cắt 3 cực pha: L1, L2, L3. Dây trung tính (N) không đi qua bộ chuyển nguồn chính — nó được nối chung, liên tục giữa nguồn lưới và nguồn máy phát, không bị ngắt hay chuyển đổi khi ATS hoạt động.

Cấu hình này phù hợp khi hệ thống có phương án trung tính không yêu cầu tách rời giữa hai nguồn — thường gặp ở sơ đồ nối đất dạng TN-C (trung tính và dây bảo vệ PE gộp chung một phần đường đi) hoặc hệ thống chủ yếu cấp tải 3 pha thuần (động cơ, máy nén, bơm công nghiệp) không có nhiều tải 1 pha nhạy cảm.

Không thể kết luận ATS 3P phù hợp cho mọi công trình 3 pha nếu chưa kiểm tra sơ đồ điện một sợi (SLD) và phương án trung tính thực tế của hệ thống. Nhiều bản vẽ cũ hoặc công trình cải tạo có thể mang sơ đồ nối đất không đồng nhất giữa các khu vực — đây là điểm kỹ sư khảo sát hay bỏ sót.

3/ ATS 4P là gì?

ATS 4P đóng cắt 4 cực: L1, L2, L3 và N. Khi chuyển nguồn, ATS 4P chuyển cả dây trung tính giữa điện lưới và máy phát — nghĩa là tại một thời điểm, dây N chỉ nối với một nguồn duy nhất, không bao giờ nối chung cả hai.

Cấu hình 4P thường bắt buộc trong hệ thống theo sơ đồ nối đất TN-S (trung tính N và dây bảo vệ PE tách riêng hoàn toàn từ nguồn đến tải) khi thiết kế yêu cầu tách trung tính giữa hai nguồn để tránh dòng điện đi lạc qua đường PE, hoặc khi hệ thống dùng thiết bị chống dòng rò (RCD/RCCB) hoạt động dựa trên nguyên lý cân bằng dòng giữa dây pha và trung tính — nếu trung tính bị nối chung hai nguồn, thiết bị chống dòng rò có thể báo lỗi sai hoặc mất tác dụng bảo vệ.

ATS 4P không mặc định “an toàn hơn” hay “cao cấp hơn” 3P trong mọi trường hợp — nó là lựa chọn bắt buộc khi thiết kế điện yêu cầu tách trung tính, và là lựa chọn thừa, tốn thêm chi phí, nếu hệ thống không có yêu cầu đó.

4/ ATS 3P và 4P khác nhau thế nào? (Bảng so sánh)

Khác biệt cốt lõi không phải “3P rẻ, 4P đắt”, mà là dây trung tính có cần tách giữa hai nguồn theo thiết kế hay không. Giá chỉ là hệ quả của quyết định kỹ thuật đó, không phải căn cứ để chọn.

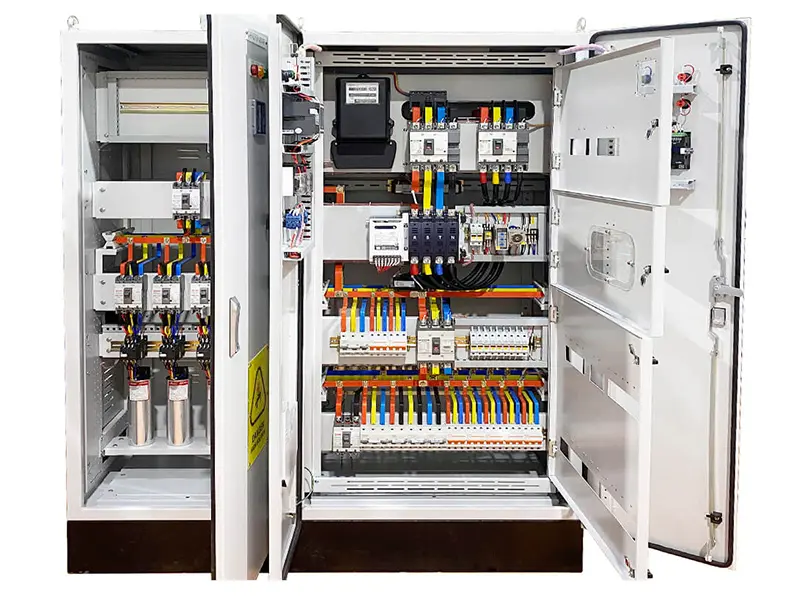

5/ Dây trung tính và sơ đồ nối đất quyết định việc chọn 3P hay 4P thế nào?

Trong hệ thống điện hạ thế, sơ đồ nối đất (TT, TN-C, TN-S, IT) quy định cách dây trung tính và dây bảo vệ PE được bố trí — và đây chính là căn cứ kỹ thuật để chọn ATS 3P hay 4P, không phải cảm tính hay thói quen của đơn vị thi công.

• TN-C (trung tính và PE gộp thành dây PEN trên phần lớn tuyến): thường không yêu cầu tách trung tính khi chuyển nguồn, vì bản thân hệ thống đã coi trung tính và bảo vệ là một. ATS 3P có thể phù hợp.
• TN-S (trung tính N và PE tách riêng hoàn toàn từ nguồn): nếu trung tính bị nối chung cả hai nguồn qua ATS 3P, dòng sự cố có thể tìm đường đi lạc qua dây PE thay vì qua đường bảo vệ thiết kế — đây là lý do TN-S thường yêu cầu ATS 4P để tách trung tính dứt khoát giữa hai nguồn.
• TT (trung tính nối đất tại nguồn, vỏ thiết bị nối đất riêng tại chỗ dùng điện): hệ thống TT gần như luôn dùng thiết bị chống dòng rò (RCD) làm bảo vệ chính. RCD hoạt động dựa trên đo chênh lệch dòng giữa dây pha và trung tính đi qua nó — nếu trung tính bị nối chung ngoài phạm vi RCD (như trường hợp ATS 3P nối chung N của 2 nguồn), RCD có thể hoạt động sai. TT thường cần ATS 4P.

Không phải mọi công trình đều biết chắc mình đang ở sơ đồ nào — đây là lý do bản vẽ điện một sợi (SLD) do đơn vị thiết kế hoặc tư vấn cấp là tài liệu bắt buộc phải có trước khi chốt số cực ATS, không thể suy đoán từ công suất máy phát điện.

6/ Khi nào nên chọn ATS 3P?

Có thể cân nhắc ATS 3P khi đồng thời đáp ứng các điều kiện sau:

• Sơ đồ nối đất của hệ thống (theo bản vẽ SLD) không yêu cầu tách trung tính giữa điện lưới và máy phát.
• Tải chủ yếu là tải 3 pha thuần (động cơ, máy bơm, máy nén, dây chuyền sản xuất công nghiệp), tỷ trọng tải 1 pha thấp.
• Hệ thống bảo vệ chống dòng rò (nếu có) không phụ thuộc vào việc tách trung tính giữa hai nguồn.
• Đơn vị thiết kế/tư vấn điện đã xác nhận bằng văn bản không cần chuyển đổi dây N.

Không nên chọn ATS 3P chỉ vì chi phí thấp hơn nếu chưa có xác nhận sơ đồ nối đất — chi phí sửa lại tủ ATS sau khi đã lắp đặt và bị từ chối nghiệm thu luôn cao hơn nhiều so với khoản chênh lệch giá ban đầu giữa 3P và 4P.

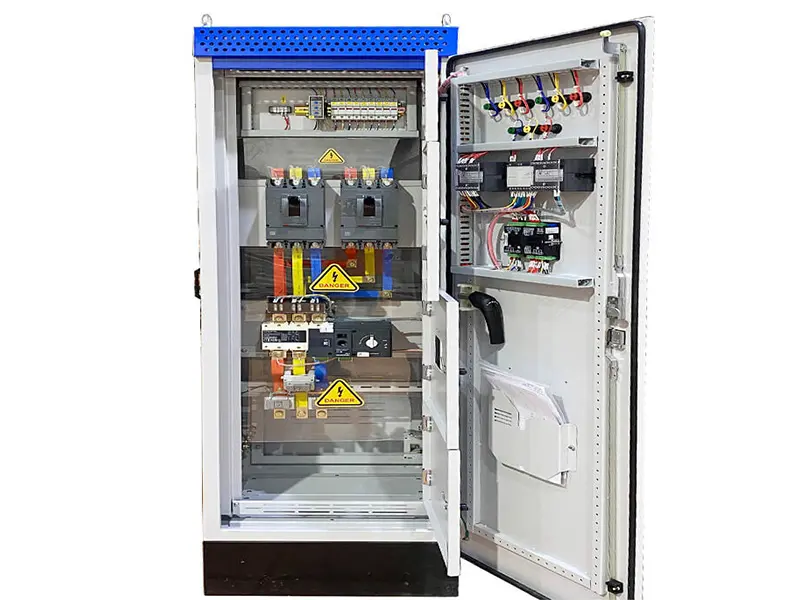

7/ Khi nào bắt buộc chọn ATS 4P?

Nên xem xét hoặc chọn ATS 4P khi rơi vào một trong các trường hợp:

• Hệ thống theo sơ đồ nối đất TN-S hoặc TT, thiết kế yêu cầu tách trung tính hoàn toàn giữa nguồn lưới và nguồn máy phát.
• Công trình có tỷ trọng tải 1 pha đáng kể (chiếu sáng, ổ cắm, thiết bị văn phòng, hệ thống điều khiển, server, camera).
• Hệ thống dùng thiết bị chống dòng rò (RCD/RCCB) làm bảo vệ chính, cần đảm bảo nguyên lý cân bằng dòng không bị phá vỡ khi chuyển nguồn.
• Công trình yêu cầu độ an toàn điện cao: bệnh viện, trung tâm dữ liệu, khách sạn, trung tâm thương mại — nơi hồ sơ thiết kế và nghiệm thu PCCC thường quy định rõ phương án trung tính.
• Hồ sơ mời thầu (E-HSMT) hoặc đơn vị tư vấn thiết kế chỉ định rõ yêu cầu ATS 4P trong bảng thông số kỹ thuật.

ATS 4P không phải lựa chọn “an toàn mặc định cho mọi trường hợp” — với hệ thống không có yêu cầu tách trung tính, đầu tư 4P chỉ làm tăng chi phí mà không tạo thêm giá trị kỹ thuật.

8/ Chọn ATS 3P hay 4P cho từng loại công trình?

Bảng trên là xu hướng thường gặp dựa trên đặc điểm tải điển hình của từng loại hình, không thay thế cho việc kiểm tra sơ đồ nối đất thực tế của từng công trình cụ thể.

9/ Chọn sai ATS 3P hoặc 4P gây ra rủi ro gì?

• Không phù hợp với sơ đồ nối đất đã thiết kế, phải cải tạo lại tủ ATS sau khi lắp đặt.
• Thiết bị chống dòng rò (RCD/RCCB) hoạt động sai hoặc mất tác dụng bảo vệ nếu trung tính bị nối chung ngoài thiết kế.
• Nguy cơ dòng điện đi lạc qua đường dây bảo vệ (PE) trong hệ thống TN-S nếu dùng nhầm ATS 3P.
• Khó hoặc không được nghiệm thu nếu cấu hình không khớp hồ sơ thiết kế đã duyệt — đặc biệt với công trình có yêu cầu PCCC hoặc bảo hiểm.
• Phát sinh chi phí cải tạo lại tủ, ảnh hưởng tiến độ bàn giao công trình.
• Với dự án đấu thầu, cấu hình sai so với bảng thông số kỹ thuật trong E-HSMT có thể dẫn đến bị đánh trượt ở vòng đánh giá kỹ thuật hoặc phải làm văn bản kiến nghị bổ sung.

Những rủi ro trên phần lớn xuất phát từ việc chọn ATS theo dòng định mức hoặc giá trước, rồi mới xác nhận sơ đồ nối đất sau — đúng ra trình tự cần ngược lại.

10/ Ngoài số cực, tủ ATS còn cần kiểm tra những thông số nào?

Số cực (3P/4P) chỉ là một trong nhiều thông số cần khai báo đầy đủ — chọn đúng cực nhưng sai dòng định mức hoặc thiết bị đóng cắt vẫn có thể khiến tủ ATS không đáp ứng yêu cầu vận hành.

11/ Checklist trước khi chọn ATS 3P hay 4P

• Đã có sơ đồ điện một sợi (SLD) do đơn vị thiết kế cấp
• Đã xác định sơ đồ nối đất hệ thống: TN-C, TN-S hay TT
• Đã xác nhận có yêu cầu tách trung tính giữa lưới và máy phát hay không
• Đã kiểm tra hệ thống có dùng thiết bị chống dòng rò (RCD/RCCB) làm bảo vệ chính không
• Đã phân loại tỷ trọng tải 1 pha so với tải 3 pha
• Đã xác định công suất máy phát điện và dòng tải thực tế
• Đã kiểm tra yêu cầu cụ thể trong hồ sơ thiết kế/hồ sơ mời thầu (nếu có)
• Đã xác định vị trí lắp đặt tủ ATS (trong nhà/ngoài trời) để chọn cấp bảo vệ IP
• Đã có phương án cáp lực và cáp tín hiệu điều khiển giữa ATS và máy phát
• Đã xác nhận loại thiết bị đóng cắt phù hợp (contactor/MCCB/ACB)
• Đã kiểm tra yêu cầu khóa liên động cơ khí và điện
• Đã lên kế hoạch chạy thử giả lập mất điện trước khi nghiệm thu
• Đã đối chiếu cấu hình với đơn vị tư vấn thiết kế trước khi đặt hàng

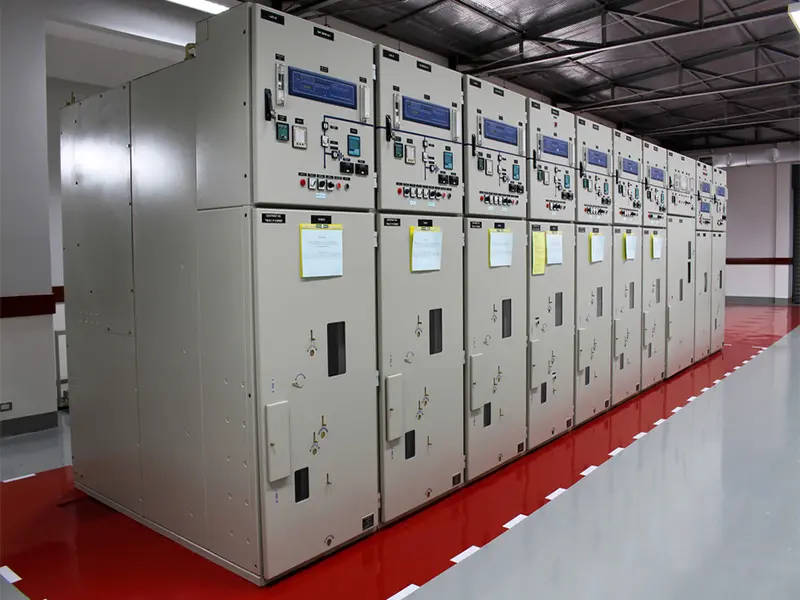

12/ Quy trình Makawa tư vấn chọn số cực ATS cho công trình

1. Tiếp nhận thông tin — công suất máy phát điện, loại hình công trình, hồ sơ mời thầu (nếu có).
2. Rà soát sơ đồ điện một sợi — xác định sơ đồ nối đất TN-C, TN-S hay TT.
3. Phân loại tải — tỷ trọng tải 1 pha và 3 pha, xác định tải ưu tiên.
4. Kiểm tra yêu cầu bảo vệ chống dòng rò — xác nhận có cần tách trung tính hay không.
5. Đề xuất số cực 3P hoặc 4P kèm dòng định mức và loại thiết bị đóng cắt phù hợp.
6. Sản xuất, thử nghiệm và bàn giao — theo quy trình sản xuất tủ ATS công nghiệp tại xưởng Hà Nội.

Makawa không áp dụng một cấu hình cố định cho mọi công trình — mỗi đề xuất số cực đều dựa trên sơ đồ điện thực tế khách hàng cung cấp, không suy đoán từ công suất máy phát điện.

13/ Ba tình huống thực tế khi chọn ATS 3P hoặc 4P

• Tình huống 1 — Nhà xưởng tải 3 pha thuần: Dây chuyền chủ yếu là động cơ, máy nén, bơm công nghiệp 3 pha, ít tải 1 pha. Nếu sơ đồ nối đất là TN-C và đơn vị thiết kế xác nhận không cần tách trung tính, ATS 3P có thể là phương án phù hợp, giúp giảm chi phí đầu tư.
• Tình huống 2 — Khách sạn có nhiều tải 1 pha phân tán: Hệ thống phòng, chiếu sáng, ổ cắm, thiết bị điều khiển phân bố khắp các tầng. Tải 1 pha chiếm tỷ trọng đáng kể và khó gom thành nhóm riêng. Trường hợp này thường cần xem xét ATS 4P để đảm bảo trung tính được xử lý đúng theo thiết kế, đặc biệt nếu hệ thống có RCD bảo vệ tầng.
• Tình huống 3 — Bệnh viện hoặc công trình có yêu cầu an toàn cao: Tải nhạy cảm, yêu cầu ổn định điện áp và bảo vệ nghiêm ngặt. Hồ sơ thiết kế PCCC và tư vấn M&E thường quy định rõ phương án trung tính ngay từ đầu. Không nên chốt số cực ATS trước khi có xác nhận bằng văn bản từ đơn vị thiết kế.

ATS 3P và 4P khác nhau chủ yếu ở việc có chuyển đổi dây trung tính giữa hai nguồn hay không — ATS 3P giữ trung tính nối chung, ATS 4P tách trung tính theo từng nguồn. Quyết định chọn loại nào không nên dựa vào giá hay thói quen của đơn vị thi công, mà phải căn cứ vào sơ đồ nối đất thực tế (TN-C, TN-S hay TT), tỷ trọng tải 1 pha, và yêu cầu của hồ sơ thiết kế hoặc hồ sơ mời thầu.

Công trình của bạn chưa rõ nên chọn ATS 3P hay 4P? Gửi sơ đồ điện một sợi, công suất máy phát điện và danh sách tải ưu tiên cho đội kỹ thuật tủ ATS công nghiệp của Makawa để được kiểm tra phương án phù hợp trước khi đặt hàng.
