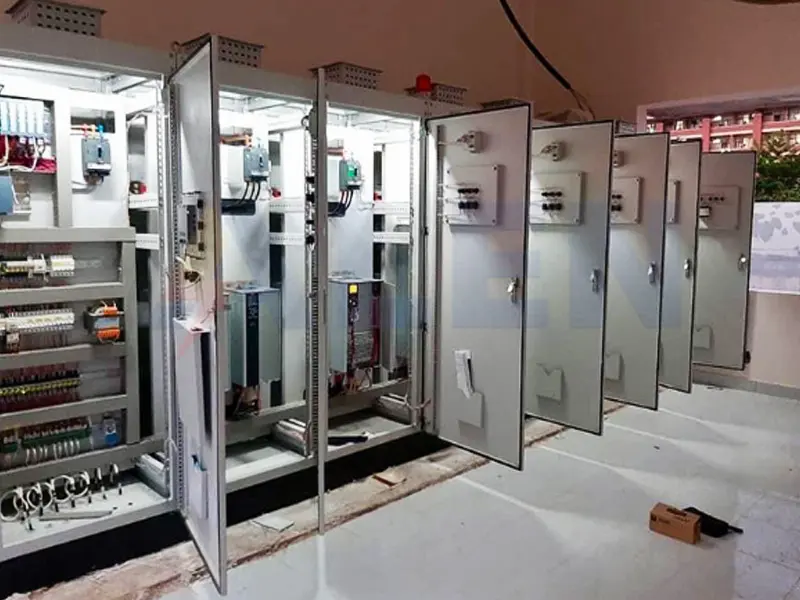

Khi nào nhà máy cần lắp tủ ATS cho hệ thống máy phát điện phụ thuộc vào mức độ chịu được gián đoạn của dây chuyền. Nhà máy cần ATS khi có tải ưu tiên phải cấp điện nhanh, không có nhân sự trực điện liên tục, hoặc cần chuyển nguồn theo logic an toàn thay vì thao tác tay. Nếu tải phụ, ít quan trọng, chuyển nguồn thủ công vẫn có thể chấp nhận được trong giai đoạn đầu.
Nhiều nhà máy đã đầu tư máy phát điện dự phòng nhưng vẫn bị gián đoạn sản xuất khi mất điện, vì khâu chuyển nguồn còn phụ thuộc vào người trực. Tủ ATS giải quyết đúng khoảng trống đó — nhưng không phải công trình nào cũng cần lắp ngay từ đầu.
Bài viết dưới đây giúp chủ đầu tư, kỹ sư điện và phòng bảo trì xác định khi nào nên đầu tư tủ ATS, khi nào chuyển nguồn thủ công vẫn đủ dùng, và những tiêu chí kỹ thuật cần kiểm tra trước khi yêu cầu báo giá.
1/ Tủ ATS máy phát điện là gì?
Tủ ATS (Automatic Transfer Switch) là thiết bị tự động chuyển tải giữa điện lưới và máy phát điện khi một trong hai nguồn gặp sự cố, không cần người thao tác. Bộ điều khiển ATS giám sát điện áp, tần số của lưới; khi phát hiện mất điện, nó gửi tín hiệu khởi động máy phát, rồi chuyển tải sang nguồn máy phát khi điện áp đã ổn định.
Phần cấu tạo chi tiết — vỏ tủ, thiết bị đóng cắt (contactor/MCCB/ACB), bộ điều khiển, hệ thống thanh cái — đã được Makawa trình bày đầy đủ trong bài 7 lưu ý về tủ ATS máy phát điện. Bài này tập trung vào câu hỏi khác: có nên lắp ATS cho công trình cụ thể của bạn hay chưa.
1.1/ ATS tự động khác gì chuyển nguồn thủ công?
| Tiêu chí | ATS tự động | Chuyển nguồn thủ công |
|---|---|---|
| Cách vận hành | Tự phát hiện mất điện, tự chuyển nguồn | Cần người thao tác cầu dao/CB |
| Thời gian chuyển nguồn | Khoảng 10–15 giây kể từ lúc mất điện đến khi tải nhận điện máy phát ổn định | Phụ thuộc hoàn toàn vào tốc độ phản ứng của người trực |
| Rủi ro thao tác sai | Thấp nếu thiết kế và cài đặt đúng | Cao — dễ đóng nhầm, cấp ngược điện lên lưới nếu thiếu khóa liên động |
| Phù hợp nhất với | Tải ưu tiên, ca sản xuất liên tục, không có người trực 24/7 | Tải phụ, quy mô nhỏ, luôn có người vận hành tại chỗ |
| Chi phí đầu tư ban đầu | Cao hơn | Thấp hơn |
| Yêu cầu kỹ thuật khi lắp | Cần khảo sát tải, đấu nối tín hiệu, chạy thử giả lập mất điện | Đơn giản, nhưng vẫn phải có khóa liên động cơ khí để an toàn |
10–15 giây là thời gian tính từ lúc lưới mất đến khi tải nhận điện ổn định từ máy phát — không phải thời gian đóng/cắt của riêng thiết bị đóng cắt (thao tác cơ khí chỉ mất dưới 1 giây). Phần chênh lệch là thời gian máy phát khởi động và ổn định tốc độ, điện áp trước khi ATS cho phép đóng tải.
2/ Khi nào nhà máy cần lắp tủ ATS cho hệ thống máy phát điện?
Bảng: Dấu hiệu nhà máy nên lắp ATS
| Dấu hiệu | Vì sao cần ATS | Gợi ý xử lý |
|---|---|---|
| Dây chuyền có công đoạn không chịu được dừng đột ngột (đóng gói, CNC, thực phẩm) | Dừng giữa chu trình gây hỏng phôi/mẻ sản xuất | Xác định các máy trong dây chuyền là tải ưu tiên bắt buộc |
| Có tải cần cấp điện gần như ngay lập tức (bơm PCCC, kho lạnh, server) | Chậm vài phút có thể gây thiệt hại vật lý hoặc vi phạm PCCC | Tách nhóm tải này ra khỏi tổng tải, tính ATS riêng nếu cần |
| Không có nhân sự trực điện ngoài giờ hoặc cuối tuần | Mất điện ban đêm không ai chuyển nguồn kịp | ATS xử lý theo logic đã cài đặt, không phụ thuộc người trực |
| Nhà máy vận hành 2–3 ca liên tục | Xác suất mất điện trùng ca không có người giám sát cao hơn | Ưu tiên ATS cho tải duy trì dây chuyền chính |
| Máy phát điện công suất lớn, cấp cho nhiều nhóm tải | Chuyển nguồn thủ công dễ nhầm nhóm, dễ quá tải cục bộ | Thiết kế ATS theo sơ đồ phân nhóm tải rõ ràng |
| Công trình cần hồ sơ nghiệm thu, PCCC, bảo hiểm yêu cầu chuyển nguồn tự động | Một số loại hình (bệnh viện, kho lạnh, trung tâm dữ liệu) gần như bắt buộc theo yêu cầu vận hành | Xác nhận yêu cầu cụ thể với đơn vị thiết kế/PCCC trước khi chọn cấu hình |
Các loại hình thường rơi vào nhóm này: nhà máy sản xuất liên tục, kho lạnh, xưởng cơ khí có máy CNC, bệnh viện, khách sạn, trung tâm thương mại, công trình hạ tầng kỹ thuật.
THAM KHẢO THÊM: https://makawa.vn/7-luu-y-ve-tu-ats-may-phat-dien/
2.1/ Khi nào nhà máy có thể chưa cần lắp ATS?
Không phải công trình nào cũng cần đầu tư ATS ngay từ giai đoạn đầu. Có thể cân nhắc chuyển nguồn thủ công tạm thời khi:
- Máy phát điện chỉ cấp cho tải phụ, không ảnh hưởng trực tiếp đến sản xuất.
- Tần suất mất điện khu vực rất thấp và luôn có người trực vận hành tại chỗ.
- Hệ thống công suất nhỏ, số điểm chuyển nguồn ít, thao tác tay không phức tạp.
- Ngân sách giai đoạn đầu chưa cho phép, và nhà máy chấp nhận rủi ro gián đoạn ngắn.
Ngay cả khi chưa lắp ATS, hệ thống vẫn bắt buộc phải có khóa liên động giữa nguồn lưới và nguồn máy phát — dù là cơ khí hay điện — để tránh đấu nối tạm gây cấp ngược điện lên lưới. Đây không phải là hạng mục có thể bỏ qua để tiết kiệm chi phí.
2.2/ Tủ ATS có tự khởi động máy phát điện không?
Có, nhưng chỉ khi hệ thống được đấu nối và cài đặt đúng. ATS gửi tín hiệu khởi động đến bộ điều khiển máy phát khi phát hiện mất điện lưới; máy phát cần hỗ trợ chế độ Auto và có cáp tín hiệu nối đúng với ATS. Người thiết kế phải cài đặt các mốc thời gian trễ: trễ phát hiện mất điện, trễ khởi động máy phát, trễ chuyển tải, và thời gian làm mát máy trước khi dừng.
Có máy phát điện không đồng nghĩa ATS sẽ tự hoạt động — nếu tín hiệu Start/Stop đấu sai hoặc bộ điều khiển máy phát không ở chế độ Auto, ATS vẫn phát hiện mất điện nhưng máy phát sẽ không khởi động.
2.3/ ATS nên cấp cho toàn bộ nhà máy hay chỉ tải ưu tiên?
Đây là quyết định thiết kế quan trọng, ảnh hưởng trực tiếp đến công suất máy phát điện cần chọn — không phải cứ có ATS là cấp điện cho toàn bộ nhà máy.
Bảng: ATS cấp toàn bộ nhà máy vs. cấp tải ưu tiên
| Phương án | Ưu điểm | Hạn chế | Phù hợp khi |
|---|---|---|---|
| Cấp toàn bộ nhà máy | Vận hành đơn giản, không cần phân nhóm tải | Cần máy phát công suất lớn hơn, chi phí đầu tư và vận hành cao | Tổng tải không quá lớn, ngân sách cho phép |
| Cấp riêng tải ưu tiên | Tối ưu công suất máy phát, chi phí nhiên liệu thấp hơn | Cần khảo sát và phân loại tải rõ ràng ngay từ đầu | Nhà máy có nhiều tải không bắt buộc chạy khi mất điện (chiếu sáng khu phụ, điều hòa văn phòng…) |
| Cấp theo từng khu vực/phân xưởng | Linh hoạt, dễ mở rộng theo giai đoạn | Thiết kế và đấu nối phức tạp hơn, cần nhiều tủ ATS nhỏ | Nhà máy nhiều phân xưởng, mở rộng theo lộ trình |
Nếu chọn cấp toàn bộ nhà máy, công suất máy phát điện phải tính lại theo tổng tải thực tế — tham khảo cách xác định tải trong bài cách tính công suất máy phát điện hoặc ví dụ tính tải cụ thể trong bài tải 160kW nên chọn công suất máy phát điện bao nhiêu.
2.4/ Chọn tủ ATS cho nhà máy cần dựa vào tiêu chí nào?
| Tiêu chí | Cần kiểm tra | Vì sao quan trọng |
|---|---|---|
| Dòng điện định mức | Dòng tải thực tế của nhóm tải cần cấp, có hệ số dự phòng | Chọn sát tải hiện tại dễ thiếu khi nhà máy mở rộng |
| Điện áp, số pha | 220V/380V, 1 pha hay 3 pha | Phải khớp hệ thống điện hiện hữu |
| Số cực (3P/4P) | Sơ đồ nối đất TN-C hay TN-S | 4P bắt buộc nếu cần tách trung tính hoàn toàn giữa hai nguồn |
| Loại thiết bị đóng cắt | Contactor, MCCB hay ACB | Phụ thuộc dòng tải và tần suất đóng/cắt yêu cầu |
| Vị trí lắp đặt | Trong nhà hay ngoài trời | Quyết định cấp bảo vệ IP của vỏ tủ |
| Tín hiệu điều khiển máy phát | Máy phát có hỗ trợ Auto Start/Stop không | Ảnh hưởng khả năng tự động hóa toàn hệ thống |
Bảng dải dòng điện cụ thể (100A–1250A) tương ứng công suất máy phát điện, cùng thông số kỹ thuật đầy đủ phục vụ hồ sơ mời thầu, Makawa đã trình bày chi tiết tại trang tủ ATS công nghiệp.

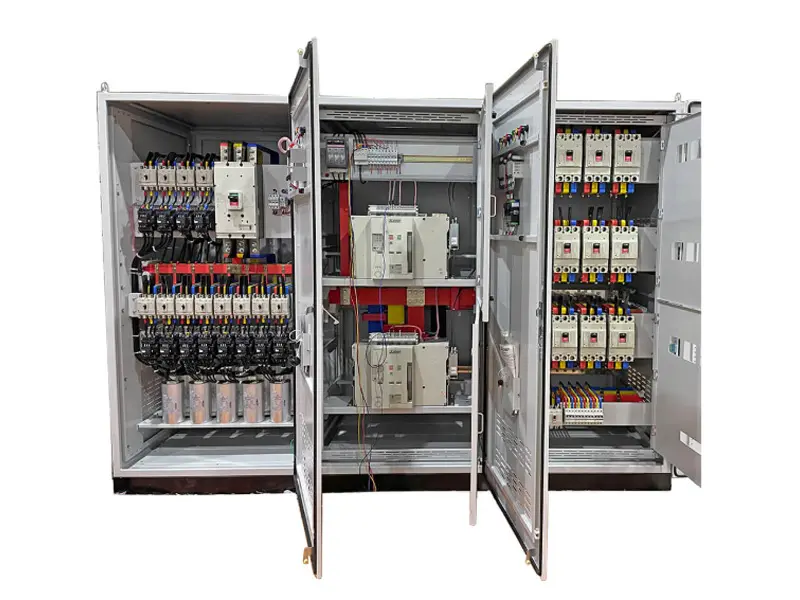

3/ Lắp ATS cho máy phát điện cần chuẩn bị những gì?
- Danh sách tải ưu tiên cần cấp khi mất điện
- Sơ đồ điện một sợi (SLD) hiện hữu
- Công suất máy phát điện đang có hoặc dự kiến lắp
- Dòng điện tải thực tế của nhóm cần cấp
- Vị trí tủ điện tổng, tủ phân phối hiện tại
- Khoảng cách từ vị trí ATS đến máy phát điện
- Tuyến cáp lực dự kiến đi
- Tuyến cáp tín hiệu điều khiển giữa ATS và máy phát
- Phương án tiếp địa hiện có
- Yêu cầu vận hành Auto/Manual của phòng kỹ thuật
- Sơ đồ trung tính hệ thống (TN-C hay TN-S) để chọn 3P/4P
- Kế hoạch chạy thử và nghiệm thu sau lắp đặt
4/ Những sai lầm thường gặp khi lắp tủ ATS cho nhà máy
- Chọn dòng ATS theo công suất máy phát mà không tính dòng tải thực tế.
- Không phân loại tải ưu tiên trước khi thiết kế, dẫn đến cấp thiếu hoặc thừa.
- Chọn ATS sát ngưỡng dòng tải hiện tại, không chừa biên cho mở rộng.
- Thiếu khóa liên động cơ khí và điện giữa hai nguồn — rủi ro cấp ngược điện lên lưới.
- Đấu sai tín hiệu Auto Start/Stop giữa ATS và bộ điều khiển máy phát.
- Không kiểm tra máy phát có thực sự hỗ trợ chế độ Auto trước khi đấu nối.
- Bỏ qua thời gian trễ chuyển tải, gây sốc điện cho thiết bị nhạy cảm.
- Không chạy thử giả lập mất điện trước khi bàn giao, chỉ kiểm tra trên giấy.
- Không có kế hoạch bảo trì định kỳ sau khi lắp, để đến khi mất điện thật mới phát hiện lỗi.
- Không đào tạo người vận hành phân biệt chế độ Auto và Manual trên tủ.

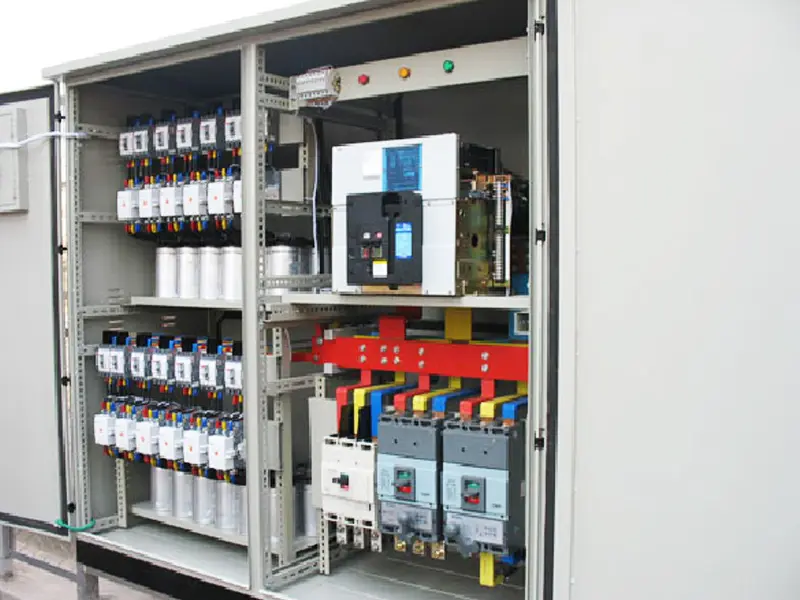

5/ Quy trình Makawa tư vấn trước khi lắp ATS cho nhà máy
Trước khi bước vào giai đoạn sản xuất và lắp đặt tủ ATS (xem quy trình sản xuất chi tiết tại trang dịch vụ ATS), Makawa thực hiện khảo sát nhu cầu theo 6 bước:
- Tiếp nhận thông tin ban đầu — công suất máy phát điện hiện có hoặc dự kiến, loại hình công trình.
- Xác định tải ưu tiên — cùng phòng kỹ thuật liệt kê thiết bị bắt buộc phải chạy khi mất điện.
- Khảo sát sơ đồ điện hiện hữu — tủ tổng, tủ phân phối, vị trí lắp đặt dự kiến.
- Đề xuất phương án cấp điện — toàn bộ nhà máy, tải ưu tiên, hay theo từng khu vực.
- Tính chọn dòng ATS phù hợp — dựa trên dòng tải thực tế, có hệ số dự phòng.
- Bàn giao đề xuất kỹ thuật — kèm khuyến nghị cấu hình để khách hàng đối chiếu với ngân sách và kế hoạch mở rộng.
Cấu hình cụ thể có thể khác nhau đáng kể giữa các công trình — không có một mẫu ATS chuẩn áp dụng chung cho mọi nhà máy.
6/ Bảo trì tủ ATS có cần thiết không?
Có. Tủ ATS ít thao tác hơn các thiết bị khác trong hệ thống điện, nhưng không phải loại “lắp một lần rồi quên”. Cần kiểm tra định kỳ: mối nối điện có lỏng/oxy hóa không, tình trạng hoạt động của contactor/MCCB/ACB, bộ sạc ắc quy và tình trạng ắc quy khởi động máy phát.
Quan trọng hơn cả kiểm tra tĩnh là chạy thử giả lập mất điện định kỳ, đặc biệt với các công trình như bệnh viện hay trung tâm dữ liệu — nơi lỗi chỉ lộ ra khi có sự cố thật, và lúc đó đã quá muộn để sửa.
Nhà máy nên lắp tủ ATS khi có tải ưu tiên cần cấp điện nhanh, không có người trực điện liên tục, hoặc cần loại bỏ rủi ro thao tác thủ công sai. Việc chọn cấu hình ATS — cấp toàn bộ hay tải ưu tiên, dòng điện định mức bao nhiêu, 3 cực hay 4 cực — phải dựa trên khảo sát tải thực tế và sơ đồ điện hiện hữu của từng công trình, không áp dụng một cấu hình chung cho mọi nhà máy.
Nhà máy của bạn đã có máy phát điện nhưng chưa rõ có cần lắp ATS hay không? Gửi công suất máy phát, sơ đồ điện hiện hữu và danh sách tải ưu tiên cho Makawa qua trang liên hệ — đội kỹ thuật sẽ phản hồi phương án cấp điện phù hợp trong 24 giờ làm việc.
7/ Câu hỏi thường gặp (FAQ)
Khi nào nhà máy cần lắp tủ ATS cho hệ thống máy phát điện?
Khi nhà máy có tải ưu tiên cần cấp điện nhanh, không có người trực điện liên tục, hoặc vận hành nhiều ca không có giám sát 24/7.
Máy phát điện có bắt buộc phải lắp ATS không?
Không bắt buộc với mọi trường hợp. Tải phụ, quy mô nhỏ, luôn có người trực vận hành vẫn có thể dùng chuyển nguồn thủ công, miễn có khóa liên động an toàn.
Tủ ATS có tự khởi động máy phát điện không?
Có, nếu máy phát hỗ trợ chế độ Auto và tín hiệu Start/Stop được đấu nối đúng giữa ATS và bộ điều khiển máy phát.
Nhà máy nên lắp ATS cấp toàn bộ tải hay chỉ tải ưu tiên?
Tùy ngân sách và cơ cấu tải. Cấp tải ưu tiên giúp tối ưu công suất máy phát và chi phí vận hành, nhưng cần phân loại tải rõ ràng trước khi thiết kế.
Chọn tủ ATS theo công suất máy phát điện hay theo dòng tải?
Theo dòng tải thực tế cần cấp, có hệ số dự phòng — không chỉ theo công suất máy phát ghi trên catalogue.
