ATS không tự chuyển nguồn khi mất điện: nguyên nhân và cách xác định lỗi theo 6 khâu

ATS không tự chuyển nguồn khi mất điện vì một trong sáu khâu bị đứt: ATS không nhận ra mất lưới, lệnh Start không tới tổ máy, tổ máy không nổ, ATS không chấp nhận nguồn máy, mạch điều khiển mất điện nuôi, hoặc thiết bị đóng cắt kẹt. Đo theo thứ tự để tìm khâu hỏng.

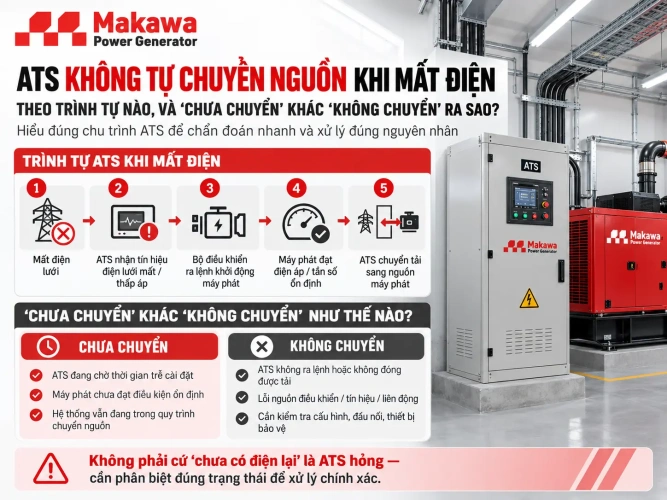

1/ ATS không tự chuyển nguồn khi mất điện theo trình tự nào, và “chưa chuyển” khác “không chuyển” ra sao?

ATS không chuyển nguồn ngay tại thời điểm lưới mất. Một chu trình đầy đủ gồm năm bước, và mỗi bước có thời gian trễ cài đặt riêng. Các timer này tránh việc đề nổ oan hoặc đóng tải khi nguồn máy chưa ổn định.

Bước	Việc xảy ra	Quan sát được
1	Bộ điều khiển ATS thấy lưới ngoài ngưỡng, chờ hết thời gian trễ phát hiện	Đèn báo lưới tắt, bộ đếm chạy
2	ATS phát lệnh Start bằng tiếp điểm khô tới bộ điều khiển tổ máy	Tổ máy bắt đầu đề
3	Tổ máy nổ, đạt điện áp và tần số; ATS xác nhận nguồn máy đạt sau thời gian ổn định	Đèn báo nguồn máy sáng
4	ATS cắt phía lưới, rồi mới đóng phía máy; liên động không cho hai phía cùng đóng	Thiết bị đóng cắt đổi vị trí, tải có điện
5	Lưới về và ổn định, ATS chuyển về lưới; tổ máy chạy không tải làm mát rồi dừng	Tải về lưới, tổ máy dừng

Tổng thời gian gián đoạn thực tế của công trình thường khoảng 10–15 giây. Riêng thao tác đóng/cắt tiếp điểm của ATS chỉ dưới 1 giây. Phần còn lại là thời gian tổ máy đề nổ và ổn định điện áp, tần số.

Vì vậy, ATS đứng yên trong 15 giây đầu sau khi mất lưới chưa phải là lỗi. Nếu công trình cài timer dài hơn, mốc này dài tương ứng, nên hãy đối chiếu sổ cài đặt trước khi kết luận. ATS chỉ được coi là “không chuyển nguồn” khi thời gian chờ vượt tổng các timer đã cài, cộng vài giây dự phòng, mà tải vẫn không có điện.

1.1/ Bước 0: Kiểm tra gì trong 60 giây đầu tiên?

Trước khi mở tủ, hãy loại trừ những nguyên nhân không cần dụng cụ:

Công tắc chế độ của ATS và của bộ điều khiển tổ máy đang ở Auto, không phải Manual, Off hay Test. Tổ máy để Manual sẽ bỏ qua lệnh Start từ ATS.
Nút dừng khẩn cấp trên tổ máy và trên tủ đã nhả và reset. Bộ điều khiển không đang khóa lỗi.
Aptomat cấp nguồn cho mạch điều khiển ATS và mạch sạc ắc quy đang đóng.
Màn hình bộ điều khiển không lưu cảnh báo còn hiệu lực như Fail To Start hoặc lỗi thứ tự pha.

Tổ máy hoặc ATS bị để ở Manual/Off sau lần bảo trì hay thử tải gần nhất là trường hợp dễ bỏ sót, vì không có hư hỏng nào để tìm. Ghi trạng thái công tắc chế độ vào biên bản bàn giao ca là cách rẻ nhất để loại trừ lỗi này.

1.2/ Khâu 1: ATS không nhận ra mất điện lưới do đâu?

Nếu bộ điều khiển vẫn coi lưới là đạt, hoặc chưa hết thời gian trễ, lệnh Start sẽ không được phát. Ba nguyên nhân thường gặp:

Timer phát hiện cài dài hoặc lưới chỉ nháy ngắn. Thiết kế này có chủ đích để ATS không đề nổ theo mỗi lần chập chờn. Đối chiếu cài đặt thời gian trễ với sổ cài đặt trước khi coi đó là lỗi.
Ngưỡng bảo vệ cài quá rộng. Lưới sụt áp sâu hoặc mất một pha vẫn nằm trong ngưỡng nên ATS coi là đạt, dù thiết bị ba pha phía sau đã chạy sai.
Điểm đo lưới đấu sai vị trí. Nếu dây đo lưới lấy phía tải thay vì phía nguồn lưới, bộ điều khiển có thể vẫn thấy điện áp từ nguồn khác.

Cách kiểm tra: đo điện áp tại điểm mà dây đo lưới thực sự đấu vào, không đo tại thanh cái tải. Đồng thời đọc lại ngưỡng điện áp thấp, ngưỡng mất pha và timer trên bộ điều khiển.

1.3/ Khâu 2: Lệnh Start có tới được tổ máy không?

Đây là khâu ở ranh giới giữa hai tủ, nên dễ bị bỏ sót nhất. ATS xuất tiếp điểm khô, còn bộ điều khiển tổ máy chờ tín hiệu ở đầu vào Remote Start. Sự cố thường nằm ở:

Đấu sai chân, hoặc đấu ngược logic thường mở/thường đóng.
Dây tín hiệu đứt ngầm hoặc lỏng đầu cosse.
Rơ le trung gian hỏng.
Yêu cầu tín hiệu khác nhau giữa các hãng tổ máy, trong khi bộ điều khiển ATS chưa cấu hình tương thích.

Phép chia đôi lỗi. Để biết lỗi ở ATS hay ở tổ máy, kỹ thuật viên tạo lệnh Start thủ công ngay tại đầu vào Remote Start của bộ điều khiển tổ máy. Cách tạo lệnh phải theo tài liệu của đúng bộ điều khiển đó, và tổ máy phải đang ở Auto.

Tổ máy đề nổ: phía tổ máy nhận lệnh bình thường. Lỗi nằm ở dây tín hiệu, rơ le hoặc bộ điều khiển ATS.
Tổ máy không đề: chuyển sang khâu 3.

Đây là mạch điều khiển điện áp thấp, nhưng vẫn cần người có chuyên môn thực hiện, và nên làm khi lưới còn điện để ATS không chuyển tải bất ngờ.

1.4/ Khâu 3: Tổ máy nhận lệnh nhưng không nổ thì kiểm tra gì?

Khi lệnh Start đã tới, ATS chỉ còn việc chờ. Bộ điều khiển tổ máy thực hiện chuỗi đề và ghi lỗi Fail To Start nếu không nổ sau số lần thử đã cài, thường là ba lần.

Nguyên nhân gốc thường nằm ở ắc quy yếu hoặc bộ sạc bình ắc quy hỏng. Bình tự xả dần và không có triệu chứng nào cho tới đúng lúc cần đề. Ngoài ra là hệ nhiên liệu (hết dầu, lọt khí, van điện từ) hoặc một bảo vệ đang khóa máy. Quy trình chẩn đoán động cơ đầy đủ nằm ở bài máy phát điện không nổ. Bài này không lặp lại phần đó.

1.5/ Khâu 4: Tổ máy đã nổ nhưng ATS vẫn không chuyển thì sao?

Đây là tình huống dễ gây hiểu lầm nhất: tổ máy chạy, đồng hồ trên tổ máy có điện, nhưng tải vẫn tối. ATS chỉ đóng phía máy khi thấy nguồn máy đạt tại chính cổng vào của nó. Bốn nguyên nhân:

Thiết bị đóng cắt đầu ra tổ máy (MCCB/ACB) đang OFF hoặc đã trip. Điện có ở đầu phát nhưng không tới ATS. Đây là điểm loại trừ nhanh nhất, nên kiểm tra đầu tiên.
Điện áp hoặc tần số tại cổng vào ATS nằm ngoài ngưỡng cài. Ví dụ ngưỡng tần số quá sát khi tổ máy còn dao động lúc mới nổ.
Sai thứ tự pha hoặc mất pha phía máy. Bộ điều khiển có giám sát thứ tự pha sẽ từ chối nguồn.
Thời gian ổn định nguồn máy cài dài, chưa hết.

Cách đo: dùng đồng hồ đo điện áp ba pha, tần số và thứ tự pha tại cổng vào phía máy của ATS, không đo tại đầu phát. Ở nhiều cấu hình, chế độ Manual bỏ qua các điều kiện này. Vì thế “Manual chuyển được, Auto không” thường chỉ về khâu 1 hoặc khâu 4.

1.6/ Khâu 5: Nguồn nuôi mạch điều khiển lấy từ đâu khi lưới mất?

ATS chỉ chuyển được khi bản thân nó còn điện. Bộ điều khiển, rơ le, cuộn hút và motor của thiết bị đóng cắt đều cần nguồn nuôi. Nếu tất cả lấy từ phía lưới, thì lúc lưới mất ATS mất luôn khả năng đóng phía máy, dù tổ máy đã nổ và đạt chuẩn.

Thiết kế đúng lấy nguồn nuôi từ cả hai phía qua mạch chọn nguồn, hoặc từ nguồn DC có sạc. Dấu hiệu nhận biết là khi mất lưới, đèn và màn hình bộ điều khiển ATS tắt theo. Lỗi này thường lộ ra lần đầu ở buổi thử mất lưới, nên phải có trong hồ sơ nghiệm thu, như phần đối chiếu TCVN – IEC cho hồ sơ nghiệm thu.

Cách kiểm tra: đối chiếu bản vẽ nguyên lý để tìm điểm cấp nguồn điều khiển. Nếu chỉ có một điểm ở phía lưới, cần thiết kế lại, không chỉnh cài đặt.

1.7/ Khâu 6: Thiết bị đóng cắt và liên động có kẹt không?

Nếu bộ điều khiển đã ra lệnh đóng mà tải không có điện, lỗi nằm ở phần chấp hành:

MCCB có motor để tay gạt ở vị trí Manual, hoặc đã trip.
ACB đã trip, hoặc lò xo chưa được nạp.
Cuộn hút hoặc motor cháy.
Khóa liên động cơ khí kẹt do lệch cơ cấu.
Tiếp điểm contactor mòn hoặc dính.

Không gỡ liên động và không đóng cưỡng bức hai phía để “cho chạy tạm”. Liên động ngăn hai nguồn đóng đồng thời, tức là ngăn dòng từ tổ máy đẩy ngược lên lưới. Phải cách ly phía lưới trước khi thao tác. Nếu sự cố lặp lại ở khâu này, hãy xem lại việc chọn ATS dùng contactor hay MCCB so với dòng tải thực tế.

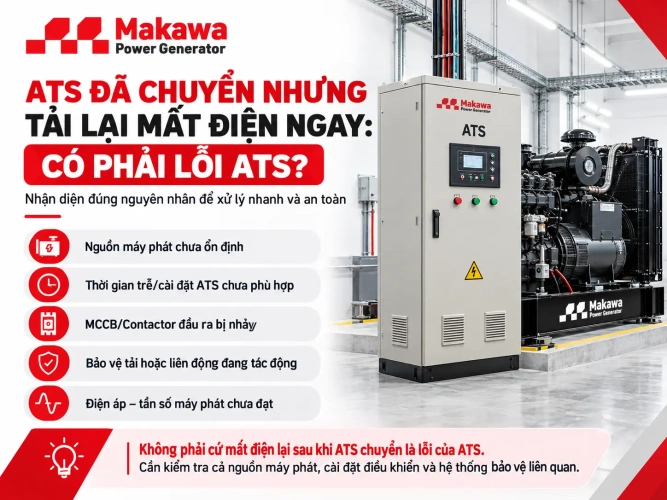

2/ ATS đã chuyển nhưng tải lại mất điện ngay: có phải lỗi ATS?

Thường là không. Nếu ATS đóng phía máy rồi bảo vệ tổ máy ngắt sau vài giây, nguyên nhân hay nằm ở tải vừa đóng vào. Động cơ khởi động trực tiếp có dòng khởi động thường gấp 5–7 lần dòng định mức. Dòng này gây tụt áp hoặc quá tải, và bộ điều khiển cắt để bảo vệ tổ máy.

Cách phân biệt: đọc nhật ký sự kiện của bộ điều khiển tổ máy. Nếu ghi quá tải hoặc dưới áp ngay sau thời điểm đóng tải, thì ATS đã làm đúng việc. Xử lý theo hướng đóng tải theo bậc hoặc dùng khởi động mềm. Chi tiết ở bài tụt áp khi đóng tải lớn.

2.1/ Bảng chẩn đoán nhanh theo triệu chứng

Triệu chứng	Khâu nghi	Kiểm tra đầu tiên
Mất lưới, ATS không phản ứng, đèn báo lưới vẫn sáng	1	Ngưỡng, timer, điểm đo lưới
Mất lưới, ATS đếm xong nhưng tổ máy không đề	2	Tín hiệu Start, chế độ Auto của tổ máy
Tổ máy đề nhưng không nổ	3	Ắc quy, bộ sạc, nhiên liệu, mã lỗi
Tổ máy nổ, tải vẫn tối	4	CB đầu ra tổ máy; áp, tần số, thứ tự pha tại cổng ATS
Mất lưới, đèn bộ điều khiển ATS tắt theo	5	Nguồn nuôi mạch điều khiển
Bộ điều khiển báo đóng, tải không có điện	6	MCCB/ACB, lò xo, liên động
Manual chuyển được, Auto không	1 hoặc 4	Ngưỡng, thứ tự pha, timer
Chuyển được rồi tải mất lại sau vài giây	Ngoài 6 khâu	Nhật ký tổ máy: quá tải, dưới áp

2.2/ Ai xử lý khâu nào giữa đơn vị làm ATS, đơn vị làm tổ máy và thầu cơ điện?

Sự cố ở ranh giới giữa các bên thường bị đẩy qua lại. Bảng dưới là điểm khởi đầu. Phân chia thực tế phụ thuộc hợp đồng, nên cần ghi rõ ngay từ hồ sơ.

Khâu	Thường thuộc về	Vì sao hay tranh cãi
1 Nhận diện lưới	Đơn vị làm ATS	Ngưỡng do thiết kế điện quy định, không phải mặc định
2 Lệnh Start	Ranh giới ATS và tổ máy	Mỗi bên đúng phần mình, dây nối giữa hai tủ không ai nghiệm thu
3 Tổ máy không nổ	Đơn vị làm tổ máy / bảo trì	Ắc quy, bộ sạc thuộc hạng mục bảo trì
4 Nguồn máy tới ATS	Thầu cơ điện và hai bên	CB đầu ra và cáp thuộc phần đấu nối
5 Nguồn nuôi	Thiết kế ATS	Chỉ lộ ra khi thử mất lưới
6 Đóng cắt, liên động	Đơn vị làm ATS	Phụ thuộc chọn thiết bị

Biên bản thử mất lưới nên ghi bốn mốc: thời điểm cắt lưới, thời điểm tổ máy nổ, thời điểm đóng tải, điện áp và tần số lúc đóng. Có bốn mốc này thì khâu nào chậm là thấy ngay.

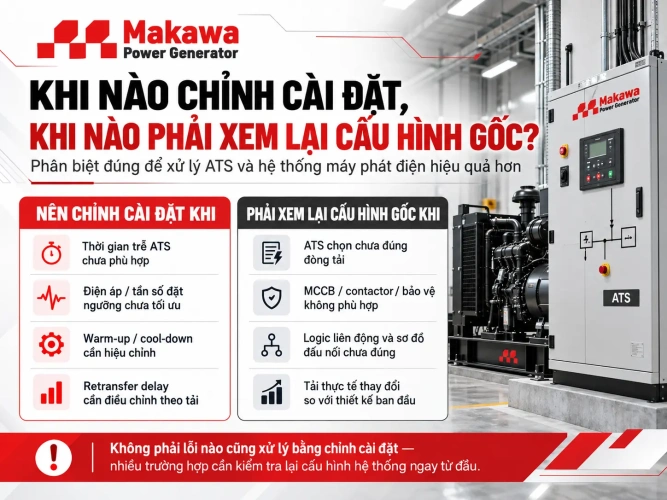

3/ Khi nào chỉnh cài đặt, khi nào phải xem lại cấu hình gốc?

Lỗi ở khâu 1, 2 và 3 thường xử lý bằng cài đặt, đấu lại dây hoặc bảo trì. Nhưng nếu khâu 5 hoặc khâu 6 lặp lại, chỉnh cài đặt không giải quyết được. Nguồn nuôi lấy sai phía hay thiết bị đóng cắt không hợp dòng tải là lỗi thiết kế.

Với tủ ATS công nghiệp đặt theo yêu cầu, hai điểm này được khai báo ngay trên bản vẽ nguyên lý. Sửa ở giai đoạn bản vẽ dễ hơn và ít gián đoạn hơn nhiều so với sửa sau bàn giao.

4/ Bảo trì và thử nghiệm gì để ATS không thất bại đúng lúc cần?

Thử mô phỏng mất lưới theo lịch bảo trì của công trình. Do kỹ thuật viên có chuyên môn thực hiện, thông báo trước cho vận hành, và ghi đủ bốn mốc thời gian.
Kiểm tra ắc quy và bộ sạc theo lịch.
Siết lại đầu cosse dây tín hiệu Start và đo thông mạch.
Lưu bản cài đặt gốc của ngưỡng và timer, đối chiếu sau mỗi lần chỉnh.
Xác nhận công tắc chế độ về Auto sau mỗi lần bảo trì, có chữ ký trong biên bản bàn giao ca.
