Máy phát điện tụt áp khi đóng tải lớn, cách khắc phục

Máy phát điện tụt áp khi đóng tải lớn phần lớn do dòng khởi động của thiết bị mới đóng vào gấp 5–7 lần dòng định mức, vượt khả năng đáp ứng tức thời của đầu phát. Đây là hiện tượng thoáng qua, khác bản chất với sụt áp do quá tải kéo dài — khắc phục bằng giảm dòng khởi động, đóng tải theo trình tự hoặc chọn đúng cấu hình đầu phát.

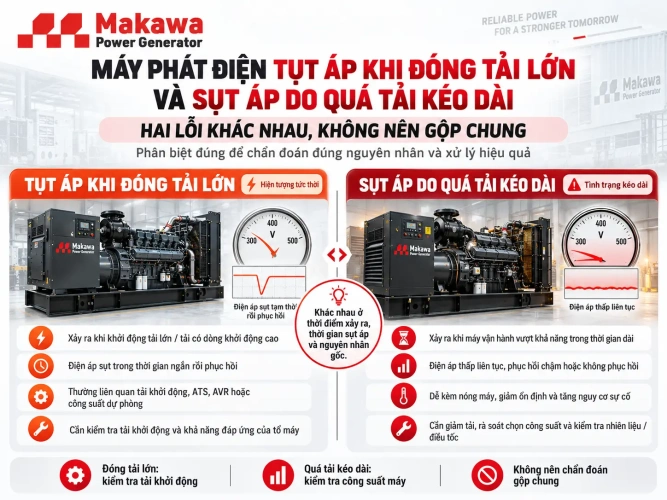

1/ Máy phát điện tụt áp khi đóng tải lớn và sụt áp do quá tải kéo dài — hai lỗi khác nhau, không nên gộp chung

Phần lớn nội dung tiếng Việt về “máy phát điện sụt áp” gộp chung mọi trường hợp vào một nhóm nguyên nhân: quá tải, hết dầu, hỏng bộ ngắt mạch. Cách gộp này đúng với máy phát điện dân dụng công suất nhỏ, nhưng sai với tổ máy công nghiệp — nơi tụt áp khi đóng tải lớn là một hiện tượng kỹ thuật riêng biệt, có cơ chế và cách khắc phục khác hẳn quá tải kéo dài.

Tiêu chí	Tụt áp thoáng qua (đóng tải lớn)	Sụt áp kéo dài (quá tải)
Thời điểm xảy ra	Đúng lúc đóng tải, kéo dài vài trăm mili giây đến vài giây	Xuất hiện dần, duy trì liên tục
Tự phục hồi?	Có — nếu cấu hình đúng, điện áp tự hồi phục về dải định mức	Không — điện áp chỉ về lại khi giảm tải
Tải trung bình lúc xảy ra	Có thể vẫn còn dư định mức	Đã vượt hoặc sát định mức liên tục
Nguyên nhân gốc	Dòng khởi động tức thời của thiết bị	Tổng công suất tiêu thụ vượt khả năng máy
Hướng khắc phục đúng	Giảm dòng khởi động, đóng tải theo trình tự, chỉnh cấu hình đầu phát	Giảm tải, chọn lại dải công suất Prime/Standby

Nhầm hai loại này với nhau dẫn đến khắc phục sai hướng thường gặp: cắt bớt tải trong khi máy vẫn còn dư công suất trung bình, mà nguyên nhân thật sự nằm ở thời điểm khởi động, không phải tổng tải.

2/ Vì sao dòng khởi động của thiết bị lại gây tụt áp máy phát điện?

Động cơ điện khởi động trực tiếp (DOL – Direct On Line) hút dòng khởi động gấp 5–7 lần dòng định mức trong vài giây đầu. Với máy phát điện — nguồn công suất giới hạn, không phải lưới điện quốc gia — mức dòng này tạo một cú sốc tải mà đầu phát chưa kịp phản ứng ngay.

Đầu phát phản ứng qua hai cơ chế: trở kháng quá độ của cuộn dây (phản ứng tức thời trong vài chu kỳ đầu) và bộ điều áp tự động AVR (Automatic Voltage Regulator — tăng dòng kích từ để bù điện áp, nhưng cần thời gian, tính bằng phần giây đến vài giây). Trong khoảng thời gian AVR chưa kịp bù đủ, điện áp đầu ra tụt xuống — đây chính là tụt áp thoáng qua, xảy ra ngay cả với tổ máy đã chọn đúng công suất trung bình.

Loại kích từ của đầu phát (PMG hay dùng cuộn phụ AUX) ảnh hưởng trực tiếp đến khả năng chịu cú sốc này. Với tổ máy phải khởi động động cơ lớn hoặc mang tải phi tuyến (thường từ khoảng 35kW động cơ khởi động trở lên), lựa chọn kích từ PMG cho khả năng duy trì điện áp tốt hơn trong lúc đầu phát chịu cú sốc dòng. Thông số này khác nhau theo từng model — cần đối chiếu datasheet nhà sản xuất trước khi kết luận, không có con số chung cho mọi tổ máy.

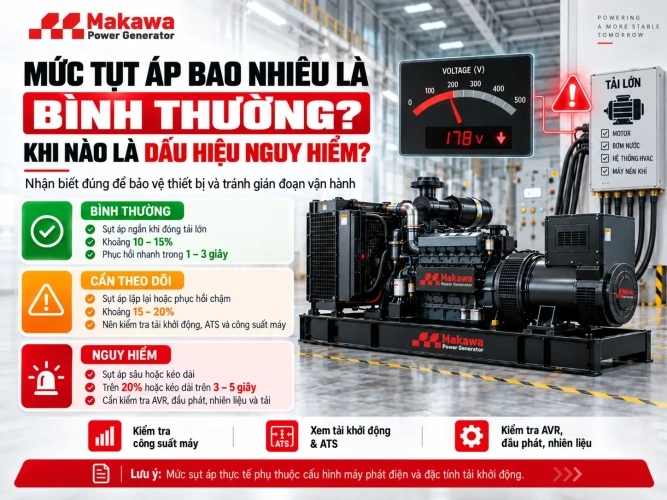

3/ Mức tụt áp bao nhiêu là bình thường, bao nhiêu là dấu hiệu nguy hiểm?

Tiêu chuẩn quốc tế cho tổ máy phát điện diesel — ISO 8528-5 — chia khả năng chịu tải bậc (load acceptance) thành các lớp hiệu năng G1 đến G4, lớp càng cao thì mức tụt áp cho phép càng nhỏ và thời gian phục hồi càng nhanh. Với lớp G3 — phổ biến ở công trình yêu cầu chất lượng điện tốt — mức tụt áp tức thời có thể lên tới khoảng 15% điện áp định mức, phục hồi trong vài giây được xem là đạt chuẩn.

Mức tụt áp tức thời	Ý nghĩa	Rủi ro
Dưới ~10%	Trong ngưỡng chấp nhận cho hầu hết thiết bị, kể cả tải khá nhạy	Thấp
Khoảng 10–15%	Đạt lớp hiệu năng G2/G3 với đa số tổ máy công nghiệp	Trung bình — cần kiểm tra thiết bị nhạy trong hệ thống
Trên 15–20%	Có thể vượt ngưỡng bảo vệ thấp áp, gây trip relay hoặc rơi tổ máy	Cao

Tải cực nhạy — bơm PCCC, thiết bị y tế, máy chủ trung tâm dữ liệu — thường được yêu cầu mức tụt áp dưới 10%, chặt hơn đáng kể so với ngưỡng G3 tiêu chuẩn. Với nhóm tải này, đạt được ngưỡng thấp gần như luôn cần một trong hai điều kiện: oversize đầu phát đáng kể, hoặc đóng tải theo trình tự thay vì đóng đồng thời.

Mức tụt áp chính xác của một model cụ thể phụ thuộc quán tính động cơ-đầu phát, phản ứng turbo và cấu hình kích từ — đây là số liệu nhà sản xuất công bố theo từng model, Makawa cung cấp khi tư vấn cấu hình theo bảng tải thực tế của công trình.

4/ Thiết bị nào trong công trình dễ gây tụt áp nhất khi đóng tải?

Không phải mọi tải đều gây cú sốc dòng như nhau. Nhóm thiết bị cần chú ý khi tính toán, theo mức độ dòng khởi động:

Thang máy — khởi động DOL hoặc dùng biến tần tùy đời máy, tải thay đổi liên tục theo hành trình
Bơm chữa cháy (PCCC) — bắt buộc khởi động tức thời khi có tín hiệu báo cháy, thường không được phép trì hoãn bằng khởi động mềm quá lâu
Máy nén khí, máy nén điều hòa trung tâm (chiller) — công suất lớn, khởi động DOL phổ biến ở hệ thống cũ
Máy hàn, máy ép nhựa — tải xung, dòng đỉnh cao trong thời gian ngắn
Biến áp đóng điện không tải — dòng từ hóa (inrush) ban đầu cũng có thể gây sụt áp tức thời tương tự động cơ

Công trình càng nhiều thiết bị trong nhóm này khởi động gần như đồng thời, nguy cơ tụt áp khi đóng tải càng cao — bất kể tổng công suất trung bình đã tính đúng hay chưa.

5/ Bốn cách khắc phục tụt áp khi đóng tải lớn

5.1/ Giảm dòng khởi động tại nguồn

Ba phương pháp phổ biến để hạ dòng khởi động của chính thiết bị, thay vì bắt máy phát điện gánh toàn bộ cú sốc:

Phương pháp	Mức giảm dòng khởi động	Chi phí đầu tư	Phù hợp	Nhược điểm
Sao–tam giác (Y/Δ)	Còn khoảng 1/3 so với khởi động trực tiếp	Thấp	Động cơ roto lồng sóc công suất vừa	Momen khởi động giảm tương ứng — không hợp tải cần momen khởi động cao
Khởi động mềm (soft starter)	Giảm êm, điều chỉnh được thời gian tăng tốc	Trung bình	Bơm, quạt, máy nén	Không tiết kiệm điện khi chạy định mức như VFD
Biến tần (VFD)	Kiểm soát dòng khởi động chính xác nhất	Cao nhất	Tải cần điều chỉnh tốc độ liên tục	Chi phí và độ phức tạp lắp đặt cao hơn

Với hệ thống có nhiều động cơ lớn, thay một phần bằng soft starter hoặc VFD thường rẻ hơn đáng kể so với oversize máy phát điện chỉ để bù cho vài giây khởi động.

5.2/ Đóng tải theo trình tự thay vì đóng đồng thời

Thay vì cấp điện toàn bộ hệ thống ngay khi máy phát điện sẵn sàng, tách các tải khởi động lớn ra đóng riêng lẻ, cách nhau vài giây đến vài chục giây. Đây là nguyên tắc bắt buộc trong quy trình vận hành tổ máy công suất lớn — máy phát điện chỉ nên nhận tải khi các thông số đã ổn định, và nếu hệ thống có nhiều nhánh, nên cấp tải theo từng giai đoạn để tránh sốc điện.

Bệnh viện và trung tâm dữ liệu gần như luôn phải dùng cách này, vì tải nhạy trong hệ thống không cho phép mức tụt áp lớn dù chỉ trong vài giây.

5.3/ Chọn đúng cấu hình đầu phát — không chỉ theo tổng kW trung bình

Nguyên tắc chọn công suất phổ biến là cộng tổng kW các thiết bị chạy đồng thời, cộng dự phòng 10–15%, rồi quy đổi sang kVA theo cosφ 0,8. Cách tính này đúng cho công suất trung bình, nhưng bỏ sót một biến quan trọng: tỷ trọng công suất khởi động của thiết bị lớn nhất so với công suất máy phát.

Tài liệu kỹ thuật của các hãng động cơ lớn đưa ví dụ: một bước tải khởi động khoảng 50% công suất máy có thể gây dao động điện áp tới khoảng 20% nếu không có biện pháp bổ sung, trong khi đạt mức tụt áp dưới 10% trên một bước tải bằng 100% công suất định mức gần như bất khả thi trừ khi oversize đáng kể. Con số cụ thể luôn phụ thuộc turbocharger, quán tính động cơ-đầu phát của từng model — nhưng nguyên lý thì nhất quán: máy đủ công suất trung bình trên giấy vẫn có thể tụt áp nặng nếu tỷ trọng tải khởi động quá lớn so với công suất máy.

Ví dụ minh họa cách tính: Một khách sạn cần tổng 180kW tải trung bình (thang máy, điều hòa, chiếu sáng, bơm nước). Quy đổi theo cosφ 0,8: 180 ÷ 0,8 = 225kVA, cộng dự phòng 15% → chọn tổ máy 250kVA. Con số này đúng cho vận hành ổn định. Nhưng nếu thang máy (khởi động DOL 22kW, dòng khởi động gấp 6 lần định mức) và bơm PCCC (khởi động DOL 30kW) cùng đóng điện một lúc lúc mất điện lưới, tổng dòng khởi động tức thời tương đương công suất bậc tải xấp xỉ 150–180kVA thoáng qua — một tỷ trọng đáng kể so với 250kVA của máy. Trường hợp này cần thêm ít nhất một trong hai: soft starter cho thang máy/bơm, hoặc đóng tải theo trình tự (bơm PCCC ưu tiên đóng riêng, các tải còn lại đóng sau vài giây) — chứ không phải lên thẳng tổ máy 350–400kVA chỉ để giải quyết vài giây khởi động.

Với công trình cần mở rộng công suất theo giai đoạn hoặc vận hành song song nhiều tổ máy để chia sẻ cú sốc tải khởi động, giải pháp hòa đồng bộ máy phát điện là phương án thay thế cho việc chọn một tổ máy đơn cỡ rất lớn.

5.4/ Cải thiện đáp ứng kích từ và trở kháng quá độ đầu phát

Với hệ thống có nhiều tải khởi động lớn hoặc tải phi tuyến, yêu cầu loại kích từ và trở kháng quá độ (Xd”, Xd’) phù hợp ngay từ khi chọn đầu phát — không thể khắc phục bằng cách chỉnh AVR sau khi đã lắp máy có đầu phát không phù hợp. Đây là lý do bảng tải thực tế của công trình cần được gửi cho đơn vị cung cấp trước khi chốt cấu hình, thay vì chỉ chốt theo tổng công suất.

6/ Tải phi tuyến có làm tăng nguy cơ tụt áp khi đóng tải không?

Có. Tải phi tuyến — UPS, biến tần, LED driver, bộ sạc — sinh sóng hài (THD), làm nóng cuộn dây đầu phát ngay cả khi vận hành ổn định. Khi tỷ trọng tải phi tuyến trong hệ thống cao, đầu phát cần được oversize riêng cho phần này, không phải oversize động cơ — vì hai bộ phận chặn ở hai giới hạn khác nhau (đầu phát chặn kVA, động cơ chặn kW). Khi tải phi tuyến đóng điện cùng lúc với tải có dòng khởi động lớn, mức tụt áp thực tế có thể nặng hơn tính toán lý thuyết chỉ dựa trên dòng khởi động động cơ.

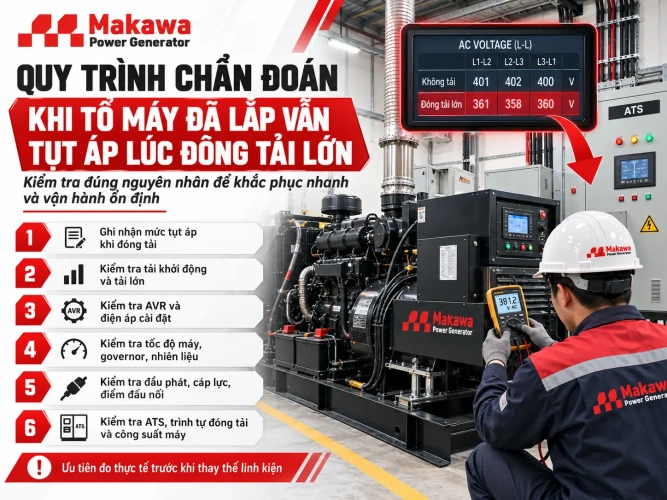

7/ Quy trình chẩn đoán khi tổ máy đã lắp vẫn tụt áp lúc đóng tải lớn

Với hệ thống đang vận hành mà vẫn gặp tụt áp khi đóng tải lớn, kiểm tra theo thứ tự sau trước khi kết luận cần đổi cấu hình:

Đo dòng khởi động thực tế của thiết bị nghi ngờ — so với dòng định mức ghi trên nhãn máy, không suy đoán theo lý thuyết.
Kiểm tra trình tự đóng tải hiện tại — có đang đóng đồng thời nhiều nhánh lớn hay không.
Đối chiếu tủ ATS/contactor — một điểm ít được để ý: nếu ATS/contactor chỉ chọn theo dòng định mức tải mà không cộng dự phòng cho dòng khởi động, chính bộ chuyển mạch có thể góp phần làm nặng thêm hiện tượng thay vì chỉ là “đường dẫn trung tính”. Cách chọn đúng giữa contactor, MCCB hay ACB cho tủ ATS được phân tích trong bài tủ ATS dùng contactor hay MCCB.
Kiểm tra thông số AVR và loại kích từ của đầu phát đang lắp.
Rà lại tỷ trọng tải phi tuyến trong hệ thống — đặc biệt nếu công trình mới bổ sung UPS, biến tần hoặc hệ thống chiếu sáng LED công suất lớn sau khi đã chọn máy.

Nếu đã áp dụng đóng tải theo trình tự và giảm dòng khởi động mà vẫn vượt ngưỡng tụt áp cho phép của thiết bị nhạy trong hệ thống, vấn đề nằm ở cấu hình đầu phát — không còn là lỗi vận hành, cần xem lại từ khâu chọn công suất và nguyên tắc chọn công suất máy phát điện theo tải thực tế, không chỉ theo tổng kW trung bình.

Ngoài tụt áp điện áp, tổ máy phát ra rung động hoặc tiếng ồn bất thường khi đóng tải cũng là dấu hiệu cần kiểm tra riêng — chi tiết trong bài máy phát điện rung lắc, tiếng ồn bất thường.

Gửi cho Makawa 4 số liệu: tổng tải tính toán (kW), động cơ hoặc thiết bị lớn nhất và cách khởi động hiện tại (DOL/Y-Δ/soft starter/VFD), có bơm PCCC hoặc tải cực nhạy hay không, và trình tự đóng tải dự kiến — đội kỹ thuật trả lại đánh giá tỷ trọng tải khởi động và đề xuất cấu hình phù hợp trong 24h, thay vì chỉ báo một con số kVA duy nhất.

8/ Câu hỏi khách hàng gửi về nhiều nhất là gì?

Tụt áp khi đóng tải lớn có làm hỏng máy phát điện không?

Nếu chỉ là tụt áp thoáng qua trong ngưỡng cho phép và tự phục hồi, không gây hỏng. Rủi ro xuất hiện khi mức tụt áp vượt ngưỡng bảo vệ thấp áp, khiến relay bảo vệ trip liên tục hoặc tổ máy bị sập giữa lúc đang khởi động thiết bị.

Tụt áp bao nhiêu phần trăm thì máy phát điện tự ngắt?

Ngưỡng cắt do bộ điều khiển của từng model quy định, không có con số chung cho mọi tổ máy — cần tra cứu theo thông số bảo vệ thấp áp (under-voltage protection) trên bộ điều khiển đang lắp.

Máy phát điện chọn đúng công suất vẫn có thể tụt áp khi đóng tải lớn không?

Có. Công suất trung bình đủ không đồng nghĩa tỷ trọng tải khởi động phù hợp — đây là nguyên nhân phổ biến của tụt áp dù công suất máy trên giấy vẫn còn dư.

Sao-tam giác, khởi động mềm và biến tần khác nhau thế nào về chi phí?

Sao-tam giác rẻ nhất nhưng giảm cả momen khởi động; khởi động mềm chi phí trung bình, phù hợp bơm/quạt/máy nén; biến tần đắt nhất nhưng kiểm soát dòng khởi động chính xác nhất và tiết kiệm điện khi vận hành non tải.

Tủ ATS có ảnh hưởng đến tụt áp khi đóng tải không?

Có thể. Nếu ATS/contactor chọn chỉ theo dòng định mức tải, không cộng dự phòng cho dòng khởi động, bản thân bộ chuyển mạch có thể làm nặng thêm hiện tượng.

Tụt áp khi đóng tải lớn có phải luôn do máy phát điện không đủ công suất?

Không. Đây là nhầm lẫn phổ biến nhất — phần lớn trường hợp là do tỷ trọng dòng khởi động, trình tự đóng tải hoặc cấu hình đầu phát, không phải tổng công suất không đủ.

Làm sao biết công trình của mình cần đóng tải theo trình tự?

Khi trong hệ thống có từ hai thiết bị khởi động DOL công suất lớn trở lên có khả năng đóng điện gần như đồng thời lúc mất điện lưới — đặc biệt nếu có bơm PCCC hoặc tải cực nhạy.

AVR là gì và vai trò trong việc chống tụt áp?

AVR (Automatic Voltage Regulator) là bộ điều áp tự động, tăng dòng kích từ để bù điện áp khi có tải đóng vào. AVR cần thời gian phản ứng, đây là lý do luôn có một khoảng tụt áp tức thời trước khi điện áp hồi phục.
