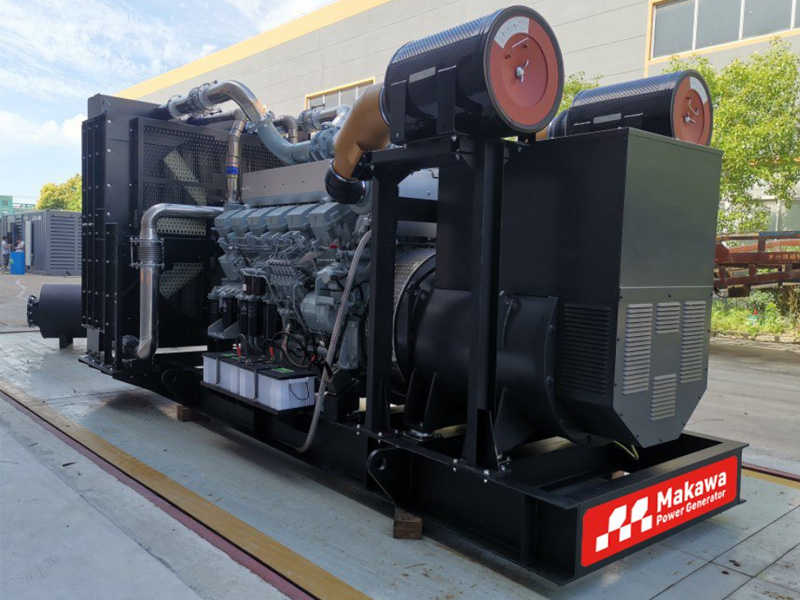

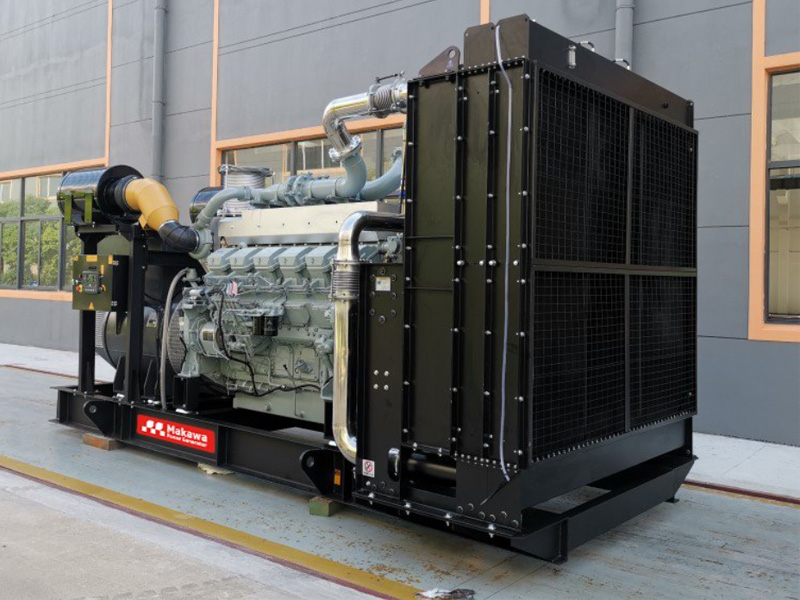

Máy phát điện Mitsubishi 1000kVA của Makawa dùng động cơ Mitsubishi S12H-PTA (V12, 37,11 lít, 1.500 vòng/phút), công suất 1000kVA (800 kW) chạy chính PRP và 1100kVA (880 kW) dự phòng ESP tại cosφ 0,8, ghép đầu phát Stamford hoặc Leroy-Somer, điều khiển bằng Deep Sea DSE6120 hoặc DSE7320.
Bài này gom đủ dữ liệu để kỹ sư và phòng mua hàng đối chiếu hồ sơ: thông số tổ máy, động cơ, đầu phát, bộ điều khiển, tiêu hao nhiên liệu, dòng điện để chọn ATS/ACB và các điểm cần kiểm tra trước khi đặt hàng. Mọi con số lấy từ tài liệu hãng đều ghi nguồn; số do Makawa tính từ dữ liệu hãng được ghi rõ là ước tính kỹ thuật.
1/ Thông số tóm tắt máy phát điện Mitsubishi 1000kVA
Hạng mục
Thông số
Công suất chạy chính (PRP)
1000 kVA / 800 kW
Công suất dự phòng (ESP)
1100 kVA / 880 kW
Động cơ
Mitsubishi S12H-PTA, diesel 4 kỳ, V12
Đầu phát
Stamford hoặc Leroy-Somer, 4 cực, cấp cách điện H, IP23
Bộ điều khiển
Deep Sea DSE6120 MKII hoặc DSE7320 MKII (AMF)
Điện áp / số pha
400/230 V, 3 pha 4 dây (dải 380–415 V)
Tần số / tốc độ
50 Hz / 1500 vòng/phút
Hệ số công suất
0,8 (trễ)
Dòng định mức tại 400 V
1.443 A (PRP) / 1.588 A (ESP)
Hệ thống điện khởi động
24 V DC
Dạng tổ máy
Máy trần hoặc vỏ chống ồn theo thiết kế công trình
Dòng định mức tính theo I = kVA × 1.000 / (√3 × U). Công suất PRP/ESP theo định nghĩa ISO 8528-1; giá trị giao hàng được chốt trong datasheet tổ máy kèm hợp đồng.
2/ Động cơ Mitsubishi S12H-PTA – thông số chính
S12H-PTA do Mitsubishi Heavy Industries sản xuất tại Nhật Bản, dùng hệ thống nhiên liệu cơ khí kiểu bơm–ống cao áp–vòi phun (2 bơm cao áp thẳng hàng) và bộ tăng áp do hãng tự thiết kế. Thông số theo trang sản phẩm của hãng tại Mitsubishi Engine – S12H-PTA.
Thông số động cơ
Giá trị
Kiểu động cơ
Diesel 4 kỳ, phun nhiên liệu trực tiếp
Số xi lanh / cách bố trí
12 xi lanh chữ V góc 60°
Đường kính × hành trình piston
150 × 175 mm
Dung tích xi lanh
37,11 lít
Nạp khí
Tăng áp, làm mát khí nạp
Làm mát
Bằng nước; mạch nước áo máy và mạch làm mát khí nạp dùng chung
Hệ thống nhiên liệu
Cơ khí pump-line-nozzle (2 bơm cao áp thẳng hàng)
Hệ thống điện
24 V
Chiều quay (ISO 1204)
Ngược chiều kim đồng hồ
Bánh đà / vỏ bánh đà
SAE 18″ / SAE #0
Kích thước động cơ (D × R × C)
2250 × 1472 × 1694 mm
Khối lượng khô
4.450 kg
Công suất cơ PRP tại 50 Hz
890 kWm (có quạt) / 930 kWm (không quạt)
Công suất cơ ESP tại 50 Hz
980 kWm (có quạt) / 1.020 kWm (không quạt)
Kích thước và khối lượng là của riêng động cơ. Kích thước, khối lượng tổ máy hoàn chỉnh phụ thuộc chassis, bình dầu, vỏ chống ồn và Makawa cung cấp bản vẽ theo từng cấu hình.
Lưu ý để không nhầm model: S12H-PTA, S12H-PTA-S (dùng trong gói MGS1000B của Mitsubishi) và S12R-PTA là các động cơ khác nhau. Khi đối chiếu datasheet, cần đúng ký hiệu model.
3/ Đầu phát Stamford hoặc Leroy-Somer cho tổ máy 1000kVA
Đầu phát phải đạt cả mức PRP và ESP của tổ máy tại 400 V, 50 Hz. Bảng dưới là yêu cầu kỹ thuật Makawa dùng để chọn đầu phát, cùng các thông số chung của hai dòng đầu phát công nghiệp 4 cực thường dùng cho dải công suất này.
Thông số đầu phát
Giá trị
Công suất liên tục tối thiểu (khớp PRP tổ máy)
≥ 1000kVA / 800 kW tại 400 V, cosφ 0,8
Công suất dự phòng tối thiểu (khớp ESP tổ máy)
≥ 1100kVA / 880 kW tại 400 V, cosφ 0,8
Điện áp
400/230 V, dải 380–415 V, đấu sao
Tần số / số cực / tốc độ
50 Hz / 4 cực / 1.500 vòng/phút
Cấp cách điện
Cấp H
Cấp bảo vệ
IP23
Kích từ / bộ điều áp
AREP, PMG hoặc tự kích từ tùy dòng; điều áp bằng AVR
Sai số điều chỉnh điện áp ổn định
± 0,25% đến ± 1% tùy loại AVR (theo datasheet từng model)
Điều kiện định mức
Môi trường 40 °C, độ cao ≤ 1.000 m
Giảm công suất khi nóng
Giảm 3% cho mỗi 5 °C vượt quá 40 °C (cấp H)
Ví dụ giảm công suất: môi trường phòng máy 50 °C thì đầu phát có 1.000 kVA liên tục ở 40 °C chỉ còn khoảng 940kVA. Đây là lý do cần tính nhiệt phòng máy trước khi chốt công suất.
Về model đầu phát: công suất đầu phát lớn hơn không làm tăng công suất được phép dùng của tổ máy, vì động cơ mới là giới hạn kW. Dòng Leroy-Somer LSA 50.2 có dải 1.100–1.640 kVA (liên tục, 40 °C) theo trang sản phẩm Leroy-Somer LSA 50.2. Makawa chốt model cụ thể sau khi đối chiếu bảng công suất hãng cho cả PRP và ESP, rồi ghi rõ trong datasheet tổ máy.
4/ Bộ điều khiển Deep Sea DSE6120 và DSE7320
Cả hai đều là module tự khởi động và tự động khi mất điện lưới (AMF), tương thích động cơ điện tử J1939 CAN và động cơ cơ khí. Với S12H-PTA dùng nhiên liệu cơ khí, bộ điều khiển đọc cảm biến (áp suất dầu, nhiệt độ nước, tốc độ) chứ không có dữ liệu ECU như động cơ điện tử.
Thông số
DSE6120 MKII
DSE7320 MKII
Chức năng
Tự khởi động + AMF
Tự khởi động + AMF
Nguồn cấp DC
8–35 V
8–35 V
Động cơ hỗ trợ
J1939 CAN và động cơ cơ khí
J1939 CAN và động cơ cơ khí
Cổng giao tiếp
USB
USB, RS232, RS485, DSENet
Kích thước ngoài
216 × 158 × 43 mm
245 × 184 × 51 mm
Kích thước khoét tủ
184 × 137 mm
220 × 160 mm
Khối lượng
0,5 kg
—
Dải đo điện áp pha–trung tính
—
15–333 VAC
Dải đo tần số
—
3,5–75 Hz
Nhiệt độ làm việc
—
–30 đến +70 °C
Phù hợp khi
Một tổ máy đơn, cần điều khiển gọn
Cần thêm cổng giao tiếp, giám sát và mở rộng qua DSENet
Nguồn: datasheet Deep Sea Electronics các dòng DSE6110/20 MKII và DSE7310/20 MKII. Ô “—” là hạng mục Makawa chưa đối chiếu được trong datasheet; xem chi tiết theo tài liệu đi kèm bộ điều khiển. Phiên bản MKII và bản gốc (DSE6120, DSE7320) có kích thước và chi tiết khác nhau, nên cần ghi rõ phiên bản khi đặt hàng.
Điều khiển chuyển tải tự động còn cần tủ ATS hoặc cặp máy cắt liên động. Makawa sản xuất và cung cấp tủ ATS công nghiệp theo dòng tải thực tế của công trình.
5/ Động cơ S12H-PTA có đủ công suất cho 1000/ 1100kVA không?
Đầu phát chỉ giới hạn kVA, còn động cơ giới hạn kW. Kiểm tra nhanh, giả định hiệu suất đầu phát 95% (ước tính kỹ thuật, cần đối chiếu datasheet đầu phát đã chọn):
Chế độ
Công suất điện cần
Công suất cơ động cơ cần
Công suất cơ hãng công bố (có quạt)
Mức sử dụng
PRP
800 kW
≈ 842 kWm
890 kWm
≈ 95%
ESP
880 kW
≈ 926 kWm
980 kWm
≈ 95%
Kết quả: cả hai mức đều nằm trong công suất cơ của hãng, dự trữ khoảng 48 kWm ở PRP và 54 kWm ở ESP. Dự trữ này không lớn, nên tải thực tế không nên vượt PRP trong vận hành liên tục.
Lưu ý để tránh nhầm: trong bảng MGS-B 50 Hz của Mitsubishi, nhóm MGS1000B (động cơ S12H-PTA-S) có hàng 1050kVA ESP / 1000kVA PRP và một hàng cao hơn ở 1250 / 1125kVA. Động cơ S12H-PTA-S khác S12H-PTA, nên không áp trực tiếp mức công suất của gói MGS cho tổ máy này. Khi so sánh báo giá giữa các nhà cung cấp, hãy đối chiếu đúng mức PRP/ESP ghi trong datasheet tổ máy, không so theo tên “1000kVA”.
6/ Máy phát điện Mitsubishi 1000kVA tiêu hao bao nhiêu lít dầu mỗi giờ?
Datasheet tổ máy dùng động cơ S12H-PTA tại 1500 vòng/phút (890 kWm PRP) do nhà sản xuất tổ máy công bố các mức tiêu hao sau. Đây là mức tiêu hao của động cơ ở các nấc tải:
Máy phát điện Mitsubishi 1000kVA tiêu hao bao nhiêu lít dầu mỗi giờ?
Tải động cơ
Tiêu hao (lít/giờ)
25% PRP
68,61
50% PRP
117,52
75% PRP
166,78
100% PRP (890 kWm)
216,75
ESP (980 kWm)
237,11
Ở tổ máy 1000kVA chạy đủ 800 kW điện, động cơ phải phát khoảng 842 kWm (≈ 95% PRP của động cơ), nên mức tiêu hao ước tính nằm quanh 206 lít/giờ (nội suy tuyến tính, ước tính kỹ thuật). Một số điểm tải khác theo cùng cách tính:
Tải điện của tổ máy
Ước tính (lít/giờ)
Ước tính (lít/kWh)
800 kW (100% PRP)
≈ 206
≈ 0,26
600 kW (75%)
≈ 159
≈ 0,27
400 kW (50%)
≈ 112
≈ 0,28
200 kW (25%)
≈ 66
≈ 0,33
880 kW (ESP)
≈ 225
≈ 0,26
Số liệu là ước tính từ datasheet động cơ nêu trên, chưa phải số đo của tổ máy cụ thể. Mức tiêu hao thực tế phụ thuộc cấu hình, nhiên liệu, nhiệt độ và tình trạng bảo dưỡng; Makawa chốt số liệu theo datasheet tổ máy giao hàng.
Ví dụ vận hành: bình dầu 1.000 lít cấp cho tải 800 kW chạy được khoảng 4,9 giờ. Với chế độ cấp điện dự phòng dài giờ, cần thiết kế bồn dầu ngoài và bơm chuyển dầu.
7/ Dòng điện định mức và cách chọn ATS, ACB, cáp
Điện áp
Dòng PRP 1000kVA
Dòng ESP 1100kVA
380 V
1.519 A
1.671 A
400 V
1.443 A
1.588 A
415 V
1.391 A
1.530 A
Tại 400 V, dòng ESP 1.588 A rất sát mức 1.600 A, nên không nên chọn ACB hoặc ATS đúng 1.600 A không có dự trữ. Thực tế thường chọn khung 2.000 A có cài đặt bảo vệ phù hợp; việc chốt cuối cùng do thiết kế điện của công trình quyết định. Cáp hoặc busway từ đầu cực máy tới tủ ATS cũng phải tính theo dòng này và sụt áp cho phép.
Nhiều công trình cần ghép hai tổ máy để mở rộng hoặc dự phòng N+1. Khi đó nên thiết kế sẵn từ đầu, tham khảo hòa đồng bộ nhiều tổ máy để chọn bộ điều khiển và tủ đồng bộ phù hợp.
Tổ máy ghép động cơ Mitsubishi do nhà lắp ráp chọn đầu phát, bộ điều khiển, chassis và hệ thống làm mát. Công suất và điều kiện định mức theo datasheet của đơn vị lắp ráp.
Vì vậy cùng tên “Mitsubishi 1000kVA” có thể có mức ESP, đầu phát và hồ sơ khác nhau. Trước khi ký hợp đồng, cần yêu cầu bên bán nêu rõ model động cơ đúng ký hiệu, model đầu phát, mức PRP/ESP, xuất xứ từng thành phần và hồ sơ CO/CQ theo phạm vi cung cấp. Xem thêm các máy phát điện Mitsubishi khác của Makawa.
9/ Chọn máy phát điện 1000kVA theo phụ tải
Quy tắc chọn cơ bản: tổng tải liên tục không vượt PRP, tải khởi động lớn nhất nằm trong khả năng chịu tải đột ngột của tổ máy, và có dự trữ cho mở rộng. Hồ sơ lựa chọn cần có:
Chọn máy phát điện 1000kVA theo phụ tải
Bảng phụ tải: tổng kW, kVA, hệ số công suất và thiết bị khởi động lớn nhất.
Trình tự đóng tải: chia nhóm tải quan trọng, tránh đóng đồng thời.
Phòng máy: lưu lượng gió, thoát nhiệt, ống xả, khoảng trống bảo trì; cần xử lý ồn thì xem thi công cách âm phòng máy.
Hệ thống điện: ACB/ATS, cáp hoặc busway, bảo vệ, tiếp địa.
Nghiệm thu: chạy thử có tải, đo thông số điện, thử chuyển nguồn tự động.
Ví dụ minh họa (số giả định, không phải dự án thực tế): tải liên tục 560 kW, cosφ 0,85 cho khoảng 659 kVA, thiết bị khởi động lớn nhất là một động cơ 160 kW. Nếu chỉ xét tải liên tục thì 800 kVA đã đủ, nhưng cần kiểm tra thêm sụt áp và tần số khi khởi động động cơ 160 kW. Trường hợp tải UPS, biến tần hoặc nhiều động cơ khởi động trực tiếp, đây là điều kiện quyết định có phải lên 1000 kVA hay không. So sánh thêm với tổ máy Cummins 1000kVA nếu cần phương án động cơ khác.
Cần Makawa tính phụ tải hộ? Gửi bảng thiết bị và mặt bằng phòng máy qua biểu mẫu báo giá ở cuối bài. Bạn cũng có thể xem thêm các máy phát điện 1000kVA của các thương hiệu động cơ khác.
10/ Phạm vi cung cấp và dịch vụ kèm theo
Makawa Power tư vấn cấu hình, cung cấp tổ máy, lắp đặt, chạy thử và hướng dẫn vận hành tại công trình. Phạm vi cụ thể (máy trần hay vỏ chống ồn, ATS, cáp, vận chuyển, nghiệm thu) được ghi trong báo giá và hợp đồng. Sau bàn giao, tổ máy cần bảo dưỡng định kỳ theo manual của hãng; xem bảo trì, bảo dưỡng máy phát điện định kỳ. Một số hạng mục đã triển khai có tại dự án thực tế của Makawa Power.
11/ Báo giá máy phát điện Mitsubishi 1000kVA
Makawa không niêm yết một mức giá chung cho “1000kVA” vì giá phụ thuộc vào:
Model đầu phát (Stamford hoặc Leroy-Somer) và bộ điều khiển (DSE6120 hoặc DSE7320).
Máy trần hay vỏ chống ồn, dung tích bình dầu.
Tủ ATS, ACB, phụ kiện, cáp và thi công điện.
Vận chuyển, lắp đặt, chạy thử, nghiệm thu và điều kiện bảo hành.
Để nhận cấu hình và báo giá sát công trình, gửi cho Makawa bảng phụ tải, địa điểm đặt máy và yêu cầu vận hành. Báo giá sẽ nêu rõ model, mức PRP/ESP, xuất xứ từng thành phần, hồ sơ CO/CQ theo phạm vi cung cấp, điều kiện bảo hành và kế hoạch chạy thử..
1. Máy phát điện Mitsubishi 1000kVA tương đương bao nhiêu kW?
Tại cosφ 0,8: P = S × cosφ = 1.000 × 0,8 = 800 kW. Khi sử dụng cần kiểm soát cả giới hạn kW và kVA.
2. Công suất dự phòng của cấu hình này là bao nhiêu?
Bài viết đề xuất 1.100 kVA ESP, tương ứng 1.100 × 0,8 = 880 kW. Công suất giao hàng phải theo datasheet tổ máy được xác nhận.
3. Động cơ S12H-PTA có công suất bao nhiêu tại 50 Hz?
Theo Mitsubishi, công suất cơ có quạt là 890 kWm Prime và 980 kWm Standby; không quạt là 930 và 1.020 kWm.
4. Nên chọn đầu phát Stamford hay Leroy Somer?
Nên so sánh đúng cấu hình về công suất, hệ kích từ, đáp ứng tải, dịch vụ, giá và thời gian cung cấp.
5. Máy tiêu hao bao nhiêu lít dầu mỗi giờ?
Cần dữ liệu đúng cấu hình tổ máy tại từng mức tải. Không nên lấy mức tiêu hao của một sản phẩm khác dùng chung động cơ để áp dụng trực tiếp.
6. DSE7320 có tự khởi động khi mất điện không?
Có, khi được cấu hình và đấu nối đúng. Hệ thống cần thêm thiết bị đóng cắt để tự động chuyển tải.
7. Máy có thể chạy đủ tải 24/24 giờ không?
Không nên mặc định từ thông số PRP. Phải tuân thủ chế độ tải, giới hạn vận hành và lịch bảo dưỡng được xác nhận.
