Công suất
1000 kVA
Động cơ
CUMMINS TRUNG QUỐC
Đầu phát điện
Stamford/Leroy Somer
Bảng điều khiển
Deepsea (UK)
Độ ồn
78 – 85 dBA
Tiêu hao nhiên liệu
209 lít/giờ
– Máy nhập khẩu trực tiếp nguyên chiếc chính hãng 100%
– Đầy đủ hồ sơ gốc CO, CQ, Packing List
– Phụ kiện, linh kiện chính hãng đầy đủ kèm theo
– Cam kết giá cạnh tranh nhất thị trường
– Lắp đặt, hướng dẫn vận hành tận nơi miễn phí
– Bảo hành chính hãng tại nơi sử dụng
– Giao hàng tận nơi, nhanh chóng toàn quốc Việt Nam
– Liên hệ để được tư vấn miễn phí và nhận báo giá tốt nhất
– Mã máy : MKW-1000CS
– Công suất liên tục : 1000 kVA
– Công suất dự phòng : 1100 kVA

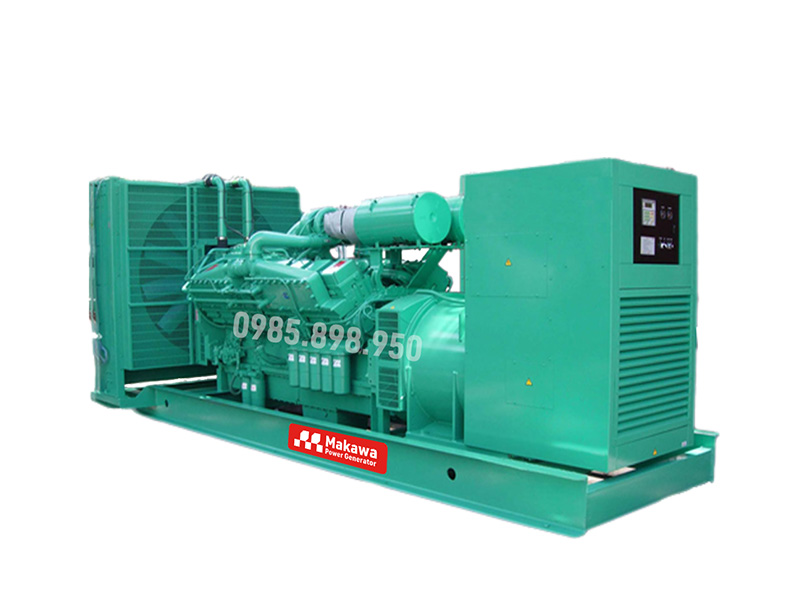

Máy phát điện Cummins 1000kVA sử dụng động cơ KTA38-G5, kết hợp đầu phát tùy chọn Stamford hoặc Leroy Somer và bộ điều khiển Deep Sea DSE7320. Cấu hình tổ máy được công bố ở mức 1000kVA/800kW Prime, 1100kVA/880kW dự phòng, phù hợp để xem xét cho nhà máy, khách sạn, tòa nhà và các công trình có nhu cầu cấp điện lớn. makawa.vn
Khi lựa chọn thiết bị, cần đánh giá đồng thời công suất phụ tải, dòng khởi động động cơ điện và điều kiện lắp đặt để xác định cấu hình phù hợp.
| Hạng mục | Thông số |
|---|---|
| Công suất Prime của tổ máy | 1000kVA / 800kW |
| Công suất dự phòng công bố | 1100kVA / 880kW |
| Động cơ | Cummins KTA38-G5 |
| Đầu phát tùy chọn | Stamford hoặc Leroy Somer |
| Bộ điều khiển | Deep Sea DSE7320 |
| Điện áp cấu hình tham chiếu | 400V, 3 pha |
| Tần số | 50Hz |
| Tốc độ | 1500 vòng/phút |
| Hệ số công suất định mức | 0,8 |
Thông số công suất tổ máy căn cứ catalogue cấu hình MKW-1000CS; cấu hình giao hàng phải được xác nhận trong hồ sơ kỹ thuật và hợp đồng. makawa.vn
Ở hệ số công suất 0,8, 1000kVA tương đương 800kW, không phải 1000kW. Công suất Prime áp dụng cho tải biến thiên theo điều kiện định mức; không nên hiểu đây là khả năng cấp tải cố định tối đa liên tục trong mọi điều kiện.
KTA38-G5 là động cơ diesel 4 kỳ, bố trí V12, dung tích 37,8 lít, sử dụng tăng áp và làm mát khí nạp. Hệ thống nhiên liệu Cummins PT phun trực tiếp cung cấp nhiên liệu cho động cơ. cummins.com
| Thông số | Cummins KTA38-G5 |
|---|---|
| Kiểu động cơ | Diesel 4 kỳ, V12, góc chữ V 60° |
| Dung tích xi lanh | 37,8 lít |
| Đường kính × hành trình piston | 159 × 159mm |
| Hệ thống nạp khí | Tăng áp, làm mát khí nạp |
| Hệ thống nhiên liệu | Phun trực tiếp Cummins PT |
| Tốc độ định mức tại 50Hz | 1500 vòng/phút |
| Công suất cơ tổng Prime | 880kWm |
| Công suất cơ tổng Standby | 970kWm |
| Công suất cơ tổng Base/Continuous | 656kWm |
| Dung tích dầu bôi trơn | 135 lít |
| Dung tích nước làm mát theo cấu hình Coolpac | 210 lít |
| Điện áp khởi động | 24V |
Nguồn: specification sheet Cummins KTA38-G5, phiên bản 02/2023. kWm là công suất cơ của động cơ, khác với kW điện tại đầu ra tổ máy. cummins.com
Cummins công bố mức tiêu hao 209 lít/giờ tại 880kWm, 161 lít/giờ tại 660kWm và 113 lít/giờ tại 440kWm, ở 1500 vòng/phút. Đây là các điểm tải cơ của động cơ, không được mặc định thành mức tiêu hao tương ứng tại 100%, 75% và 50% tải điện của tổ máy 800kW. cummins.com
Để dự toán chi phí vận hành, nên yêu cầu bảng tiêu hao nhiên liệu của tổ máy hoàn chỉnh hoặc kết quả thử tải tại cấu hình giao hàng.
Hai tùy chọn đầu phát cần được lựa chọn theo điện áp, công suất, nhiệt độ môi trường và đặc điểm phụ tải. Bảng dưới đây sử dụng dữ liệu catalogue của các cấu hình tham chiếu cho tổ máy 1000kVA, không ghi model đầu phát trong nội dung sản phẩm.
| Thông số | Stamford | Leroy Somer |
|---|---|---|
| Công suất điện Prime của tổ máy ghép | 1000kVA / 800kW | 1000kVA / 800kW |
| Công suất Continuous của đầu phát, cấp H, môi trường 40°C | 1030kVA / 824kW | 1000kVA / 800kW |
| Công suất Standby của đầu phát, môi trường 40°C | 1070kVA / 856kW | 1060kVA / 848kW |
| Công suất Standby của đầu phát, môi trường 27°C | 1110kVA / 888kW | 1100kVA / 880kW |
| Điện áp tham chiếu | 400V, 3 pha | 400V, 3 pha |
| Tần số | 50Hz | 50Hz |
| Tốc độ định mức | 1500 vòng/phút | 1500 vòng/phút |
| Số cực | 4 | 4 |
| Hệ số công suất định mức | 0,8 | 0,8 |
| Cấp bảo vệ tiêu chuẩn | IP23 | IP23 |
| Cấp cách điện | H | H |
| Bước dây quấn | 2/3 | 2/3 |
| Điều chỉnh điện áp | AVR | AVR |
Thông số Stamford và Leroy Somer được đối chiếu theo tài liệu kỹ thuật chính hãng; công suất đầu phát phụ thuộc cấp tăng nhiệt và nhiệt độ môi trường. stamford-avk.com
Lưu ý khi yêu cầu 1100kVA dự phòng: hai cấu hình tham chiếu trên đáp ứng mức này theo cột định mức ở 27°C. Tại 40°C, công suất dự phòng của đầu phát thấp hơn. Nếu công trình yêu cầu đủ 1100kVA ở 40°C, cần chọn đầu phát có định mức phù hợp hoặc có xác nhận kỹ thuật của nhà sản xuất. stamford-avk.com
Không nên dùng công suất đầu phát để tự nâng công suất công bố của cả tổ máy: giới hạn vận hành còn phụ thuộc động cơ, hệ thống làm mát và điều kiện lắp đặt.
DSE7320 là bộ điều khiển AMF, giám sát nguồn điện lưới và máy phát, hỗ trợ khởi động và chuyển tải tự động khi kết hợp hệ thống đóng cắt phù hợp.
| Hạng mục | Thông số / chức năng |
|---|---|
| Loại điều khiển | AMF – tự động xử lý mất điện lưới |
| Nguồn cấp DC | 8–35VDC |
| Giám sát nguồn | Điện lưới và máy phát 3 pha |
| Dải đo điện áp pha – trung tính | 15–415VAC |
| Dải đo điện áp pha – pha | 26–719VAC |
| Dải đo tần số | 3,5–75Hz |
| Giao tiếp | USB, RS232, RS485, CAN |
| Đầu vào / đầu ra cấu hình | 9 / 8 |
| Nhật ký sự kiện | 250 sự kiện |
| Chức năng bảo vệ | Quá tải kW/kVAr, công suất ngược, mất cân bằng tải |
| Cấp bảo vệ mặt trước | IP65 khi lắp gioăng tùy chọn đúng hướng dẫn |
Nguồn: Deep Sea Electronics, trang sản phẩm DSE7320. Deep Sea Electronics
DSE7320 phát lệnh điều khiển; việc chuyển nguồn điện thực hiện qua thiết bị đóng cắt và liên động của hệ thống ATS. Có thể tham khảo thêm những lưu ý về tủ ATS máy phát điện.
DSE7320 bản gốc đã được hãng đánh dấu ngừng sản xuất và thay thế bằng DSE7320 MKII. Báo giá cần ghi rõ phiên bản cung cấp; không dùng thông số hai phiên bản thay thế cho nhau. Deep Sea Electronics

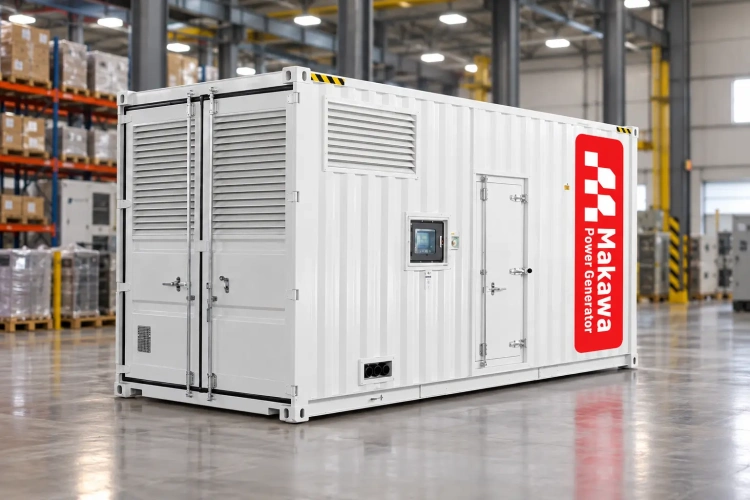

Cấu hình này có thể được xem xét cho:
Ví dụ, tổng tải vận hành 600kW tương đương 75% công suất Prime 800kW. Tuy nhiên, phép tính này chưa xét dòng khởi động, công suất phản kháng và tải phi tuyến. Với chiller, máy nén hoặc động cơ lớn, cần kiểm tra khả năng nhận tải theo từng bước.
Trước khi chốt công suất, nên lập danh sách thiết bị và đọc thêm các lưu ý trước khi mua máy phát điện công nghiệp.

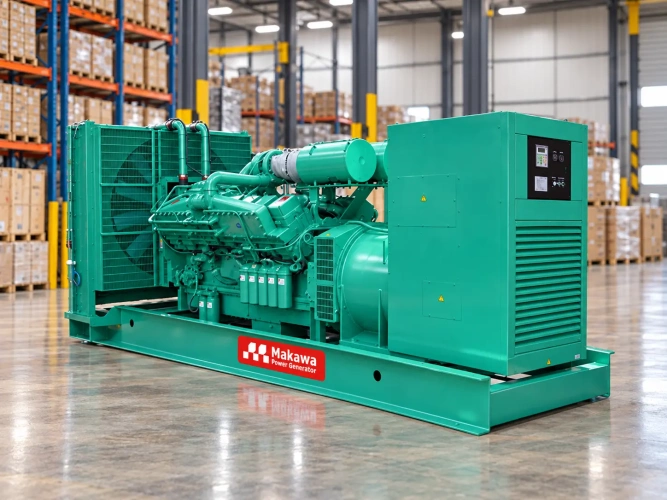

Để tổ máy hoạt động đúng cấu hình thiết kế, cần kiểm tra:
Khi nghiệm thu, cần đối chiếu nhãn động cơ, nhãn đầu phát, phiên bản bộ điều khiển và kết quả thử tải với hồ sơ được phê duyệt. Kế hoạch vận hành cũng nên bao gồm bảo dưỡng máy phát điện công nghiệp theo giờ chạy và thời gian sử dụng.
XEM THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/may-phat-dien-cummins-trung-quoc/page/4/

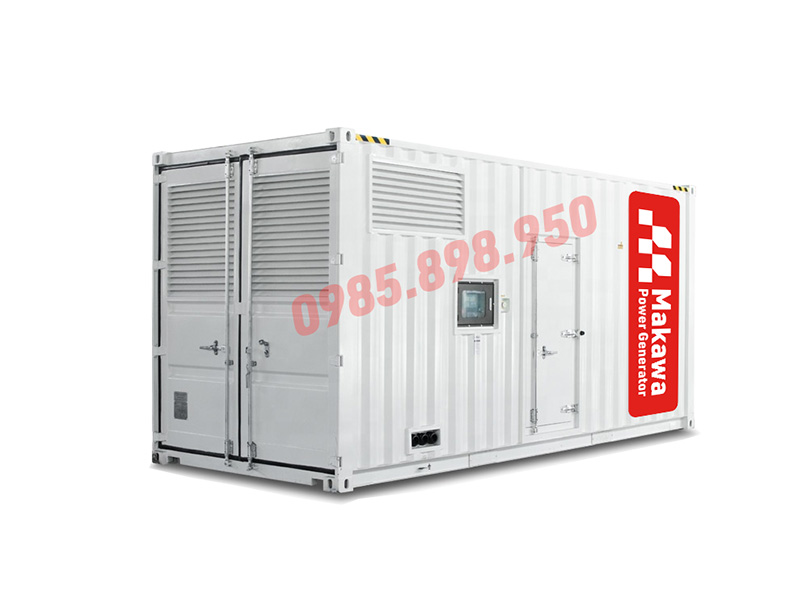

Giá máy phát điện Cummins 1000kVA phụ thuộc vào cấu hình đầu phát, phiên bản điều khiển, kiểu máy trần hoặc vỏ cách âm, hệ thống ATS và phạm vi lắp đặt.
Để nhận báo giá có thể so sánh rõ ràng, khách hàng nên cung cấp địa điểm lắp đặt, danh sách phụ tải, điện áp sử dụng, nhiệt độ thiết kế và yêu cầu công suất Prime/Standby.
Liên hệ Makawa để yêu cầu hồ sơ kỹ thuật và báo giá theo cấu hình công trình. Đề nghị báo giá ghi rõ công suất dự phòng được bảo đảm ở nhiệt độ nào, danh mục phụ kiện, phạm vi thử tải và điều kiện bảo hành.
Ở hệ số công suất 0,8, công suất 1000kVA tương đương 800kW.
Không nên lấy công suất dự phòng làm công suất vận hành thường xuyên. Cần lựa chọn theo chế độ làm việc, giới hạn tải và hướng dẫn của nhà sản xuất tổ máy.
Nên so sánh đúng cấu hình, công suất ở nhiệt độ thiết kế, hệ thống kích từ, khả năng khởi động tải và dịch vụ bảo trì. Thương hiệu đầu phát chưa đủ để quyết định khả năng đáp ứng công trình.
Có thể cấu hình chức năng này bằng DSE7320 kết hợp hệ thống ATS và liên động phù hợp. Thời gian khởi động, chuyển tải và làm mát được cài đặt theo thiết kế.
Cần kiểm tra công suất tại điều kiện lắp đặt, nguồn gốc thiết bị, cấu hình đầu phát, phiên bản DSE, hồ sơ thử tải và phạm vi bảo hành.
