Công suất
713 kVA
Động cơ
CUMMINS TRUNG QUỐC
Đầu phát điện
Stamford/Leroy Somer
Bảng điều khiển
Deepsea (UK)
Độ ồn
72 – 80 dBA
Tiêu hao nhiên liệu
161 lít/giờ
– Máy nhập khẩu trực tiếp nguyên chiếc chính hãng 100%
– Đầy đủ hồ sơ gốc CO, CQ, Packing List
– Phụ kiện, linh kiện chính hãng đầy đủ kèm theo
– Cam kết giá cạnh tranh nhất thị trường
– Lắp đặt, hướng dẫn vận hành tận nơi miễn phí
– Bảo hành chính hãng tại nơi sử dụng
– Giao hàng tận nơi, nhanh chóng toàn quốc Việt Nam
– Liên hệ để được tư vấn miễn phí và nhận báo giá tốt nhất
– Mã máy : MKW-713CS
– Công suất liên tục : 713 kVA
– Công suất dự phòng : 788 kVA

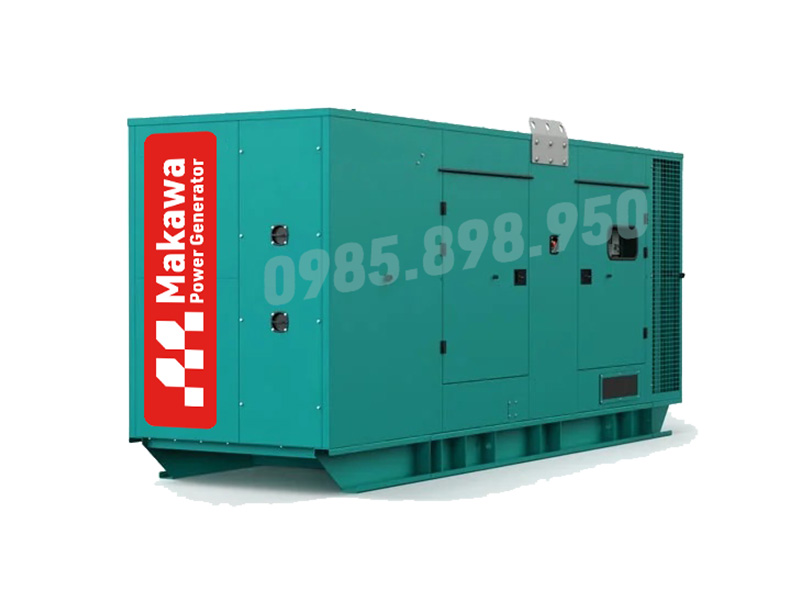

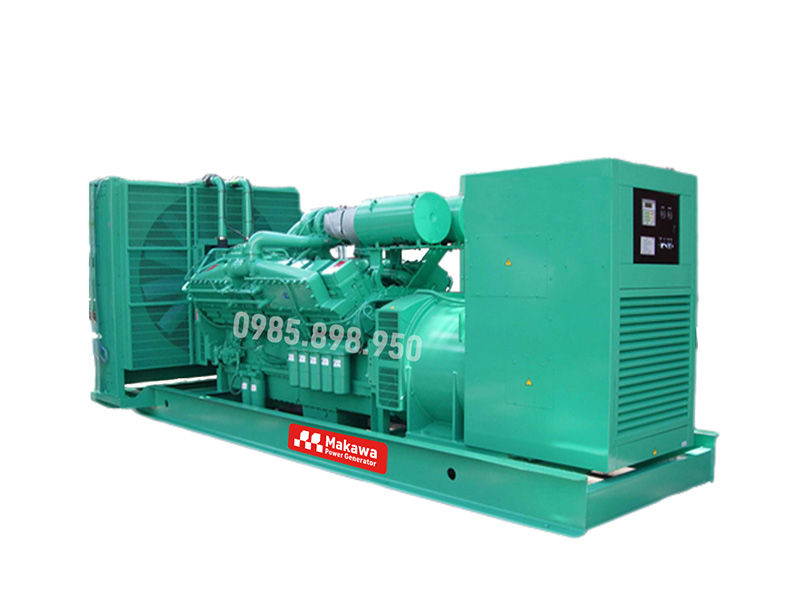

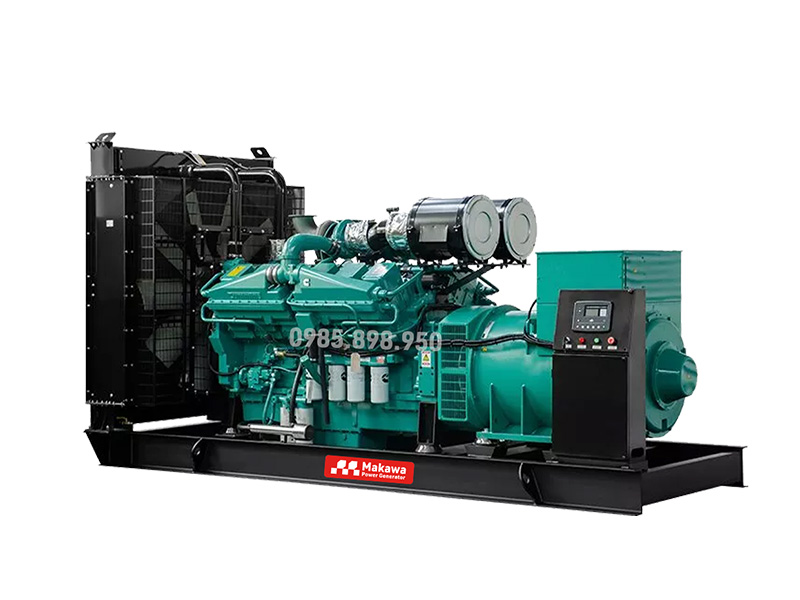

Máy phát điện Cummins 713kVA cấu hình MKW-713CS sử dụng động cơ KTA38-G1, công suất Prime 570kW và Standby 630kW theo catalogue Makawa. Tổ máy có tùy chọn đầu phát Stamford hoặc Leroy-Somer, kết hợp bộ điều khiển Deep Sea DSE7320, phục vụ nhu cầu điện dự phòng cho công trình công nghiệp.
Với nhà máy, kho vận hoặc tòa nhà có nhiều thiết bị công suất lớn, lựa chọn máy phát cần xét cả tải vận hành và tải khởi động. Công suất phù hợp phải đi cùng cấu hình đầu phát, hệ thống chuyển nguồn và điều kiện lắp đặt được tính toán đồng bộ.
| Hạng mục | Thông số theo catalogue MKW-713CS |
|---|---|
| Model tổ máy | MKW-713CS |
| Động cơ | Cummins KTA38-G1 |
| Công suất Prime | 713kVA / 570kW |
| Công suất Standby | 788kVA / 630kW |
| Hệ số công suất định mức | 0,8 |
| Tần số | 50Hz |
| Tốc độ động cơ | 1.500 vòng/phút |
| Số pha | 3 pha |
| Điện áp tham chiếu | 400V |
| Đầu phát | Stamford hoặc Leroy-Somer |
| Bộ điều khiển theo cấu hình đề xuất | Deep Sea DSE7320 |
| Nhiên liệu | Diesel |
| Làm mát động cơ | Bằng chất lỏng |
| Kiểu máy | Máy trần hoặc có vỏ chống ồn theo phương án cung cấp |
Thông số cung cấp cuối cùng cần thống nhất trong hồ sơ kỹ thuật, gồm phiên bản động cơ, đầu phát, điện áp và điều kiện công suất.
Công suất tác dụng được tính theo:
P = S × cosφ
Với hệ số công suất 0,8:
713kVA × 0,8 = 570,4kW.
Catalogue công bố 570kW vì mức kVA được làm tròn:
570kW ÷ 0,8 = 712,5kVA ≈ 713kVA.
Tương tự:
630kW ÷ 0,8 = 787,5kVA ≈ 788kVA.
Khi thiết kế và nghiệm thu, sử dụng định mức kW, kVA trên hồ sơ được phê duyệt và nhãn tổ máy, tránh cộng thêm công suất từ sai số làm tròn.
Prime áp dụng cho chế độ tải biến thiên theo điều kiện vận hành của nhà sản xuất. Standby dùng để cấp điện dự phòng khi nguồn điện chính bị gián đoạn.
Không nên hiểu 713kVA Prime là khả năng chạy tải cố định 100% liên tục 24/7. Nếu công trình sử dụng máy làm nguồn điện chính, cần kiểm tra chế độ Continuous, tải trung bình và giới hạn vận hành phù hợp.
KTA38-G1 là động cơ diesel V12, dung tích công tác 38 lít, sử dụng turbo tăng áp, làm mát khí nạp và hệ thống nhiên liệu Cummins PT.
| Hạng mục | Thông số theo tài liệu hãng |
|---|---|
| Nhà sản xuất | Chongqing Cummins Engine Company |
| Model | KTA38-G1 |
| Kiểu động cơ | Diesel, 4 kỳ |
| Số xi lanh | 12 xi lanh, bố trí V 60° |
| Dung tích công tác | 38 lít |
| Đường kính × hành trình piston | 159 × 159mm |
| Tỷ số nén | 14,5:1 |
| Hệ thống nhiên liệu | Cummins PT |
| Nạp khí | Turbo tăng áp, làm mát khí nạp |
| Tốc độ định mức | 1.500 vòng/phút |
| Công suất cơ Prime | 634kW / 850BHP |
| Công suất cơ Standby | 701kW / 940BHP |
| Công suất cơ Continuous | 604kW / 810BHP |
| Điện áp khởi động | 24VDC |
Nguồn: tài liệu Chongqing Cummins FR6080, cấu hình D233019DX02, CPL 0851, cập nhật ngày 15/06/2020; bản tài liệu được lưu trên website Baifa.
Động cơ tạo công suất cơ để truyền tới đầu phát. Một phần công suất phục vụ tổn hao và các bộ phận phụ trợ, nên không lấy trực tiếp 634kW công suất cơ Prime để kết luận tổ máy phát được 634kW điện.
Bảng cấu hình Chongqing Cummins năm 2024 liệt kê KTA38-G1 với công suất điện tổ máy khuyến nghị 570kW Prime / 630kW Standby, phù hợp mức công bố trong catalogue MKW-713CS. Đây là căn cứ tham chiếu, còn tổ máy bàn giao phải theo hồ sơ của nhà sản xuất tổ máy.
Khách hàng có thể tham khảo thêm bài Makawa giải mã động cơ Cummins Trung Quốc khi kiểm tra cấu hình và tài liệu thiết bị.
Đầu phát cần đáp ứng công suất tại đúng điện áp, tần số, nhiệt độ môi trường và cấp tăng nhiệt. Công suất định mức riêng của đầu phát có thể lớn hơn công suất điện công bố của tổ máy.
Bảng dưới đối chiếu các cấu hình đầu phát trong catalogue MKW-713CS với tài liệu hãng, không hiển thị model đầu phát.
| Hạng mục | Stamford | Leroy-Somer |
|---|---|---|
| Công suất Continuous, tăng nhiệt 125K, môi trường 40°C | 810kVA / 648kW | 750kVA / 600kW |
| Công suất Standby, tăng nhiệt 150K, môi trường 40°C | 830kVA / 664kW | 800kVA / 640kW |
| Điện áp dùng để đối chiếu | 400V | 400V |
| Tần số | 50Hz | 50Hz |
| Số pha | 3 pha | 3 pha |
| Số cực | 4 cực | 4 cực |
| Tốc độ | 1.500 vòng/phút | 1.500 vòng/phút |
| Hệ số công suất định mức | 0,8 | 0,8 |
| Cấp cách điện | H | H |
| Cấp bảo vệ | IP23 | IP23 |
| Điều chỉnh điện áp | AVR | |
| Hệ thống kích từ | PMG theo datasheet đối chiếu | SHUNT, AREP+ hoặc PMG theo cấu hình |
Các định mức trên được lấy từ datasheet Stamford và catalogue Leroy-Somer. Chúng là công suất riêng của đầu phát, không làm tăng công suất công bố 713/788kVA của toàn bộ tổ máy.
Ở điều kiện đối chiếu, các mức kVA đầu phát lớn hơn mức công suất tổ máy. Tuy nhiên, lựa chọn cuối cùng vẫn phải kiểm tra điện áp, tùy chọn kích từ, điều kiện giảm công suất và yêu cầu tải khởi động.
Với tải motor lớn, UPS hoặc biến tần, cần đánh giá đáp ứng quá độ thay vì chỉ so sánh kVA. Bài cấu tạo máy phát điện công nghiệp giúp làm rõ vai trò của động cơ, đầu phát và bộ điều khiển.
DSE7320 là bộ điều khiển AMF dành cho một tổ máy, hỗ trợ giám sát điện lưới, máy phát và phối hợp điều khiển chuyển nguồn.
| Hạng mục | Thông số / chức năng |
|---|---|
| Nhà sản xuất | Deep Sea Electronics |
| Model | DSE7320, bản gốc |
| Chức năng chính | AMF — giám sát mất điện lưới |
| Nguồn cấp | 8–35VDC |
| Giám sát nguồn | Điện lưới và máy phát 3 pha |
| Dải đo điện áp pha–trung tính | 15–415VAC |
| Dải đo điện áp pha–pha | 26–719VAC |
| Dải đo tần số | 3,5–75Hz |
| Giao tiếp | CAN, USB, RS232, RS485 |
| Nhật ký sự kiện | 250 sự kiện, có thể cấu hình |
| Kích thước tổng thể | 240 × 181 × 42mm |
| Kích thước khoét bảng | 220 × 160mm |
| Bảo vệ mặt trước | IP65 khi lắp với gioăng tùy chọn theo hướng dẫn hãng |
DSE7320 bản gốc đã được hãng thay thế bằng DSE7320 MKII. Khi đặt hàng cần xác nhận đúng phiên bản, không sử dụng lẫn thông số của hai phiên bản.
Khả năng giám sát động cơ phụ thuộc cảm biến, bộ điều tốc và đấu nối thực tế. Việc controller có cổng CAN không đồng nghĩa mọi thông số của KTA38-G1 đều được truyền qua CAN.
Để tự động chuyển nguồn, hệ thống còn cần ATS và liên động phù hợp. Tham khảo những lưu ý về tủ ATS máy phát điện khi xác định phạm vi cung cấp.
Tham khảo thêm: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/may-phat-dien-cummins-trung-quoc/page/4/

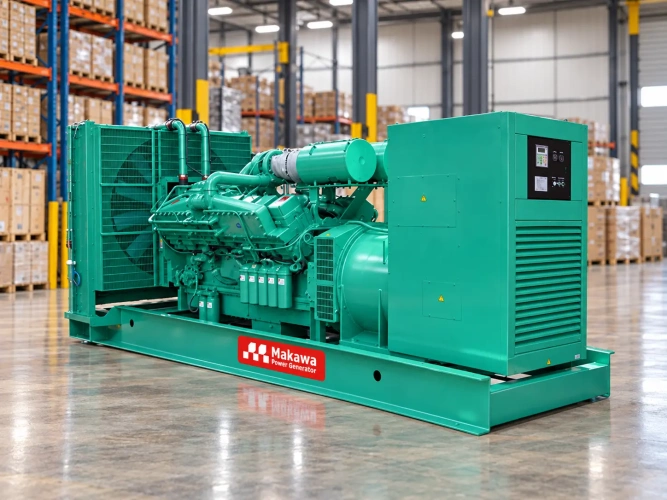

Cấu hình 570kW Prime có thể được xem xét cho nhà máy, nhà xưởng, kho vận và tòa nhà cần nguồn điện dự phòng ba pha. Khả năng đáp ứng phải được đánh giá từ danh sách phụ tải thực tế.
| Nhóm công trình | Nội dung cần kiểm tra |
|---|---|
| Nhà máy, nhà xưởng | Tải sản xuất ưu tiên, motor lớn nhất và trình tự khởi động |
| Tòa nhà thương mại | Thang máy, bơm, điều hòa và hệ số đồng thời |
| Kho lạnh, kho vận | Máy nén, dòng khởi động và thiết bị vận hành đồng thời |
| Bệnh viện | Tải thiết yếu, thời gian gián đoạn cho phép và phối hợp UPS |
| Công trình có UPS, biến tần | Đặc tính tải phi tuyến và hệ thống kích từ |
Giả sử nhóm tải cần duy trì có công suất tác dụng 450kW:
Tỷ lệ tải = 450 ÷ 570 × 100% ≈ 78,9% công suất Prime.
Đây mới là kiểm tra công suất tác dụng ở trạng thái vận hành. Cần kiểm tra thêm kVA, dòng khởi động, bước đóng tải và điều kiện môi trường trước khi kết luận máy phù hợp.
Trước khi chốt cấu hình, khách hàng nên rà soát các lưu ý trước khi mua máy phát điện công nghiệp để tránh thiếu hạng mục trong báo giá.

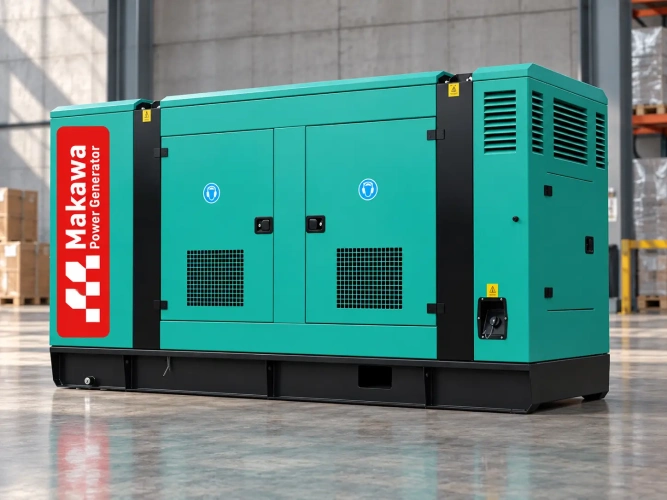

Đối với tổ máy sử dụng động cơ V12, phương án mặt bằng, cẩu hạ và thông gió phải theo bản vẽ thiết bị thực tế. Các nội dung cần thống nhất gồm:
Độ ồn, kích thước, trọng lượng và dung tích bồn dầu phụ thuộc cấu hình động cơ, đầu phát, vỏ chống ồn và yêu cầu dự án.
Sau bàn giao, cần tổ chức bảo dưỡng máy phát điện công nghiệp theo tài liệu thiết bị, giờ vận hành và điều kiện sử dụng.
XEM THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/
Giá thiết bị phụ thuộc cấu hình và phạm vi công việc. Khi so sánh báo giá, khách hàng cần kiểm tra:
| Hạng mục | Nội dung cần làm rõ |
|---|---|
| Tổ máy | Động cơ, đầu phát, bộ điều khiển và phụ kiện |
| Vỏ chống ồn | Kết cấu, thông gió và yêu cầu tiếng ồn |
| Chuyển nguồn | ATS, dòng định mức và thiết bị đóng cắt |
| Lắp đặt | Cáp, tiếp địa, ống xả, nền máy và hệ thống dầu |
| Vận chuyển | Giao hàng, cẩu hạ và đưa máy vào vị trí |
| Nghiệm thu | Chạy thử, tải giả nếu có, hồ sơ và đào tạo |
| Sau bán hàng | Điều kiện bảo hành và phạm vi bảo dưỡng |
Liên hệ Makawa qua hotline 0985 898 950 để nhận tư vấn và báo giá máy phát điện Cummins 713kVA. Khách hàng nên cung cấp danh sách tải, địa điểm lắp đặt, điện áp, yêu cầu ATS và tiến độ để lựa chọn phương án phù hợp.
Tại hệ số công suất 0,8, phép tính cho kết quả 570,4kW. Catalogue MKW-713CS công bố 570kW Prime; mức 713kVA được làm tròn từ 712,5kVA.
Catalogue Makawa công bố 630kW Standby, tương ứng 787,5kVA tại cosφ = 0,8 và làm tròn thành 788kVA.
Động cơ có 12 xi lanh bố trí chữ V, dung tích công tác 38 lít, đường kính và hành trình piston 159 × 159mm.
Có thể lựa chọn theo phương án cung cấp. Cần xác nhận đúng cấu hình, điện áp, hệ thống kích từ và điều kiện định mức.
Có thể thiết lập khi controller, ATS và đấu nối được cấu hình phù hợp. Chức năng cần được thử trong quá trình nghiệm thu.
Cần sử dụng dữ liệu đúng tổ máy và mức tải điện. Không lấy mức tiêu hao tại 100% công suất cơ Prime của động cơ để ghi thành tiêu hao tại 100% tải điện của tổ máy.
Không nên kết luận chỉ từ định mức Prime. Nhu cầu chạy tải cố định dài hạn cần được kiểm tra theo chế độ Continuous và điều kiện vận hành nhà sản xuất cho phép.
