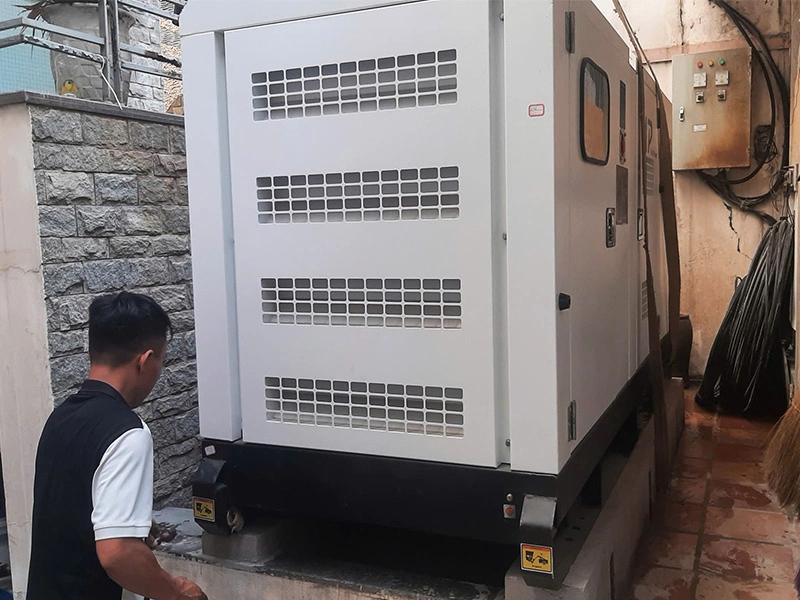

Hoàn thành lắp đặt máy phát điện Alanta Power 100kVA cho đơn vị truyền hình cáp cần đáp ứng hai tiêu chí cùng lúc: đủ tải vận hành thiết bị phát sóng và đủ ổn định để không gây gián đoạn tín hiệu khi chuyển nguồn. Với phòng kỹ thuật có máy chủ xử lý, encoder, thiết bị ghép kênh và hệ thống làm mát hoạt động liên tục, mất điện không chỉ làm tối màn hình — nó làm đứt tín hiệu đến toàn bộ thuê bao đang xem.
Bài này trình bày cách tính đúng công suất máy phát điện cho hệ thống truyền hình cáp, lý do ATS là bắt buộc (không phải tùy chọn), và những điểm kỹ thuật dễ bỏ qua khi thiết kế hệ thống dự phòng cho môi trường phát sóng.
1/ Vì sao phòng kỹ thuật phát sóng không thể chấp nhận gián đoạn điện?
Phòng kỹ thuật của một đài truyền hình cáp không có khái niệm “hết giờ”. Encoder chạy, headend chạy, máy chủ chạy — liên tục, song song, không nghỉ. Hàng nghìn thuê bao đang xem, hàng nghìn tín hiệu đang được xử lý và đẩy đi mỗi giây.
- Rồi điện lưới mất.
- Không có tiếng còi. Không có cảnh báo. Đột nhiên — tối.
- Toàn bộ hệ thống đứng lại trong tích tắc. Tín hiệu đứt đồng loạt. Hàng nghìn màn hình thuê bao chuyển sang màn hình xanh. Hotline CSKH bắt đầu rung — một cuộc, rồi mười cuộc, rồi không đếm được.
- Phòng kỹ thuật bật đèn khẩn cấp, khởi động thủ công từng hệ thống. Mất gần 20 phút để tín hiệu ổn định trở lại.
- 20 phút — với đài truyền hình cáp, đó là thời gian đủ để khách hàng tức giận, đủ để báo lỗi lên cấp trên, và đủ để cả phòng kỹ thuật nhớ mãi.
Không ai bị thương. Không có thiết bị hỏng. Nhưng câu hỏi không ai dám bỏ qua sau đó:
Nếu lần sau không phải vài giây — mà là vài tiếng?
Đây chính là lý do đơn vị liên hệ Makawa Power để thiết kế hệ thống điện dự phòng cho toàn bộ phòng kỹ thuật phát sóng.
2/ Phòng kỹ thuật phát sóng khác nhà máy sản xuất ở điểm nào khi chọn máy phát điện?
Nhà máy sản xuất có tải động cơ lớn — motor bơm, máy nén khí, băng tải — gây tải khởi động đột biến lên đến 5–7 lần dòng định mức. Kỹ sư tính toán máy phát điện cho nhà máy phải cộng thêm biên tải khởi động khá lớn.
Phòng kỹ thuật phát sóng không có tải động cơ lớn như vậy. Nhưng có vấn đề riêng mà nhiều người dễ bỏ qua:
Thiết bị điện tử phát sóng cực kỳ nhạy với chất lượng điện áp.
THD (Total Harmonic Distortion) cao, điện áp giao động ngoài ngưỡng cho phép — máy không hỏng ngay, nhưng hệ thống sẽ báo lỗi, tín hiệu bị nhiễu, và thiết bị vận hành không ổn định trong thời gian dài sau đó. Với encoder và headend, chênh lệch điện áp nhỏ cũng đủ để gây dropout tín hiệu mà kỹ thuật viên mất nhiều giờ mới tìm ra nguyên nhân.
Điều đó có nghĩa là tiêu chí chọn máy phát điện cho phòng phát sóng không phải chỉ là công suất — mà là:
- Chất lượng điện áp đầu ra ổn định, THD thấp
- ATS chuyển nguồn nhanh và không để lại chênh lệch điện thế trên dây trung tính
- Biên tải đủ rộng để máy không chạy sát tải — tránh quá nhiệt và sụt áp khi có tải bổ sung
3/ Tại sao chọn máy phát điện Alanta Power 100kVA cho tải thực tế chỉ 54kW?
Câu hỏi này xuất hiện trong mọi dự án: “Tải thực chỉ 54kW, sao không chọn máy 80kVA (64kW) cho tiết kiệm?”
Đây là cách Makawa tính:
3.1/ Bảng tính tải thực tế — Phòng kỹ thuật phát sóng
| Nhóm thiết bị | Tải vận hành (kW) | Ghi chú |
|---|---|---|
| Rack encoder + headend | ~22 kW | Tải ổn định, ít biến động |
| Hệ thống máy chủ | ~12 kW | Bao gồm storage, networking |
| Precision cooling | ~14 kW | Chạy liên tục, không tắt |
| UPS tổng + tải phụ trợ | ~6 kW | Sạc ắc quy + thiết bị kiểm soát |
| Tổng tải thiết yếu | ~54 kW | Đo tại tủ điện chính |
Áp dụng hệ số dự phòng 1,25 và cos φ = 0,8:
Công suất máy phát yêu cầu = 54 kW × 1,25 ÷ 0,8 = 84,4 kVAGiữa 80kVA và 100kVA, khoảng cách không lớn về giá nhưng lớn về biên an toàn. Chọn 100kVA vì:
- Máy chạy ở khoảng 54% tải — vùng vận hành hiệu quả nhất cho động cơ diesel (55–75% tải)
- Tránh wet stacking: chạy dưới 40% tải liên tục gây bám muội trong xy lanh, rút ngắn tuổi thọ động cơ nghiêm trọng
- Có biên hấp thụ nếu cần bật thêm tải (thêm rack, thêm thiết bị giám sát, hệ thống dự phòng nóng)
- Chênh lệch đầu tư không đáng kể so với rủi ro phải nâng cấp máy sau 2–3 năm
Thiết bị được chọn: Máy phát điện 100kVA Alanta Power — dòng G7 với động cơ châu Âu, đầu phát có THD thấp, phù hợp với yêu cầu chất lượng điện áp của thiết bị điện tử nhạy cảm.
Nếu bạn đang cân nhắc công suất máy phát điện cho công trình tương tự, Makawa có thể đo tải thực tế và tính toán cấu hình trước khi báo giá — tránh mua thiếu hoặc thừa tải không cần thiết.
THAM KHẢO THÊM: https://makawa.vn/sanpham/cong-suat-may-phat-dien/may-phat-dien-100kva/
4/ ATS 3 cực hay 4 cực cho phòng kỹ thuật phát sóng?
Đây là chi tiết kỹ thuật nhỏ nhưng ảnh hưởng trực tiếp đến sự an toàn của thiết bị phát sóng. Nhiều dự án bỏ qua điểm này và phát sinh sự cố sau khi đã lắp đặt xong.
4.1/ ATS 3 cực hoạt động thế nào?
ATS 3 cực chỉ cắt 3 pha khi chuyển nguồn, dây trung tính vẫn giữ nguyên kết nối với lưới điện. Trong hầu hết công trình dân dụng và nhà máy sản xuất thông thường, điều này hoạt động ổn.
4.2/ Tại sao 3 cực không phù hợp cho phòng phát sóng?
Khi dây trung tính của lưới và trung tính của máy phát không được cách ly hoàn toàn, sự lệch pha giữa hai nguồn có thể tạo ra chênh lệch điện thế trên dây trung tính. Con số này không đủ để nổ cầu chì hay kích hoạt CB — nhưng đủ để gây lỗi trên thiết bị điện tử nhạy cảm như encoder, card xử lý tín hiệu, và nguồn cấp cho rack server.
Một vài mili-giây nhiễu trên đường trung tính khi chuyển nguồn = dropout tín hiệu = hàng nghìn thuê bao mất sóng.
4.3/ Tại sao chọn ATS 4 cực?
ATS 4 cực cắt cả dây trung tính, hoàn toàn tách nguồn lưới và nguồn máy phát trong quá trình chuyển mạch. Không có chênh lệch điện thế, không có nhiễu trên đường trung tính, thiết bị phát sóng không “thấy” sự chuyển nguồn nào khác ngoài khoảng trống điện ~10–15 giây mà UPS đã che khuất.
Kết luận: Với phòng kỹ thuật phát sóng, ATS 4 cực là lựa chọn kỹ thuật đúng — không phải tùy chọn.
4.4/ So sánh nhanh ATS 3 cực vs 4 cực
| Tiêu chí | ATS 3 cực | ATS 4 cực |
|---|---|---|
| Cắt dây trung tính | Không | Có |
| Phù hợp tải điện tử nhạy cảm | Rủi ro | Khuyến nghị |
| Phù hợp tải động cơ thông thường | Được | Được |
| Chi phí | Thấp hơn | Cao hơn ~15–25% |
| Áp dụng cho dự án này | Không | ✅ Đã lắp |
5/ Quy trình triển khai thực tế từ khảo sát đến nghiệm thu
5.1/ Bước 1 — Khảo sát và phân vùng tải
Đội kỹ thuật Makawa Power xuống công trình, đo tải thực tế tại tủ điện phòng kỹ thuật và phân loại từng nhóm thiết bị. Xác định rõ:
- Tải ưu tiên vào mạch ATS (rack phát sóng, precision cooling, máy chủ, UPS tổng)
- Tải không cần đưa vào (điều hòa văn phòng, chiếu sáng hành lang, ổ cắm thông thường)
Phân vùng tải đúng giúp máy 100kVA không phải gánh điều hòa toàn tòa nhà — khi đó biên tải thực sự có ý nghĩa.
5.2/ Bước 2 — Thiết kế hệ thống

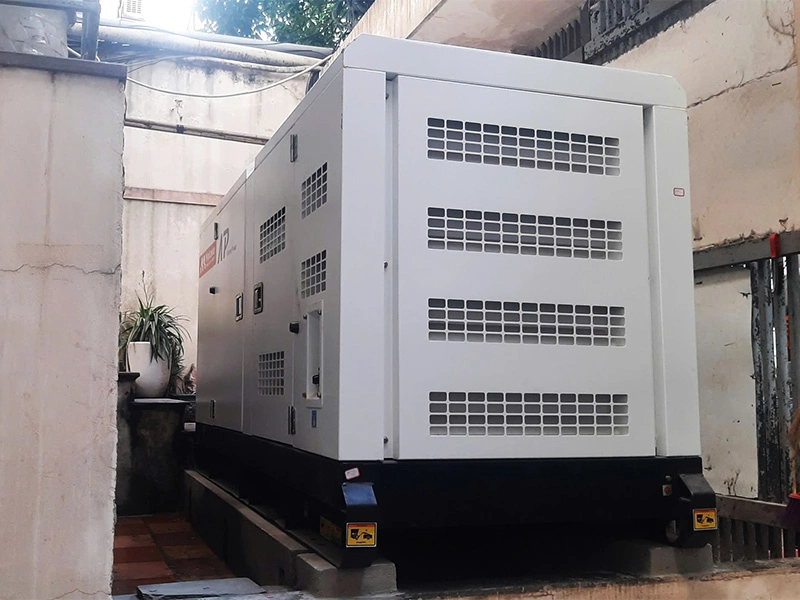

- Xác định vị trí đặt máy: thông gió đầy đủ, ống xả độc lập ra ngoài, bệ chống rung phù hợp với kết cấu sàn
- Cấu hình tủ ATS 4 cực tích hợp bộ điều khiển DeepSea DSE7310 — hỗ trợ giám sát từ xa qua web và lịch chạy thử tự động hàng tháng
- Phối hợp với UPS đang có: ATS chuyển nguồn trong 10–15 giây, UPS duy trì điện trong khoảng thời gian đó để thiết bị không bị mất nguồn

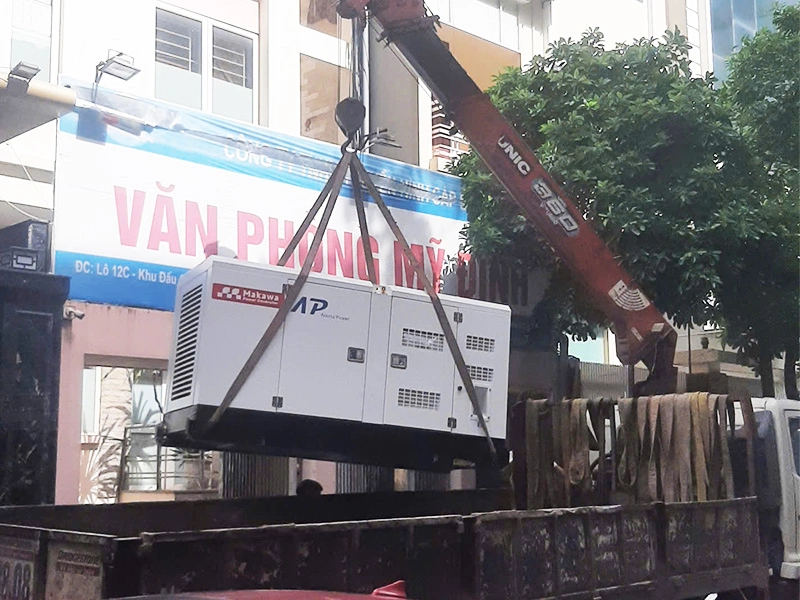

5.3/ Bước 3 — Lắp đặt và đấu nối
Toàn bộ đấu nối bao gồm: tủ ATS vào tủ điện chính, dây tín hiệu giữa tủ ATS và bộ điều khiển DeepSea, đường ống xả kín khí. Kiểm tra cách điện trước khi cấp nguồn.
5.4/ Bước 4 — Chạy thử tải
Chạy thử 75% tải trong 2 giờ liên tục. Thực hiện test chuyển nguồn ATS 3 lần, ghi nhận thời gian chuyển nguồn thực tế, điện áp và tần số đầu ra tại các mốc tải khác nhau.
5.5/ Bước 5 — Nghiệm thu và bàn giao
Bàn giao hồ sơ kỹ thuật, cài đặt lịch chạy thử tự động 30 phút mỗi tháng, hướng dẫn đội vận hành nhận biết cảnh báo lỗi trên bộ điều khiển DeepSea.
6/ Kết quả nghiệm thu thực tế
| Hạng mục kiểm tra | Chỉ tiêu yêu cầu | Kết quả thực tế |
|---|---|---|
| Thời gian khởi động máy đạt tải ổn định | ≤ 15 giây | 12 giây |
| Số lần test chuyển nguồn ATS | 3 lần | 3/3 thành công |
| Điện áp đầu ra trong suốt quá trình chạy thử | 380–400V | 398–402V |
| Tần số đầu ra | 49,5–50,5 Hz | Ổn định trong ngưỡng |
| Cảnh báo lỗi trên thiết bị phát sóng | Không được có | Không phát sinh |
| Dropout tín hiệu trong các lần test chuyển nguồn | Không được có | Không phát sinh |
Kết quả này đạt yêu cầu bởi sự phối hợp của 3 yếu tố: máy phát chất lượng điện áp đầu ra ổn định, ATS 4 cực loại bỏ nhiễu trung tính, và UPS che khoảng trống 12 giây trong quá trình chuyển nguồn.
Lần mất điện tiếp theo — nếu có — sẽ không ai biết trong phòng kỹ thuật.
7/ Những lỗi thường gặp khi lắp máy phát điện cho cơ sở phát sóng hoặc thiết bị điện tử nhạy cảm
1. Chọn ATS 3 cực thay vì 4 cực Tiết kiệm một khoản nhỏ khi mua, nhưng tạo rủi ro nhiễu trên đường trung tính — thiết bị phát sóng có thể báo lỗi mà không rõ nguyên nhân sau khi chuyển nguồn.
2. Đưa toàn bộ phụ tải văn phòng vào mạch ATS Điều hòa hành lang, chiếu sáng, ổ cắm thông thường không cần điện dự phòng ngay lập tức. Đưa tất cả vào mạch ATS làm máy phát phải gánh tải không cần thiết, thu hẹp biên dự phòng.
3. Không kiểm tra phối hợp giữa ATS và UPS Nếu UPS không duy trì đủ thời gian hoặc ATS chuyển nguồn không đúng chuỗi tín hiệu, thiết bị phát sóng vẫn có thể mất điện một khoảnh khắc ngay cả khi đã có cả UPS lẫn máy phát.
4. Không cài lịch chạy thử định kỳ Máy phát điện để lâu không nổ máy sẽ hỏng hệ thống nhiên liệu, hỏng ắc quy khởi động, pin bộ điều khiển hết. Khi điện lưới thực sự mất, máy không khởi động được. Lịch chạy thử 30 phút mỗi tháng là thiết yếu, không phải tùy chọn.
5. Chọn công suất máy quá sát tải Máy chạy ở 85–95% tải định mức liên tục sẽ quá nhiệt, tăng tiêu hao nhiên liệu và giảm tuổi thọ động cơ nhanh hơn nhiều so với dự tính ban đầu.
Nếu công trình của bạn có yêu cầu tương tự — phòng kỹ thuật phát sóng, thiết bị điện tử nhạy cảm, trung tâm dữ liệu hoặc cơ sở hạ tầng cần điện ổn định liên tục — Makawa có thể hỗ trợ:
- Khảo sát và đo tải thực tế tại công trình
- Đề xuất cấu hình máy phát điện, ATS và phương án tích hợp với UPS hiện có
- Lắp đặt, chạy thử và bàn giao nghiệm thu đầy đủ hồ sơ kỹ thuật
Gửi danh sách thiết bị điện và yêu cầu kỹ thuật cho Makawa để nhận đề xuất cấu hình và báo giá theo thực tế công trình.
Lần mất điện tiếp theo — nếu có — sẽ không ai biết trong phòng kỹ thuật.
