Công suất
1250 kVA
Động cơ
MITSUBISHI
Đầu phát điện
Stamford/Leroy Somer
Bảng điều khiển
Deepsea (UK)
Độ ồn
≤80 dB(A)
Tiêu hao nhiên liệu
261 lít/giờ
– Máy nhập khẩu trực tiếp nguyên chiếc chính hãng 100%
– Đầy đủ hồ sơ gốc CO, CQ, Packing List
– Phụ kiện, linh kiện chính hãng đầy đủ kèm theo
– Cam kết giá cạnh tranh nhất thị trường
– Lắp đặt, hướng dẫn vận hành tận nơi miễn phí
– Bảo hành chính hãng tại nơi sử dụng
– Giao hàng tận nơi, nhanh chóng toàn quốc Việt Nam
– Liên hệ để được tư vấn miễn phí và nhận báo giá tốt nhất
– Mã máy : MKW-1250MSJ
– Công suất liên tục : 1250 kVA
– Công suất dự phòng : 1375 kVA
CHI TIẾT SẢN PHẨM

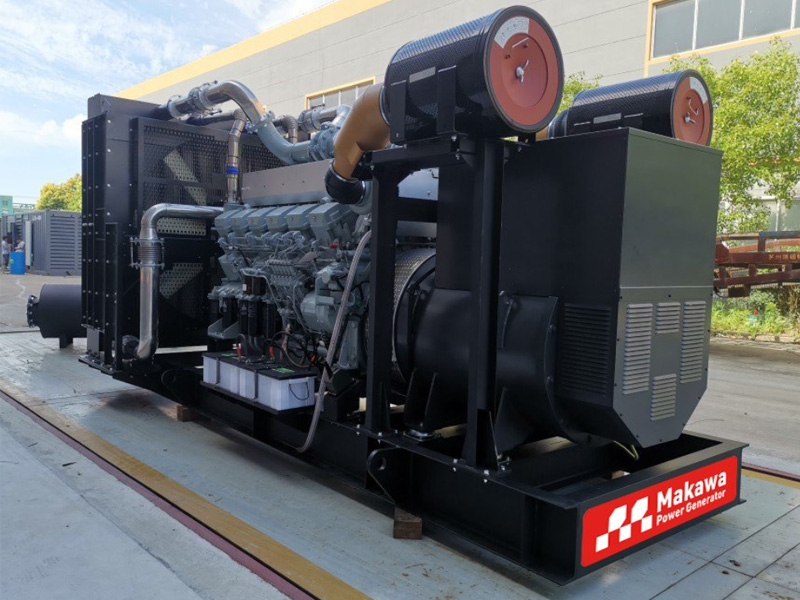

Máy phát điện Mitsubishi 1250kVA dùng động cơ S12R-PTA (V12, 49,03 lít) cho công suất Prime 1250kVA (1000kW) và Standby 1375kVA (1100kW) ở 50Hz, 400/230V. Dòng định mức khoảng 1804A tại 400V. Đầu phát chọn Stamford hoặc Leroy-Somer; bảng điều khiển Deepsea DSE6120 hoặc DSE7320.
Bảng dưới là cấu hình tham chiếu của tổ máy ở 50Hz. Công suất kW tính ở hệ số công suất cosφ 0,8. Dòng điện tính cho lưới ba pha 400V.
| Hạng mục | Thông số |
|---|---|
| Công suất Prime (liên tục) | 1250kVA / 1000kW |
| Công suất Standby (dự phòng) | 1375kVA / 1100kW |
| Điện áp / số pha | 400/230V, 3 pha 4 dây (đầu phát dải 380–415V) |
| Tần số / tốc độ | 50Hz / 1500 vòng/phút |
| Dòng định mức tại 400V | 1804A (Prime) / 1985A (Standby) |
| Động cơ | Mitsubishi S12R-PTA, 12 xi-lanh chữ V, 49,03 lít, tăng áp |
| Đầu phát | Stamford hoặc Leroy-Somer, 4 cực, không chổi than, IP23, cấp cách điện H |
| Bộ điều khiển | Deepsea DSE6120 hoặc DSE7320 |
| Hệ điện khởi động | 24V DC |
| Tiêu hao nhiên liệu tại 100% tải Prime | khoảng 261 lít/giờ* |
| Kích thước, khối lượng, độ ồn | Phụ thuộc cấu hình tổ máy trần hay vỏ chống ồn; Makawa gửi bản vẽ theo cấu hình đặt hàng |
* Số tham chiếu theo catalogue tổ máy của Makawa, phụ thuộc cấu hình, loại dầu và điều kiện đo. Cách tự kiểm tra tiêu hao có ở mục nhiên liệu bên dưới.

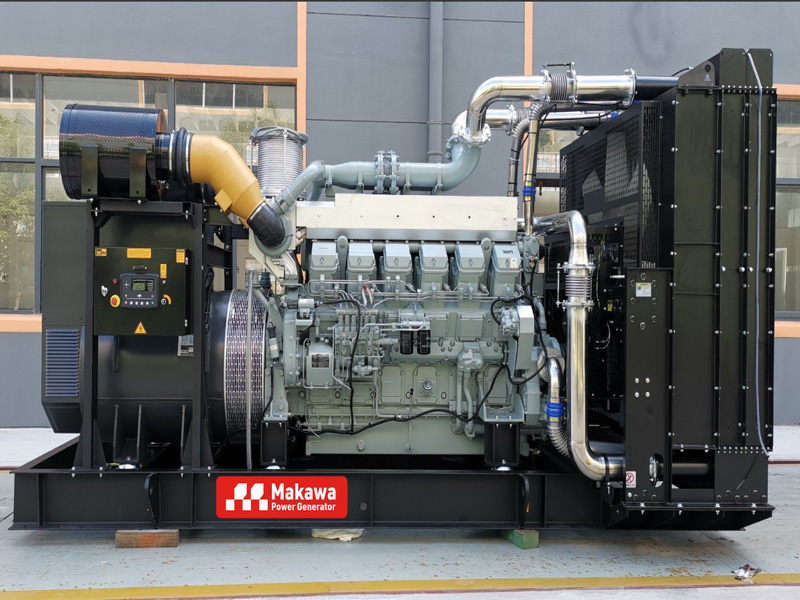

S12R-PTA là động cơ diesel 12 xi-lanh bố trí chữ V 60° của Mitsubishi Heavy Industries. Động cơ nạp khí bằng tăng áp, làm mát bằng nước kèm làm mát khí nạp. Các số liệu dưới đây theo trang thông số chính hãng của MHI.
| Hạng mục | Thông số động cơ S12R-PTA |
|---|---|
| Kiểu động cơ | Diesel 4 kỳ, phun nhiên liệu trực tiếp |
| Xi-lanh / bố trí | 12 xi-lanh, chữ V 60° |
| Đường kính × hành trình | 170 × 180 mm |
| Dung tích xi-lanh | 49,03 lít |
| Nạp khí | Tăng áp (turbo) |
| Làm mát | Nước, có mạch làm mát khí nạp |
| Hệ thống nhiên liệu | Bơm cao áp dãy (2 bơm in-line) |
| Hệ điện | 24V |
| Chiều quay (ISO 1204) | Ngược chiều kim đồng hồ |
| Kích thước động cơ (D × R × C) | 2571 × 1360 × 1592 mm |
| Khối lượng khô | 5350 kg |
| Khí thải | Hãng ghi “Not regulated” (không phân cấp khí thải) |
| Chế độ | Có quạt làm mát (kWm / bhp / kVA) | Không quạt (kWm / bhp / kVA) |
|---|---|---|
| Prime | 1080 / 1448 / 1283 | 1110 / 1488 / 1318 |
| Standby | 1190 / 1595 / 1413 | 1220 / 1635 / 1449 |
Tổ máy dùng két nước gắn trên máy lấy số liệu cột “có quạt”. Đối chiếu với công suất tổ máy:
Biên chỉ khoảng 3% kéo theo hai hệ quả. Không thể ép tải vượt Prime. Mức giảm công suất do nhiệt độ phòng máy hoặc độ cao sẽ ăn hết biên này. Mức giảm cụ thể phải tra đường cong của hãng cho đúng cấu hình, không dùng con số chung.

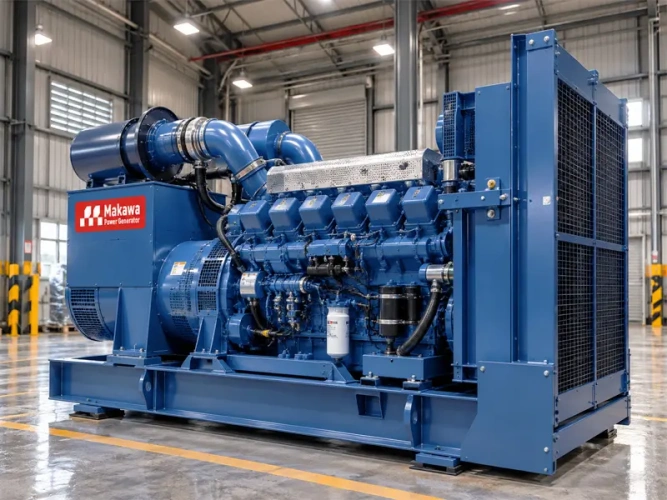

Con số 1250kVA mang hai nghĩa trên thị trường. Cấu hình dùng động cơ S12R-PTA ở trên coi 1250kVA là công suất Prime. Một số model Mitsubishi khác (ví dụ MGS1300R, theo thông số niêm yết của đơn vị phân phối) ghi 1250kVA là Standby, còn Prime chỉ 1125kVA.
| Công suất | Cấu hình A: Prime 1250kVA | Cấu hình B: Standby 1250kVA |
|---|---|---|
| Prime | 1250kVA / 1000kW | 1125kVA / 900kW |
| Standby | 1375kVA / 1100kW | 1250kVA / 1000kW |
| Chênh lệch Prime | — | thấp hơn 125kVA (10%) |
Chênh lệch này đổi kết quả chọn máy. Với tải liên tục trung bình 650kW, cấu hình A đạt 65% Prime (650 ÷ 1000). Cấu hình B đạt 72% Prime (650 ÷ 900), vượt ngưỡng 70% thông lệ cho vận hành liên tục.
Khi so các báo giá, yêu cầu ghi rõ bốn mục: Prime hay Standby, kVA và kW, hệ số công suất, điều kiện đo (40°C, độ cao tối đa 1000m).
Đầu phát phải có công suất liên tục từ 1250kVA và công suất dự phòng từ 1375kVA, bằng hoặc lớn hơn tổ máy, không bao giờ nhỏ hơn. Hãng đầu phát công bố công suất theo từng cấp nhiệt độ, nên cần đọc đúng dòng “liên tục, cấp H” thay vì dòng Standby.
| Thông số đầu phát | Yêu cầu cho tổ máy 1250kVA |
|---|---|
| Công suất liên tục (Prime) | từ 1250kVA / 1000kW (cosφ 0,8) |
| Công suất dự phòng (Standby) | từ 1375kVA / 1100kW |
| Điện áp | 400/230V, 3 pha 4 dây (dải 380–415V) |
| Tần số / số cực | 50Hz / 4 cực (1500 vòng/phút) |
| Cấp bảo vệ | IP23 (một số khung có tùy chọn IP44) |
| Cấp cách điện | Cấp H |
| Kích từ / AVR | Không chổi than, kích từ PMG hoặc AREP; AVR điều chỉnh điện áp |
| Ổn định điện áp | ±0,25% đến ±1% tùy loại AVR |
| Hiệu suất | khoảng 95–97% tùy khung và mức tải |
| Méo dạng sóng (theo datasheet Stamford) | dưới 1,5% không tải; dưới 5% với tải tuyến tính cân bằng |
| Bước bối dây | 2/3 |
| Chịu ngắn mạch | 300% dòng định mức trong 10 giây |
Hai ví dụ cho thấy vì sao phải đọc đúng cỡ khung. Theo datasheet hãng, khung Stamford S6L1D-F4 ở 400V có công suất liên tục cấp H là 1150kVA và Standby 1190kVA. Cả hai thấp hơn mức 1250/1375kVA cần có, dù cùng dòng S6. Đầu phát Leroy-Somer LSA 50.2 có dải công suất liên tục 1100–1640kVA ở 40°C theo trang sản phẩm của Nidec Leroy-Somer, nên phải chọn đúng cỡ trong dải đó.
Tải phi tuyến như UPS, biến tần, bộ sạc sinh sóng hài và làm nóng cuộn dây đầu phát. Khi tỷ lệ tải phi tuyến cao, tăng cỡ đầu phát chứ không tăng cỡ động cơ.
XEM THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/may-phat-dien-mitsubishi/page/2/
Cả hai là bộ điều khiển Deepsea cho tổ máy đơn, có chức năng khởi động tự động khi mất lưới (AMF). DSE7320 mở rộng thêm kết nối truyền thông, đo công suất và mở rộng ngõ vào/ra.
| Tiêu chí | DSE6120 | DSE7320 |
|---|---|---|
| Chức năng chính | Khởi động tự động, giám sát lưới, điều khiển chuyển tải | Khởi động tự động, giám sát lưới, điều khiển chuyển tải, đo công suất |
| Nguồn cấp | 8–35V DC (tương thích hệ 24V) | 8–35V DC (tương thích hệ 24V) |
| Màn hình | LCD có đèn nền, đèn LED cảnh báo | LCD 4 dòng có đèn nền, đa ngôn ngữ |
| Đo điện áp máy phát | 15–333V AC (pha–trung tính) | 15–415V AC (pha–trung tính), 26–719V AC (pha–pha) |
| Ngõ vào/ra | 6 vào số, 3 vào analog, 6 ngõ ra | Vào/ra số và analog cấu hình được, mở rộng qua DSENet |
| Truyền thông | USB (cấu hình bằng DSE Configuration Suite) | USB, RS232, RS485, DSENet; Modbus RTU; cảnh báo SMS (cần modem ngoài) |
| Cấp bảo vệ mặt trước | IP65 (có gioăng) | IP65 (có gioăng) |
| Nhiệt độ làm việc | −30°C đến +70°C | −30°C đến +70°C |
Số liệu DSE6120 theo datasheet DSE6110/6120; DSE7320 theo datasheet DSE7310/7320 MKII. Phiên bản giao kèm tổ máy có thể là thế hệ MKII, hãy đối chiếu datasheet đi theo thiết bị.
Chọn công suất theo tải tính toán của công trình, không cộng dồn công suất đặt của thiết bị. Tổ máy bị chặn bởi hai giới hạn độc lập: đầu phát chặn ở kVA, động cơ chặn ở kW.
| cosφ của tải | kW lấy được | kVA thực | Phần chặn |
|---|---|---|---|
| 1,00 | 1000 | 1000 | Động cơ chặn; đầu phát dư 250kVA |
| 0,80 | 1000 | 1250 | Điểm thiết kế, cả hai cùng chạm |
| 0,60 | 750 | 1250 | Đầu phát chặn; động cơ dư 250kW |
Tải có cosφ 0,95 vẫn chỉ lấy được 1000kW, không phải 1187kW. Con số 1000kW là trần cứng của động cơ; 1250kVA chỉ là trần mềm của đầu phát.
Theo thông lệ ISO 8528, tải trung bình 24 giờ của chế độ Prime không vượt khoảng 70% công suất Prime. Tải vận hành tối ưu là 70–80%. Chạy dài hạn dưới 30% tải khiến dầu cháy chưa hết đọng trong ống xả (wet stacking).
| Tải tính toán | Gợi ý |
|---|---|
| Liên tục trung bình dưới 560kW | Xem tổ máy 1000kVA (Prime 800kW × 70%) |
| Liên tục trung bình 560–700kW | Tổ máy 1250kVA Prime (1000kW × 70% = 700kW) |
| Liên tục trung bình trên 700kW | Lên dải 1500kVA hoặc chạy song song |
| Chỉ dự phòng mất điện, giờ chạy ít | Tải đỉnh đến khoảng 880kW (80% của Standby 1100kW) |
Đây là quy tắc kinh nghiệm để khoanh vùng. Chốt công suất cần bảng phụ tải chi tiết, hệ số đồng thời và phương thức khởi động động cơ lớn nhất.
Động cơ điện khởi động trực tiếp có dòng khởi động 5–7 lần dòng định mức, đủ gây sụt áp và làm tổ máy ngắt dù công suất trung bình còn dư. Giảm bằng khởi động sao-tam giác, khởi động mềm hoặc biến tần. Bạn có thể xem thêm tổ máy phát điện công suất 1250kVA của Makawa để so với các cấu hình cùng cỡ.
XEM THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/
Số tham chiếu của Makawa là khoảng 261 lít/giờ ở 100% tải Prime (1000kW), theo catalogue tổ máy. Chạy 8 giờ liên tục ở mức này cần khoảng 2088 lít, chạy 24 giờ cần khoảng 6264 lít. Tải thấp hơn tiêu hao thấp hơn theo đường cong của hãng, không giảm tuyến tính.
Bạn có thể tự kiểm tra bất kỳ con số tiêu hao nào bằng công thức:
Lít/giờ = công suất trục động cơ (kW) × suất tiêu hao (g/kWh) ÷ 840
Trong đó 840 g/lít là khối lượng riêng gần đúng của dầu diesel. Công suất trục bằng công suất điện chia hiệu suất đầu phát: 1000kW ÷ 0,95 ≈ 1053kW. Với 261 lít/giờ, suất tiêu hao hàm ý khoảng 208 g/kWh. Ngược lại, báo giá ghi 190 lít/giờ cho 1000kW tương ứng khoảng 152 g/kWh, thấp bất thường so với diesel tốc độ cao. Hãy yêu cầu đường cong tiêu hao của hãng cho con số như vậy, ghi rõ mức tải và điều kiện đo.
Makawa Power hỗ trợ tính tải và chốt cấu hình, phối hợp tủ ATS, lắp đặt, cách âm, hòa đồng bộ và bảo dưỡng định kỳ. Bạn có thể xem thêm các dòng máy phát điện Mitsubishi tại Makawa Power và máy phát điện công nghiệp Makawa khác để so sánh.
Để nhận bảng chọn công suất và 2 phương án cấu hình, hãy gửi 4 số liệu: tổng tải tính toán (kW) và hệ số công suất; động cơ lớn nhất cùng cách khởi động; nhiệt độ và thông gió phòng máy; có cần ATS hoặc chạy song song hay không. Bạn có thể liên hệ Makawa hoặc gọi trực tiếp.
Tại cosφ 0,8: P = S × cosφ = 1.250 × 0,8 = 1.000 kW. Cần kiểm soát cả giới hạn kW và kVA khi vận hành.
Bài viết đề xuất 1.375 kVA ESP, tương ứng 1.375 × 0,8 = 1.100 kW. Giá trị giao hàng phải theo datasheet tổ máy được xác nhận.
Tại 50 Hz, công suất cơ có quạt là 1.080 kWm Prime và 1.190 kWm Standby. Đây là công suất cơ, khác công suất điện tổ máy.
Nên so sánh cấu hình cụ thể về công suất, hệ kích từ, khả năng đáp ứng tải, dịch vụ, giá và tiến độ cung cấp.
Cần dữ liệu đúng cấu hình tổ máy hoặc kết quả thử nghiệm. Suất tiêu hao g/kWh trong catalogue động cơ chưa phải mức lít/giờ của tổ máy.
Có, khi được cấu hình và đấu nối đúng. Hệ thống cần thêm ATS hoặc thiết bị đóng cắt để tự động chuyển tải.
Không nên mặc định từ thông số PRP. Phải tuân thủ chế độ tải, giới hạn vận hành và lịch bảo dưỡng được nhà sản xuất xác nhận.
Cần tính theo công suất động cơ, phương pháp khởi động, tải đang vận hành và độ sụt áp cho phép.
