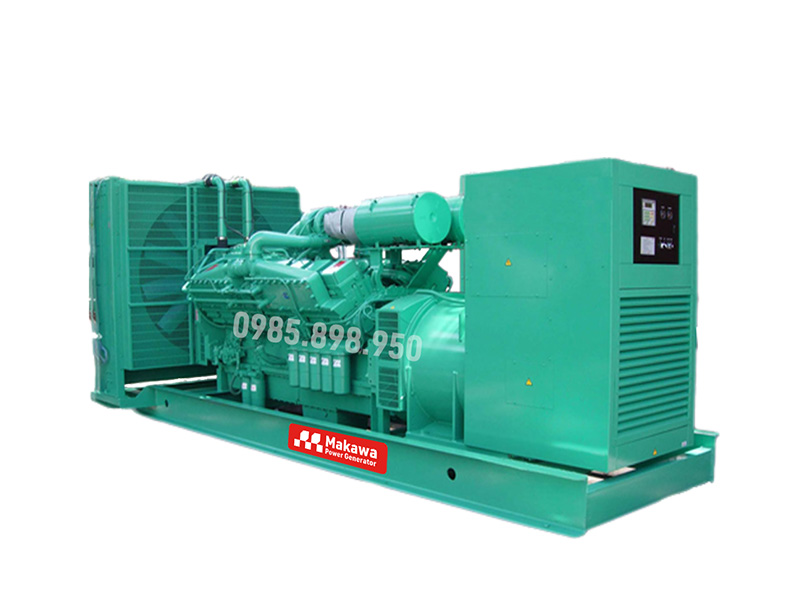

Máy phát điện Cummins 625kVA cấu hình MKW-625CS sử dụng động cơ KTAA19-G6A, tùy chọn đầu phát Stamford hoặc Leroy-Somer và bộ điều khiển Deep Sea DSE7320. Catalogue Makawa công bố công suất tổ máy 625kVA Prime và 688kVA Standby; định mức cung cấp cần được xác nhận theo cấu hình thực tế.
Đối với nhà máy, tòa nhà và công trình công nghiệp, lựa chọn máy phát cần dựa trên phụ tải vận hành, dòng khởi động và điều kiện lắp đặt. Công suất kVA phù hợp phải đi cùng động cơ, đầu phát và hệ thống chuyển nguồn được lựa chọn đồng bộ.
1/ Thông số tổng quan máy phát điện Cummins 625kVA
Hạng mục
Thông số cấu hình tham khảo
Model tổ máy
MKW-625CS
Động cơ
Cummins KTAA19-G6A
Công suất Prime công bố trong catalogue Makawa
625kVA / 500kW
Công suất Standby công bố trong catalogue Makawa
688kVA, tương đương khoảng 550kW
Hệ số công suất định mức
0,8
Tần số
50Hz
Tốc độ động cơ
1.500 vòng/phút
Hệ thống điện
3 pha
Điện áp tham chiếu
400V
Đầu phát
Stamford hoặc Leroy-Somer theo cấu hình đặt hàng
Bộ điều khiển
Deep Sea DSE7320
Nhiên liệu
Diesel
Làm mát động cơ
Bằng chất lỏng
Kiểu máy

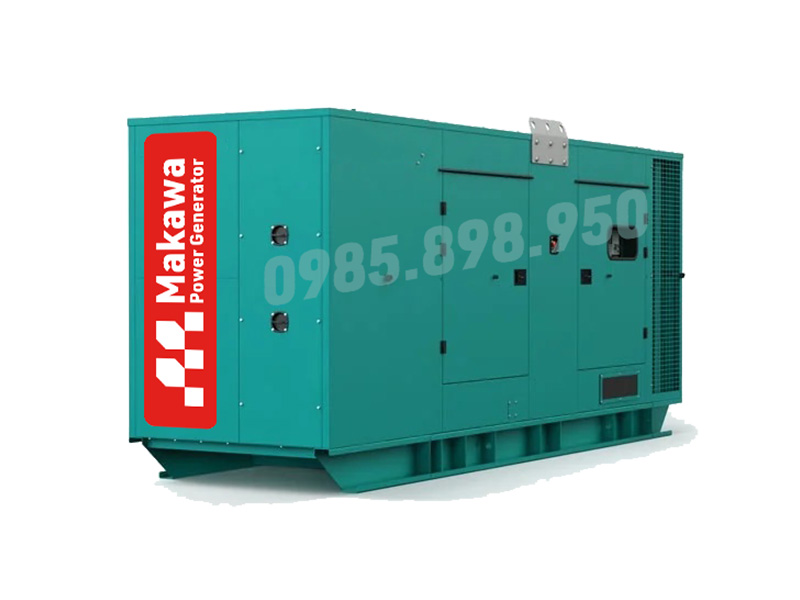

Máy trần hoặc có vỏ chống ồn theo phương án cung cấp
Các mức công suất trên là công bố của catalogue tổ máy Makawa, không phải định mức riêng của động cơ hoặc đầu phát. Khi đặt hàng, cần thống nhất điện áp, điều kiện môi trường, chế độ vận hành và hồ sơ chứng minh công suất.
1.1/ 625kVA bằng bao nhiêu kW?
Với hệ số công suất 0,8:
P = S × cosφ = 625kVA × 0,8 = 500kW.
Đối với mức dự phòng 550kW:
S = P ÷ cosφ = 550 ÷ 0,8 = 687,5kVA ≈ 688kVA.
Do đó, 625kVA tương ứng 500kW tại hệ số công suất 0,8. Tuy nhiên, phép quy đổi không thay thế việc kiểm tra khả năng cấp điện của tổ máy cho phụ tải thực tế.
1.2/ Phân biệt Prime và Standby
Prime áp dụng cho chế độ tải biến thiên theo điều kiện của nhà sản xuất. Standby phục vụ cấp điện dự phòng khi nguồn điện chính bị gián đoạn.
Không nên coi công suất Prime là khả năng chạy tải cố định 100% liên tục 24/7. Với công trình dùng máy làm nguồn điện chính hoặc chạy nhiều giờ mỗi ngày, cần xác nhận riêng chế độ công suất và giới hạn vận hành.
2/ Động cơ Cummins KTAA19-G6A
KTAA19-G6A là động cơ diesel 6 xi lanh thẳng hàng, turbo tăng áp và làm mát khí nạp kiểu không khí–không khí. Bảng thông số cần phân biệt rõ công suất cơ của động cơ với công suất điện của tổ máy.
2.1/ Bảng thông số động cơ KTAA19-G6A
Hạng mục
Thông số theo tài liệu tham chiếu
Nhà sản xuất
Chongqing Cummins Engine Company
Model
KTAA19-G6A
Kiểu động cơ
Diesel, 4 kỳ
Số xi lanh
6 xi lanh thẳng hàng
Dung tích công tác
Khoảng 19 lít
Đường kính × hành trình piston
159 × 159mm
Nạp khí
Turbo tăng áp, làm mát khí nạp không khí–không khí
Tỷ số nén
13,9:1 theo phiên bản FR-4597, CPL 3959
Tốc độ cấu hình 50Hz
1.500 vòng/phút
Công suất cơ Standby tại 1.500 vòng/phút
610kW / 818BHP
Công suất cơ Prime
Không công bố trong tài liệu đối chiếu
Làm mát
Bằng chất lỏng
Nguồn: Engine Data Sheet do Chongqing Cummins phát hành, bản lưu trên website Cumsen Power, và bảng cấu hình Chongqing Cummins năm 2024. Tỷ số nén cùng các thông số phụ phải được đối chiếu theo đúng phiên bản động cơ bàn giao.
610kW là công suất cơ Standby, không phải công suất điện đầu ra. Một phần công suất phục vụ tổn hao đầu phát và các bộ phận phụ trợ.
Định mức Prime 500kW của tổ máy cần có tài liệu xác nhận của nhà sản xuất tổ máy và căn cứ áp dụng phù hợp cho động cơ. Không xác định định mức này bằng cách tự giảm phần trăm từ công suất Standby.
Đầu phát cần đáp ứng công suất tổ máy tại đúng điện áp, tần số, nhiệt độ môi trường và cấp tăng nhiệt. Công suất định mức riêng của đầu phát có thể lớn hơn công suất điện công bố của tổ máy.
3.1/ Bảng đầu phát tham chiếu cho phương án lựa chọn
Bảng dưới đây sử dụng hai cấu hình đầu phát đã đối chiếu tài liệu hãng, có mức công suất phù hợp để xem xét cho tổ máy 625/688kVA tại 400V, 50Hz, môi trường 40°C. Đây là phương án tham chiếu; thiết bị cung cấp cuối cùng theo hồ sơ đặt hàng.
Hạng mục
Stamford
Leroy-Somer
Công suất Continuous, cấp H, tăng nhiệt 125K, môi trường 40°C
670kVA / 536kW
660kVA / 528kW
Công suất Standby, tăng nhiệt 150K, môi trường 40°C
710kVA / 568kW
700kVA / 560kW
Điện áp dùng để đối chiếu
400V
400V
Tần số
50Hz
50Hz
Số pha
3 pha
3 pha
Số cực
4 cực
4 cực
Tốc độ
1.500 vòng/phút
1.500 vòng/phút
Hệ số công suất định mức
0,8
0,8
Cấp cách điện
H
H
Cấp bảo vệ
IP23
IP23
Điều chỉnh điện áp
AVR
AVR
Hệ thống kích từ
Theo cấu hình AVR và tùy chọn đặt hàng
SHUNT, AREP+ hoặc PMG theo cấu hình
Các mức công suất trên được lấy từ datasheet Stamford và catalogue Leroy-Somer. Khi lựa chọn còn phải kiểm tra khớp nối, mặt bích, điều kiện giảm công suất và đáp ứng tải khởi động; không chỉ so sánh kVA.
3.2/ Vì sao không ghi công suất đầu phát bằng công suất tổ máy?
Tổ máy được công bố ở một mức công suất điện cụ thể, trong khi đầu phát có định mức riêng. Ví dụ, đầu phát có khả năng phát 660kVA không làm tổ máy 625kVA trở thành máy 660kVA.
Đối với tải có motor lớn, UPS hoặc biến tần, cần kiểm tra thêm hệ thống kích từ và đáp ứng điện áp khi đóng tải. Tài liệu cấu tạo máy phát điện công nghiệp giúp làm rõ vai trò của động cơ, đầu phát và bộ điều khiển trong toàn bộ hệ thống.
4/ Bộ điều khiển Deep Sea DSE7320
DSE7320 là bộ điều khiển AMF dành cho một tổ máy, hỗ trợ giám sát điện lưới, máy phát và điều khiển hoạt động theo trạng thái nguồn điện.
4.1/ Bảng thông số cơ bản DSE7320
Hạng mục
Thông số / chức năng
Nhà sản xuất
Deep Sea Electronics
Model
DSE7320, bản gốc
Chức năng
AMF — giám sát mất điện lưới
Nguồn cấp
8–35VDC
Giám sát
Điện lưới và máy phát 3 pha
Dải đo điện áp pha–trung tính
15–415VAC
Dải đo điện áp pha–pha
26–719VAC
Dải đo tần số
3,5–75Hz
Giao tiếp
CAN, USB, RS232, RS485
Nhật ký sự kiện
250 sự kiện, có thể cấu hình
Kích thước tổng thể
240 × 181 × 42mm
Kích thước khoét bảng
220 × 160mm
Bảo vệ mặt trước
IP65 khi lắp với gioăng tùy chọn theo hướng dẫn hãng
DSE7320 bản gốc đã được hãng thay thế bằng DSE7320 MKII. Khi đặt hàng cần xác nhận phiên bản thực tế, không sử dụng lẫn thông số của hai phiên bản.
Bộ điều khiển hỗ trợ phối hợp chuyển nguồn nhưng không thay thế thiết bị đóng cắt công suất. Phương án tự động cần có ATS, liên động và đấu nối phù hợp. Tham khảo những lưu ý về tủ ATS máy phát điện khi xác định phạm vi cung cấp.
5/ Ứng dụng và cách lựa chọn theo phụ tải
Máy phát điện Cummins 625kVA có thể được xem xét cho hệ thống điện dự phòng của nhà máy, nhà xưởng, kho vận và tòa nhà. Khả năng đáp ứng cần được xác định từ danh sách phụ tải.
Ứng dụng và cách lựa chọn theo phụ tải
Nhóm phụ tải
Nội dung cần kiểm tra
Motor, bơm, quạt
Công suất lớn nhất, phương pháp và trình tự khởi động
Dây chuyền sản xuất
Tải đồng thời, tải ưu tiên và biến động công suất
Thang máy, điều hòa
Bước đóng tải và khả năng khởi động
UPS, biến tần
Đặc tính tải phi tuyến và yêu cầu đầu phát
Tải cần điện liên tục
Thời gian gián đoạn cho phép và phối hợp với UPS
Ví dụ, nếu nhóm tải vận hành có công suất tác dụng 400kW, tỷ lệ so với mức 500kW công bố là:
400 ÷ 500 × 100% = 80%.
Kết quả này chỉ đánh giá tải ở trạng thái vận hành. Vẫn cần kiểm tra kVA, dòng khởi động, khả năng nhận tải và định mức được nhà sản xuất xác nhận.
7/ Báo giá máy phát điện Cummins 625kVA tại Makawa
Giá máy phụ thuộc cấu hình và phạm vi công việc. Khách hàng cần so sánh đồng thời:
Hạng mục
Nội dung
Tổ máy
Động cơ, đầu phát, bộ điều khiển và phụ kiện
Vỏ chống ồn
Kết cấu, thông gió và yêu cầu tiếng ồn
ATS
Thiết bị chuyển nguồn, dòng định mức và điều khiển
Lắp đặt
Cáp, tiếp địa, ống xả, nền máy và hệ thống dầu
Vận chuyển
Giao hàng, cẩu hạ, đưa máy vào vị trí
Nghiệm thu
Chạy thử, thử tải, hồ sơ và hướng dẫn vận hành
Sau bán hàng
Điều kiện bảo hành và phạm vi bảo dưỡng
8/ Câu hỏi thường gặp (FAQ)
Máy phát điện Cummins 625kVA bằng bao nhiêu kW?
Tại hệ số công suất 0,8, 625kVA tương ứng 500kW. Định mức vận hành cuối cùng phải theo hồ sơ tổ máy và điều kiện áp dụng.
KTAA19-G6A có bao nhiêu xi lanh?
Động cơ có 6 xi lanh thẳng hàng, dung tích khoảng 19 lít, đường kính và hành trình piston 159 × 159mm.
Có thể khẳng định máy chạy Prime 500kW chỉ từ model động cơ không?
Không. Tài liệu hãng được đối chiếu công bố công suất Standby của KTAA19-G6A. Định mức Prime của tổ máy cần có xác nhận kỹ thuật phù hợp.
Có thể lựa chọn đầu phát Stamford hoặc Leroy-Somer không?
Có thể lựa chọn theo phương án đặt hàng. Cần kiểm tra đúng model, điện áp, nhiệt độ môi trường, cấp tăng nhiệt và khả năng đáp ứng tải.
DSE7320 có hỗ trợ tự khởi động khi mất điện không?
Có thể thiết lập chức năng này khi bộ điều khiển, ATS và hệ thống đấu nối được cấu hình phù hợp. Cần thử chức năng trong quá trình nghiệm thu.
Máy tiêu hao bao nhiêu nhiên liệu mỗi giờ?
Mức tiêu hao phụ thuộc tải và phiên bản động cơ. Cần dùng dữ liệu đúng cấu hình; không lấy mức tiêu hao tại toàn bộ công suất cơ Standby để ghi thành tiêu hao tại 100% tải Prime của tổ máy.
