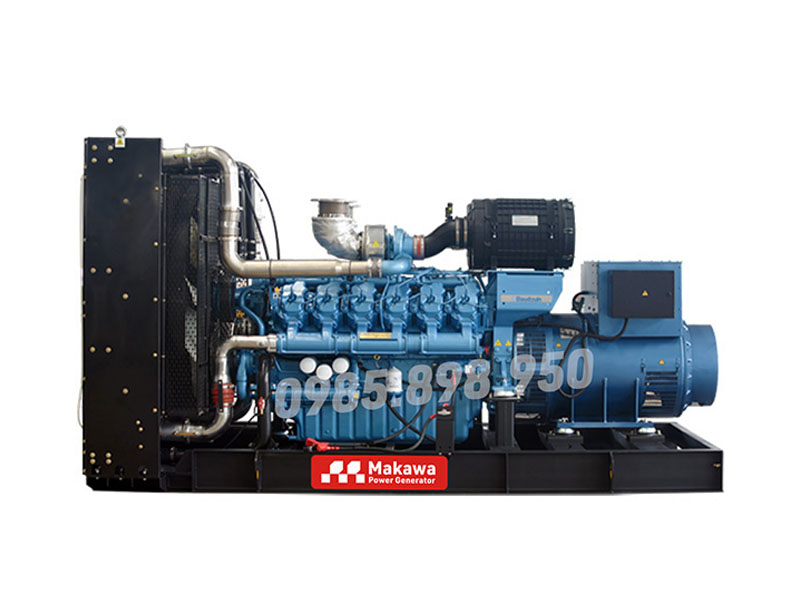

Máy phát điện Baudouin 200kVA là phương án cấp điện cho nhà xưởng, kho hàng, văn phòng và cơ sở kinh doanh có phụ tải phù hợp. Cấu hình sử dụng động cơ Baudouin 6M16G220/5, đầu phát tùy chọn Stamford hoặc Leroy Somer, kết hợp bộ điều khiển Deep Sea Electronics DSE6020.
Để duy trì hoạt động khi mất điện, doanh nghiệp cần lựa chọn máy theo danh sách phụ tải thực tế. Ngoài tổng công suất, phải kiểm tra dòng khởi động, số thiết bị chạy đồng thời và thứ tự đóng tải.
1/ Thông số tổng quan máy phát điện Baudouin 200kVA
Hạng mục
Thông số cấu hình tham khảo
Công suất Prime – PRP
200 kVA / 160 kW
Công suất dự phòng – ESP
220 kVA / 176 kW
Động cơ
Baudouin 6M16G220/5
Đầu phát tùy chọn
Stamford hoặc Leroy Somer
Bộ điều khiển
Deep Sea Electronics DSE6020
Điện áp cấu hình
400/230 V
Số pha
3 pha, 4 dây
Tần số
50 Hz
Tốc độ
1.500 vòng/phút
Hệ số công suất tham chiếu
0,8
Kiểu tổ máy
Máy trần hoặc có vỏ cách âm theo yêu cầu
Công suất điện được quy đổi theo P = S × cosφ:
Prime: 200 kVA × 0,8 = 160 kW.
Dự phòng: 220 kVA × 0,8 = 176 kW.
Prime dành cho phụ tải thay đổi theo điều kiện định mức; ESP phục vụ dự phòng khi mất điện lưới. Không sử dụng mức dự phòng làm công suất vận hành thường xuyên. Công suất cam kết cuối cùng cần thể hiện trên datasheet và nhãn tổ máy hoàn chỉnh.
2/ Động cơ Baudouin 6M16G220/5
Động cơ thuộc dòng PowerKit 6M16, sử dụng hệ thống nhiên liệu cơ khí, điều tốc điện tử, turbo tăng áp và làm mát khí nạp bằng không khí.
2.1/ Bảng thông số động cơ
Thông số
Baudouin 6M16G220/5
Cấu hình xi lanh
6 xi lanh thẳng hàng
Dung tích
9,7 lít
Đường kính × hành trình piston
126 × 130 mm
Tốc độ ứng dụng 50 Hz
1.500 vòng/phút
Công suất cơ gross Prime¹
182 kWm
Công suất cơ gross dự phòng¹
200 kWm
Hệ thống nhiên liệu
Cơ khí
Điều tốc
Điện tử
Nạp khí
Turbo, làm mát khí nạp không khí–không khí
¹ Theo bảng thông số hiện trên website Baudouin. Cần đối chiếu phiên bản động cơ giao hàng do tài liệu cũ ghi công suất cơ khác. Baudouin PowerKit Diesel Engines
Công suất cơ gross không phải công suất điện đầu ra. Khi xác lập định mức tổ máy, cần tính đến tổn hao đầu phát, phụ tải phụ trợ và điều kiện làm mát.
Kích thước, khối lượng, dung tích dầu và nước làm mát nên lấy từ hồ sơ đúng phiên bản cung cấp. Không sử dụng thông số của động cơ mang mã khác chỉ vì có cùng mức công suất tổ máy.
3/ Đầu phát Stamford hoặc Leroy Somer
Đầu phát cần được lựa chọn theo công suất, điện áp và đặc tính phụ tải. Bảng dưới đây trình bày các mức catalogue tại 400 V, 50 Hz, đồng thời làm rõ điều kiện nhiệt độ của công suất dự phòng.
3.1/ Bảng thông số đầu phát tham khảo
Thông số
Stamford
Leroy Somer
Công suất liên tục riêng đầu phát²
250 kVA / 200 kW
200 kVA / 160 kW
Dự phòng tại môi trường 40°C³
265 kVA / 212 kW
212 kVA / 169,6 kW
Dự phòng tại môi trường 27°C⁴
275 kVA / 220 kW
220 kVA / 176 kW
Điện áp đối chiếu
400 V
400 V
Số pha
3 pha
3 pha
Tần số
50 Hz
50 Hz
Tốc độ
1.500 vòng/phút
1.500 vòng/phút
Hệ số công suất
0,8
0,8
Cấp cách điện
H
H
Cấp bảo vệ
IP23
IP23
Điều chỉnh điện áp
AVR
AVR
² Tăng nhiệt H–125 K.
³ Tăng nhiệt H–150 K.
⁴ Tăng nhiệt H–163 K.
Các thông số thuộc những lựa chọn catalogue cụ thể, chưa phải cấu hình giao hàng đã chốt. stamford-avk.com
Lưu ý lựa chọn: phương án Leroy Somer trong bảng chỉ đạt 220 kVA dự phòng ở điều kiện 27°C nêu trên. Nếu yêu cầu 220 kVA tại 40°C, cần chọn đầu phát lớn hơn hoặc có xác nhận phù hợp của hãng. Phương án Stamford có công suất dư lớn, cần cân nhắc thêm chi phí và yêu cầu nhận tải.
Công suất đầu phát riêng không làm tăng định mức tổ máy. Giới hạn khai thác vẫn theo cấu hình 200/220 kVA được đơn vị lắp ráp xác nhận.
4/ Bộ điều khiển Deep Sea Electronics DSE6020
DSE6020 hỗ trợ giám sát điện lưới, điều khiển máy phát và cảnh báo lỗi. Khi phối hợp với thiết bị chuyển nguồn phù hợp, hệ thống có thể tự khởi động và chuyển nguồn theo trình tự cài đặt.
Hạng mục
Thông số cơ bản
Chức năng
Điều khiển máy phát, giám sát mất điện lưới
Nguồn nuôi
8–35 VDC
Dòng hoạt động tối đa
150 mA tại 12 V; 80 mA tại 24 V
Dải đo điện áp lưới và máy phát
15–333 VAC, pha–trung tính
Dải đo tần số
3,5–75 Hz
Hiển thị
LCD có đèn nền, chỉ báo cảnh báo
Giám sát điện
Điện áp, dòng điện, tần số, công suất
Bảo vệ
Cảnh báo hoặc dừng máy theo lỗi và cài đặt
Kích thước tổng thể
215 × 158 × 42 mm
Kích thước khoét tủ
182 × 137 mm
Bảo vệ mặt trước
IP65 khi lắp đúng với gioăng tùy chọn
Thông số dành cho DSE6020 nguyên bản; cần xác nhận phiên bản khi đặt hàng. Bộ điều khiển phát lệnh, còn thiết bị đóng cắt của hệ thống ATS thực hiện chuyển nguồn công suất.
5/ Máy phát điện Baudouin 200kVA phù hợp với phụ tải nào?
Tổ máy có thể được xem xét cho các nhóm nhu cầu:

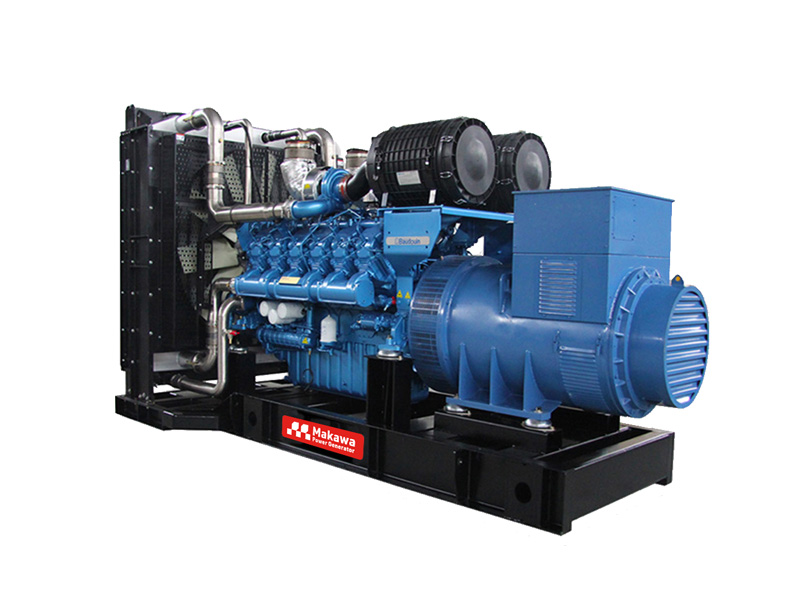

Máy phát điện Baudouin 200kVA phù hợp với phụ tải nào?
Nhà xưởng: nhóm máy sản xuất được lựa chọn, chiếu sáng và thiết bị phụ trợ.
Kho hàng: thông gió, chiếu sáng, thiết bị vận hành và hệ thống quản lý.
Văn phòng, cơ sở kinh doanh: máy tính, camera, điều hòa và các phụ tải thiết yếu.
Nhà hàng, cơ sở lưu trú: bơm, thiết bị lạnh và phụ tải phục vụ hoạt động.
Không nên lựa chọn máy chỉ bằng cách cộng công suất trên nhãn thiết bị. Bơm, máy nén và động cơ điện cần được kiểm tra dòng khởi động; UPS, biến tần và phụ tải một pha cần đánh giá thêm đặc tính tải và phân bố pha.
Nếu tổng tải thường xuyên gần 160 kW, cần kiểm tra bước đóng tải, điều kiện môi trường và nhu cầu mở rộng trước khi chốt công suất.
Đường gió vào, thoát khí nóng, hạn chế tuần hoàn khí nóng
Khí thải
Hướng xả, cách nhiệt và trở lực cho phép
Bệ máy
Chịu tải, chống rung, khoảng trống bảo dưỡng
Điện động lực
Cáp, aptomat, tiếp địa và phân bố pha
ATS
Liên động và trình tự chuyển nguồn
Chạy thử
Công suất, điện áp, tần số, bảo vệ và vận hành tự động
Độ ồn, kích thước máy có vỏ và dung tích bồn dầu phụ thuộc thiết kế tổ máy. Khi so sánh độ ồn, cần thống nhất khoảng cách đo và điều kiện tải.
7/ Báo giá máy phát điện Baudouin 200kVA tại Makawa
Giá máy phụ thuộc vào cấu hình đầu phát, bộ điều khiển, vỏ cách âm, ATS và phạm vi lắp đặt. Các báo giá cần được so sánh trên cùng công suất Prime/ESP, điều kiện môi trường và phạm vi bàn giao.

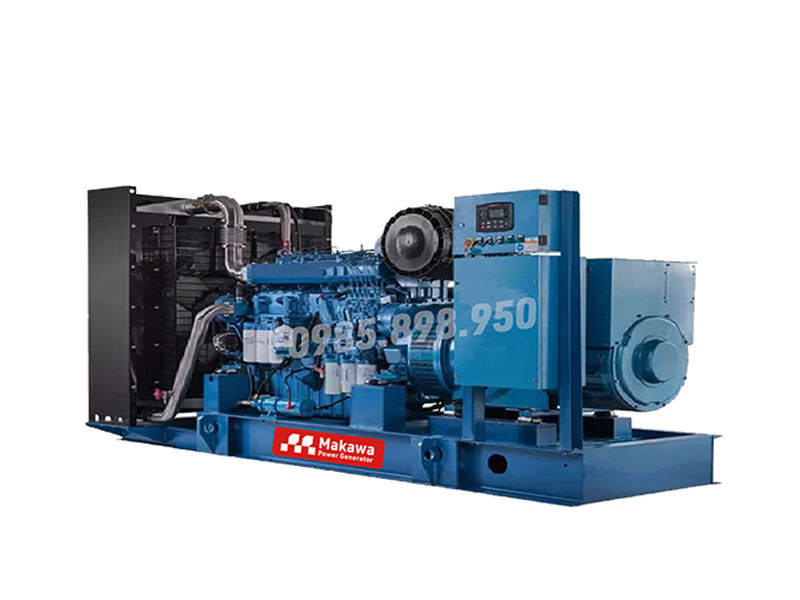

Báo giá máy phát điện Baudouin 200kVA tại Makawa
Khách hàng nên yêu cầu báo giá thể hiện rõ:
Phiên bản động cơ, đầu phát và bộ điều khiển.
Vỏ máy, bồn dầu, ắc quy, sạc và phụ kiện.
ATS, cáp điện, ống xả, vận chuyển và thi công.
Hồ sơ xuất xứ, chất lượng theo thỏa thuận.
Chạy thử, nghiệm thu, hướng dẫn vận hành và điều kiện bảo hành.
Liên hệ Makawa để được tư vấn máy phát điện Baudouin 200kVA theo danh sách phụ tải và vị trí lắp đặt. Thông tin về thiết bị khởi động lớn và yêu cầu vận hành giúp lựa chọn cấu hình sát nhu cầu hơn.
Tuân thủ đúng hướng dẫn trên sẽ giúp bạn khai thác tối đa hiệu quả, đảm bảo an toàn và kéo dài tuổi thọ cho chiếc máy phát điện Baudouin 200kVA của mình.
8/ Câu hỏi thường gặp (FAQ)
Máy phát điện Baudouin 200kVA bằng bao nhiêu kW?
Tại hệ số công suất 0,8: 200 × 0,8 = 160 kW. Công suất dự phòng 220 kVA tương đương 176 kW.
Động cơ 6M16G220/5 có mấy xi lanh?
Động cơ có 6 xi lanh thẳng hàng, dung tích 9,7 lít.
Máy có tự khởi động khi mất điện không?
Có thể cấu hình DSE6020 để tự khởi động. Để tự động cấp điện cho phụ tải cần hệ thống chuyển nguồn và đấu nối phù hợp.
Máy tiêu hao bao nhiêu lít dầu mỗi giờ?
Chưa đủ căn cứ công bố con số cụ thể từ tài liệu đã tra. Cần yêu cầu bảng tiêu hao theo tải của đúng phiên bản hoặc biên bản thử tải.
