Máy Phát Điện Chạy Không Ổn Định Điện Áp: 7 Nguyên Nhân và Cách Xử Lý

Máy phát điện chạy không ổn định điện áp xảy ra khi điện áp đầu ra dao động ra ngoài ngưỡng ±5% điện áp định mức (theo ISO 8528-1), gây nguy cơ hỏng motor, biến tần, PLC và các thiết bị điện tử nhạy cảm. Nguyên nhân có thể đến từ AVR cài sai thông số, đầu phát suy giảm từ trường, governor dao động tốc độ, tải khởi động đột biến, đấu nối lỏng hoặc phân bổ tải mất cân bằng giữa các pha. Trước khi điều chỉnh bất cứ thứ gì, cần xác định đúng nhóm nguyên nhân bằng quy trình đo và kiểm tra có hệ thống.

1/ Điện áp máy phát điện bao nhiêu là bình thường?

Điện áp đầu ra của máy phát điện 3 pha được coi là ổn định khi nằm trong ngưỡng 380V ±5% (tức 361–399V) đối với hệ thống 380V, hoặc 400V ±5% (380–420V) đối với hệ thống 400V. Đây là tiêu chuẩn theo ISO 8528-1 (Generator sets for internal combustion engines).

Ngoài điện áp, tần số cũng ảnh hưởng trực tiếp đến điện áp: tần số dao động kéo theo điện áp dao động theo, vì governor và AVR liên kết chặt chẽ với nhau. Bài này sẽ phân tích cả hai chiều.

Ngưỡng báo động thực tế trên công trường:

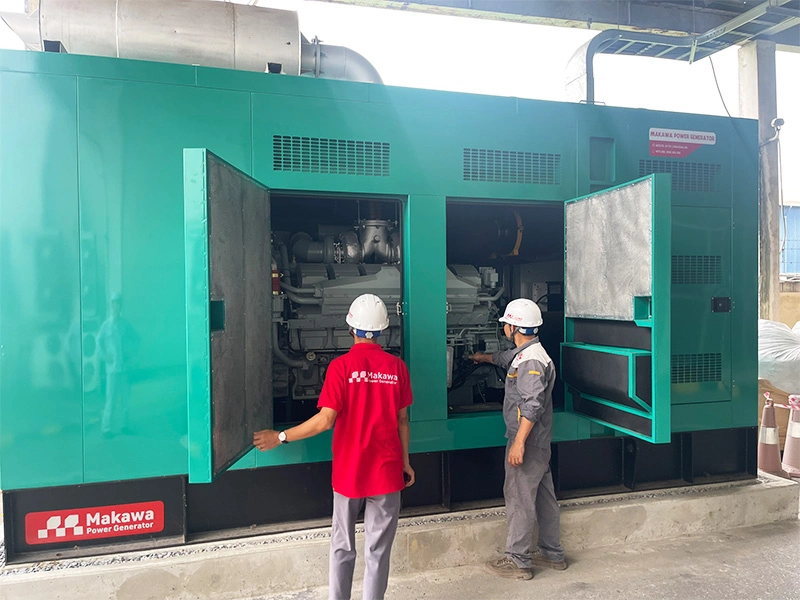

2/ Dấu hiệu nhận biết điện áp máy phát điện chạy không ổn định

Trên thực tế, điện áp dao động thường được phát hiện qua một trong các dấu hiệu sau, không phải lúc nào cũng từ đồng hồ đo:

• Đèn chiếu sáng nhấp nháy hoặc sáng mờ — đặc biệt khi vừa có tải lớn khởi động.
• Motor rung hoặc kêu bất thường — do điện áp không đủ hoặc mất cân bằng pha.
• Biến tần, PLC báo lỗi undervoltage hoặc overvoltage — thiết bị điện tử phát hiện nhanh hơn mắt người.
• Đồng hồ điện áp trên bảng điều khiển dao động — kim hoặc số hiển thị không đứng yên, liên tục lên xuống.
• Thiết bị tripping liên tục — MCCB, relay bảo vệ nhảy khi điện áp vượt ngưỡng.
• Nhiệt độ đầu phát tăng bất thường — AVR cố gắng điều chỉnh liên tục, cuộn kích từ bị quá tải.

Nếu gặp bất kỳ dấu hiệu nào trong số này, không nên tiếp tục vận hành máy cho đến khi xác định được nguyên nhân.

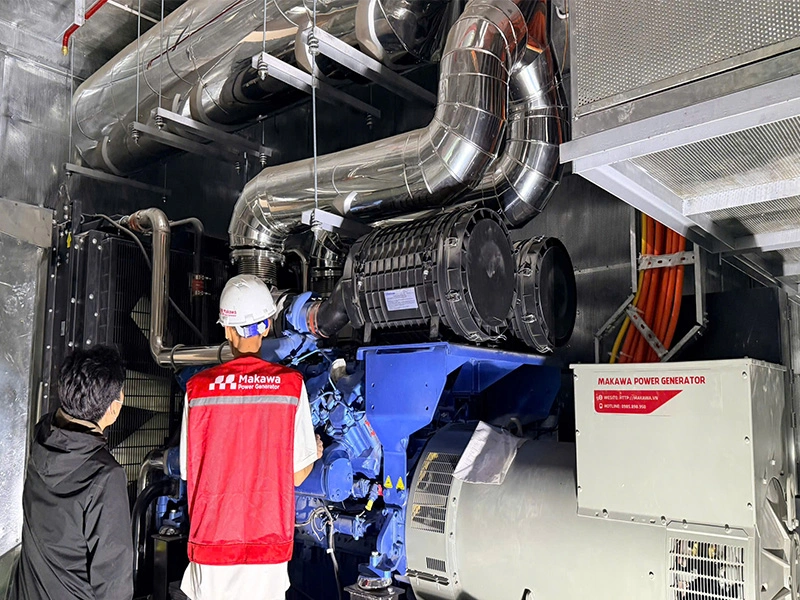

3/ 7 nguyên nhân phổ biến khiến máy phát điện chạy không ổn định

Phần lớn kỹ thuật viên xử lý điện áp dao động sẽ bắt đầu bằng cách nhìn vào AVR. Đây không sai — nhưng cũng không đủ. Từ thực tế xử lý nhiều công trình, có đến 40–50% trường hợp sụt áp không đến từ AVR mà đến từ tải, đấu nối hoặc đầu phát. Đây là 7 nhóm nguyên nhân cần kiểm tra theo thứ tự.

3.1/ Nguyên nhân 1: AVR bị lỗi hoặc cài đặt sai thông số

Hiện tượng: Điện áp không tải ổn định nhưng dao động mạnh khi có tải; hoặc điện áp cố định ở mức bất thường (quá cao hoặc quá thấp) bất kể tải thay đổi thế nào.

Nguyên nhân: AVR (Automatic Voltage Regulator) là thiết bị điều chỉnh dòng kích từ vào cuộn rotor để duy trì điện áp đầu ra. Khi AVR bị lỗi linh kiện (tụ điện, transistor, IC) hoặc cài đặt điện áp đích sai, tín hiệu phản hồi về mạch điều chỉnh bị méo — dẫn đến điện áp đầu ra dao động hoặc cố định sai mức.

Cài sai thông số (voltage sensing, droop, stability) cũng gây ra hiện tượng “hunting” — điện áp lên xuống liên tục theo chu kỳ đều đặn.

Cách kiểm tra:

1. Đo điện áp đầu ra không tải bằng đồng hồ vạn năng (không dùng đồng hồ trên bảng điều khiển vì sai số lớn hơn).
2. Nếu điện áp không tải đúng (380–400V) nhưng có tải sụt mạnh → khả năng cao lỗi đáp ứng tải của AVR.
3. Kiểm tra tụ điện trong AVR (phổ biến với các máy dùng AVR thế hệ cũ như SX440, AS440 của Stamford).
4. Nếu có AVR dự phòng cùng model: thay thử, quan sát điện áp.

Cách xử lý:

• Nếu cài sai thông số: điều chỉnh lại chiết áp VOLT và STABILITY theo datasheet AVR — không nên chỉnh mò.
• Nếu linh kiện hỏng: thay AVR cùng model hoặc model tương thích với đầu phát (phải kiểm tra điện áp sensing, dải dòng kích từ).
• Không tự chỉnh AVR khi chưa đo điện áp đầu ra bằng thiết bị đo chuẩn. Đây là lỗi phổ biến nhất dẫn đến hỏng thêm.

Lưu ý thực tế: Một số máy cũ bị chỉnh AVR nhiều lần qua nhiều tay kỹ thuật viên khác nhau — điện áp vẫn không ổn định không phải vì AVR hỏng mà vì người trước đã chỉnh sai baseline. Việc reset về mặc định nhà sản xuất và đo lại từ đầu thường giải quyết được.

3.2/ Nguyên nhân 2: Đầu phát bị suy giảm từ trường

Hiện tượng: Điện áp không tải thấp hơn định mức mặc dù AVR đang kéo dòng kích từ tối đa; hoặc điện áp đứng ở mức thấp cố định (~300–340V) và không phản hồi khi chỉnh AVR.

Nguyên nhân: Đầu phát (alternator) bao gồm cuộn stator, cuộn rotor và cuộn kích từ phụ (excitation winding). Khi cuộn dây bị chập (short circuit) một phần, bị hở mạch, hoặc lõi từ bị nhiễm dầu/ẩm — từ trường sinh ra điện áp sẽ yếu hơn thiết kế, AVR không thể bù đắp đủ.

Ngoài ra, đầu phát hoạt động liên tục trong môi trường ẩm, nhiều bụi hoặc bị quá tải kéo dài cũng làm suy giảm cách điện theo thời gian.

Cách kiểm tra:

1. Đo điện trở cuộn kích từ (exciter field): so sánh với thông số trong datasheet đầu phát.
2. Đo điện trở cách điện (insulation resistance) giữa cuộn dây và vỏ máy bằng megger — giá trị tốt > 1 MΩ ở 500VDC.
3. Quan sát xem AVR đang cấp dòng kích từ tối đa mà điện áp vẫn thấp → nghi ngờ suy giảm từ trường.
4. Nếu cả AVR lẫn cuộn kích từ đo ra bình thường nhưng điện áp vẫn thấp → khả năng stator bị chập một phần.

Cách xử lý:

• Suy giảm cách điện nhẹ: làm khô đầu phát bằng sấy điện, tẩm lại vecni cách điện.
• Cuộn kích từ hỏng: thay cuộn kích từ, cần thợ chuyên về cuộn dây máy điện.
• Stator chập: quấn lại hoặc thay đầu phát mới (chi phí quấn lại thường 30–50% giá đầu phát mới).

3.3/ Nguyên nhân 3: Governor điều tốc không ổn định

Hiện tượng: Điện áp dao động đồng thời với tần số dao động — đồng hồ tần số nhảy lên xuống cùng nhịp với điện áp. Máy rung nhẹ theo chu kỳ.

Tại sao governor ảnh hưởng đến điện áp? Điện áp đầu phát tỷ lệ với tốc độ quay (vòng/phút) của rotor theo công thức cơ bản: E = 4.44 × f × N × Φ. Khi governor không giữ được tốc độ ổn định, tần số dao động → điện áp cũng dao động theo.

Nguyên nhân phổ biến:

• Governor cơ khí bị mòn lò xo, thanh kéo, vành răng — phổ biến với máy cũ trên 5 năm không bảo trì.
• Governor điện tử (ECU/EDG) bị nhiễu tín hiệu tốc độ (thường từ cảm biến tốc độ bị mòn hoặc khe hở sai).
• Cài đặt droop không phù hợp — governor dao động tìm điểm cân bằng.
• Bộ lọc dầu governor bẩn (với governor dùng dầu servo).

Cách phân biệt lỗi governor và lỗi AVR:

Cách xử lý: Kiểm tra và hiệu chỉnh governor — với governor cơ khí là thay bộ phận mòn, với governor điện tử là kiểm tra cảm biến tốc độ và tín hiệu phản hồi.

3.4/ Nguyên nhân 4: Tải động cơ khởi động lớn

Hiện tượng: Điện áp bình thường lúc không tải và khi chạy tải ổn định, nhưng sụt mạnh ngay khi một motor, máy nén khí, chiller hoặc bơm công suất lớn khởi động (DOL — Direct On Line).

Đây là trường hợp phổ biến nhất trong thực tế và hay bị nhầm với hỏng AVR.

Nguyên nhân: Motor khởi động trực tiếp (DOL) kéo dòng khởi động bằng 5–7 lần dòng định mức trong vài giây đầu. Một motor 22kW khi khởi động DOL có thể kéo đến 150A — bằng với tải bình thường của máy 100kVA. Điện áp sụt trong vài giây là phản ứng bình thường, nhưng nếu sụt > 15–20% hoặc sụt kéo dài hơn 2–3 giây là có vấn đề.

Tình huống thực tế:

• Nhà máy có nhiều motor lớn khởi động liên tiếp → máy phát điện liên tục sụt áp, thiết bị báo lỗi liên tục.
• Kho lạnh với 3–5 máy nén khởi động không đều thì → điện áp lúc cao lúc thấp không theo quy luật.
• Bệnh viện có chiller 200kVA khởi động → cả hệ thống sụt áp 2–3 giây.

Cách xử lý:

1. Dùng khởi động mềm (Soft Starter) hoặc biến tần (VFD) — giảm dòng khởi động xuống 2–3 lần thay vì 5–7 lần.
2. Khởi động Star-Delta — giảm dòng khởi động còn 1/3.
3. Tăng công suất máy phát điện có hệ số dự phòng phù hợp với tải khởi động — thông thường máy cần có công suất đỉnh (Peak Power) tối thiểu gấp 2–2.5 lần công suất motor lớn nhất khi khởi động DOL.
4. Kiểm tra lại cấu hình: nếu đây là vấn đề thiết kế ban đầu, cần xem lại sizing máy phát điện.

Xem thêm tư vấn về cách chọn công suất máy phát điện phù hợp tại: máy phát điện 100kVA hoặc máy phát điện 200kVA.

3.5/ Nguyên nhân 5: Đấu nối điện lỏng hoặc tiếp xúc kém

Hiện tượng: Điện áp một pha (hoặc cả 3 pha) dao động bất thường, không theo chu kỳ — dao động đột ngột, không liên quan đến thay đổi tải. Đặc biệt thường xảy ra khi máy đã chạy được 1–2 giờ (nhiệt làm lỏng mối nối thêm).

Nguyên nhân: Các điểm tiếp xúc điện bị lỏng gây ra điện trở tiếp xúc tăng → sụt áp cục bộ → điện áp đầu ra bị ảnh hưởng. Các vị trí phổ biến nhất:

• Đầu cốt đấu dây từ đầu phát ra: lỏng do rung động máy theo thời gian.
• Cầu dao MCCB tổng: tiếp điểm bị cháy, mòn.
• Tủ ATS: tiếp điểm contactor bị oxy hóa, cháy rỗ.
• Thanh cái (busbar): bu lông xiết không đủ lực, bị oxy hóa.
• Đầu cáp vào tải: đặc biệt với cáp lớn nếu dùng đầu cốt không đúng tiêu chuẩn.

Cách kiểm tra:

1. Đo điện áp tại đầu ra đầu phát → đo lại tại đầu vào tải: nếu hai giá trị chênh nhau > 3–5V ở tải trung bình → có sụt áp trên đường dây hoặc điểm đấu nối.
2. Dùng súng nhiệt (thermal camera) khi máy đang chạy tải → phát hiện điểm nóng bất thường.
3. Kiểm tra bằng mắt: oxy hóa (xanh/đen), cháy sém, dây bị lỏng khi kéo nhẹ.

Cách xử lý: Siết lại toàn bộ mối nối theo moment lực đúng tiêu chuẩn, thay đầu cốt hỏng, làm sạch tiếp điểm bằng dung dịch chuyên dụng. Với tủ ATS bị cháy tiếp điểm nặng, cần thay contactor.

3.6/ Nguyên nhân 6: Điện áp không cân bằng giữa các pha

Hiện tượng: Đo 3 pha thấy sự chênh lệch rõ ràng: ví dụ L1 = 390V, L2 = 365V, L3 = 405V — hoặc dòng pha chênh nhau > 15–20%.

Nguyên nhân: Tải 1 pha phân bổ không đều giữa 3 pha là nguyên nhân phổ biến nhất. Ngoài ra còn do:

• Cuộn dây stator bị chập một phần (ảnh hưởng đến một pha cụ thể).
• Đấu nối nội bộ đầu phát sai pha.
• Một nhánh của hệ thống tải bị ngắn mạch hoặc hở mạch.

Tác động:

• Motor 3 pha rung, phát nóng, giảm tuổi thọ (mất cân bằng 3–5% làm motor nóng thêm 5–15°C).
• Bảo vệ relay bất cân bằng pha (phase imbalance relay) nhảy liên tục.
• Biến tần báo lỗi input voltage imbalance.

Cách xử lý:

1. Phân bổ lại tải 1 pha giữa các pha — đây là bước đầu tiên và ít tốn kém nhất.
2. Nếu sau khi cân bằng tải mà vẫn còn chênh lệch điện áp → kiểm tra cuộn dây đầu phát.
3. Với tải phi tuyến lớn (VFD, UPS, chỉnh lưu công suất lớn): cân nhắc lắp bộ lọc sóng hài (harmonic filter) để cải thiện chất lượng điện áp.

3.7/ Nguyên nhân 7: Quá tải hoặc phân bổ tải không hợp lý

Hiện tượng: Điện áp ổn định ở mức thấp hơn định mức và không cải thiện — thường ở mức 340–360V khi hệ thống dùng 380V. Máy phát nóng hơn bình thường. Tần số cũng có thể giảm nhẹ.

Nguyên nhân: Máy đang vận hành quá công suất định mức — AVR và governor đang cố bù đắp nhưng không đủ nguồn lực. Điều này thường xảy ra khi:

• Tính toán tải ban đầu thiếu chính xác (quên tính tải khởi động motor, tải dự phòng).
• Tải tăng thêm sau khi lắp máy (mở rộng sản xuất, thêm thiết bị).
• Chạy máy Standby Rating liên tục vượt 70–80% công suất kéo dài.

Cách xử lý:

1. Đo công suất thực tế bằng power meter — so sánh với nameplate của máy.
2. Nếu tải vượt 80% công suất Prime Power: xem xét nâng cấp máy hoặc thêm máy song song.
3. Giảm tải không thiết yếu trong giờ cao điểm để tránh vận hành liên tục ở mức quá tải.

Nếu đang vận hành máy trong dải công suất lớn, tham khảo các dòng máy phát điện Cummins hoặc máy phát điện Perkins — có dải Prime/Standby power rõ ràng theo tiêu chuẩn ISO 8528.

4/ Làm sao phân biệt lỗi AVR, governor và tải?

Đây là câu hỏi quan trọng nhất trước khi bắt đầu sửa chữa. Sơ đồ chẩn đoán nhanh:

Quy tắc thực tế: Luôn đo điện áp không tải trước. Nếu không tải ổn định mà có tải lại không ổn định → vấn đề nằm ở tải hoặc khả năng đáp ứng tải của máy, không phải ở AVR hay đầu phát.

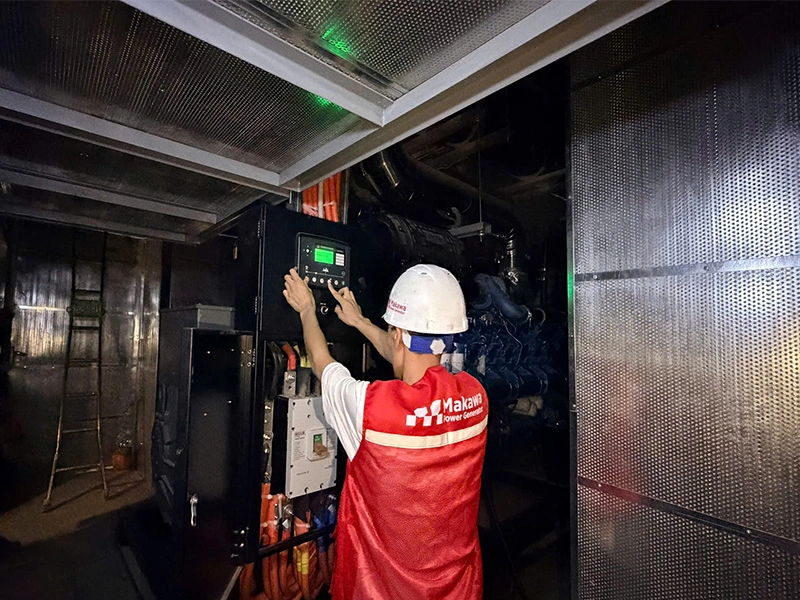

5/ Quy trình kiểm tra điện áp máy phát điện từng bước

Đây là quy trình kiểm tra có hệ thống, áp dụng theo thứ tự — không nhảy cóc:

1. Chạy máy không tải, đo điện áp 3 pha bằng đồng hồ đo chuẩn (không dùng đồng hồ tích hợp trên bảng điều khiển). Ghi lại L1, L2, L3.
2. Đo tần số — phải ổn định ở 50Hz ±0.5Hz.
3. Đóng tải từng bước (25% → 50% → 75% → 100%) và đo điện áp ở mỗi bước. Ghi lại độ sụt áp.
4. Đo điện áp AVR excitation output — so với thông số datasheet AVR.
5. Quan sát tốc độ động cơ khi đóng tải: có giảm rõ rệt không? Có phục hồi về 50Hz sau 2–5 giây không?
6. Kiểm tra nhiệt độ các mối nối bằng súng nhiệt (thermal gun) khi máy đang chạy tải thực.
7. Kiểm tra dòng từng pha bằng ampe kìm — phát hiện mất cân bằng tải.
8. Kiểm tra điện trở cách điện đầu phát nếu các bước trên không tìm ra nguyên nhân.

6/ Khi nào cần thay AVR?

Thay AVR khi xác định được tất cả các điều kiện sau:

• Đo điện áp không tải: không ổn định hoặc sai mức.
• Tần số ổn định (loại trừ governor).
• Đầu phát đo điện trở cách điện và điện trở cuộn kích từ đều bình thường.
• Chỉnh chiết áp AVR không cải thiện được.
• Thay thử AVR dự phòng cùng model → điện áp về bình thường.

Không thay AVR khi:

• Chưa đo điện áp bằng thiết bị đo chuẩn.
• Chưa kiểm tra đầu phát và governor.
• Máy mới bắt đầu sụt áp sau khi thêm tải mới — đây nhiều khả năng là vấn đề sizing, không phải AVR.

7/ Khi nào cần kiểm tra đầu phát?

Nghi ngờ đầu phát khi:

• Điện áp không tải thấp hơn định mức, AVR đang kéo dòng kích từ tối đa.
• Thay AVR mới vẫn không cải thiện điện áp.
• Điện áp một pha thấp hơn hai pha còn lại mà không phải do tải mất cân bằng.
• Máy bị ngập nước, nhiễm dầu hoặc đã quấn lại cuộn dây trước đó.
• Megger test cho giá trị cách điện < 1 MΩ.

Kiểm tra đầu phát yêu cầu thiết bị đo chuyên dụng và người có chuyên môn — không phải việc tự làm tại công trường nếu không có thiết bị. Đây là lúc cần gọi kỹ thuật viên.

8/ Cách hạn chế tình trạng dao động điện áp

Phòng ngừa hiệu quả hơn xử lý sự cố. Từ thực tế vận hành nhiều hệ thống, các biện pháp sau giảm đáng kể tần suất sự cố điện áp:

Bảo trì định kỳ (mỗi 250 giờ hoặc 6 tháng):

• Kiểm tra và siết lại toàn bộ mối nối điện theo moment lực chuẩn.
• Kiểm tra điện áp không tải và có tải — ghi log để so sánh theo thời gian.
• Kiểm tra điện trở cách điện đầu phát bằng megger.
• Vệ sinh AVR, làm sạch tiếp điểm.
• Kiểm tra governor: bộ lọc dầu, lò xo, cảm biến tốc độ.

Kiểm tra trước khi đưa máy vào vận hành:

• Đo tải thực tế — không chỉ tổng công suất mà cả tải khởi động của từng motor.
• Phân bổ tải đều giữa 3 pha.
• Xác nhận ATS hoạt động đúng — đặc biệt thời gian chuyển nguồn và cách điện pha.

Xem thêm: bảo trì máy phát điện công nghiệp để biết lịch bảo dưỡng phù hợp theo loại công trình.

9/ Điện áp dao động có gây hỏng thiết bị không?

Có — và mức độ hỏng phụ thuộc vào biên độ dao động và loại thiết bị. Dưới đây là các ngưỡng rủi ro thực tế:
