Máy Phát Điện Mitsubishi 1875kVA

CHI TIẾT SẢN PHẨM

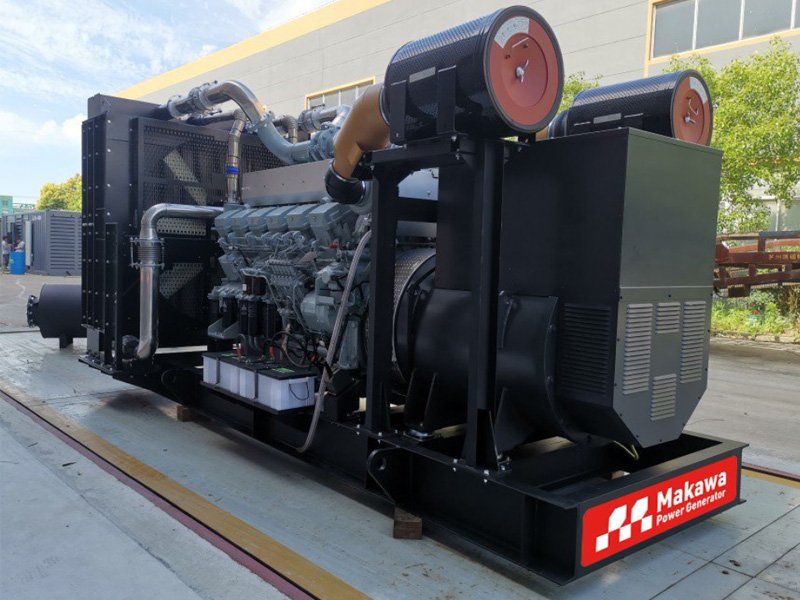

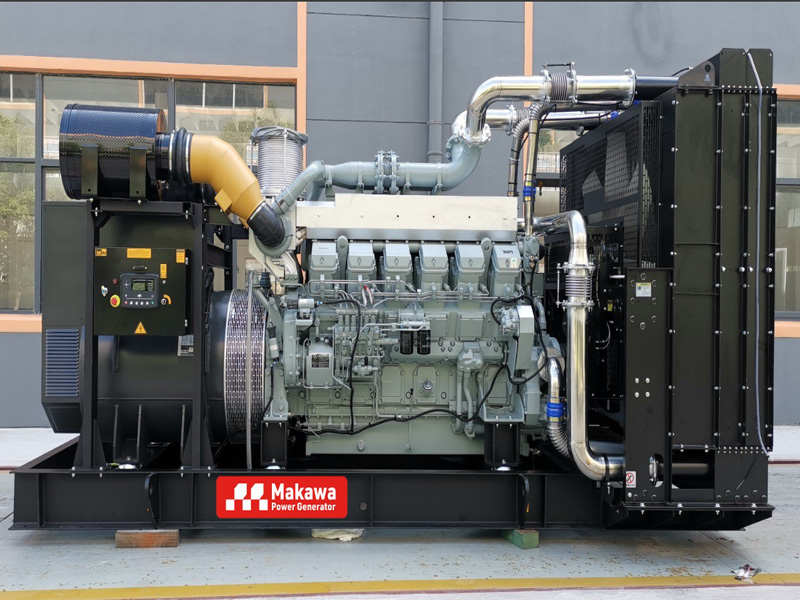

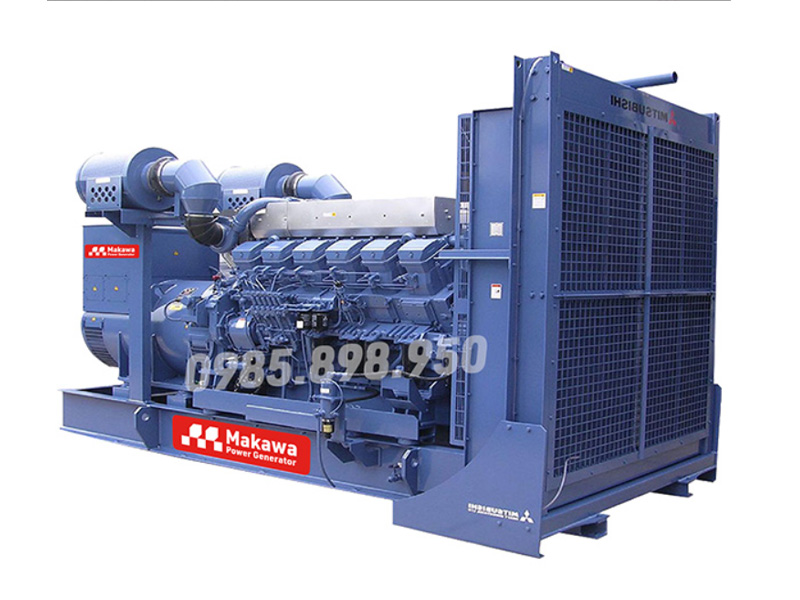

Máy phát điện Mitsubishi 1875kVA (mã MKW-1875MS) là tổ máy diesel 3 pha, 50 Hz, 1.500 vòng/phút: công suất liên tục (Prime) 1875 kVA / 1500 kW, công suất dự phòng (Standby) 2000 kVA / 1600 kW ở cos φ 0,8. Tổ máy dùng động cơ Mitsubishi S16R-PTA2-C, đầu phát Stamford hoặc Leroy-Somer và bộ điều khiển Deepsea DSE7320.

Makawa Power cung cấp cấu hình này trong dải máy phát điện Mitsubishi công suất lớn. Bài viết tổng hợp thông số theo catalogue MKW-1875MS và thuyết minh kỹ thuật, kèm các phép tính chọn công suất, nhiên liệu và dòng điện để phòng thiết kế, phòng mua hàng kiểm tra nhanh trước khi chốt cấu hình.

1/ Thông số kỹ thuật tổng quát máy phát điện Mitsubishi 1875kVA

Thông số	Giá trị
Mã máy	MKW-1875MS
Công suất liên tục (Prime)	1.875 kVA / 1.500 kW
Công suất dự phòng (Standby)	2.000 kVA / 1.600 kW
Hệ số công suất	cos φ = 0,8 (trễ)
Điện áp / số pha	400/230 V, 3 pha 4 dây (cấu hình 380/220 V theo yêu cầu)
Tần số / tốc độ	50 Hz / 1.500 vòng/phút
Dòng điện định mức tại 400 V	≈ 2.706 A (Prime) · ≈ 2.887 A (Standby)
Động cơ	Mitsubishi S16R-PTA2-C, 16 xi lanh chữ V, 65,37 lít
Đầu phát	Stamford hoặc Leroy-Somer, 4 cực, cách điện Class H, IP23
Bộ điều khiển	Deepsea DSE7320
Tiêu hao nhiên liệu	387 L/h (100% Prime) · 298 L/h (75%) · 210 L/h (50%)
Khối lượng máy trần	12.200 kg (xác nhận lại theo bản vẽ hãng)
Độ ồn	75 dB ± 3 theo thuyết minh kỹ thuật (khoảng cách đo và cấu hình vỏ: chốt theo biên bản đo của lô hàng)
Kiểu máy	Máy trần hoặc máy có vỏ cách âm
Xuất xứ	Trung Quốc

Nguồn: catalogue và thuyết minh kỹ thuật MKW-1875MS của Makawa. Dòng điện được tính theo I = S ÷ (√3 × U). Kích thước, khối lượng và độ ồn là số liệu tham khảo, chốt theo bản vẽ và biên bản đo của lô hàng cụ thể.

2/ Động cơ Mitsubishi S16R-PTA2-C: thông số và điểm cần phân biệt

Hậu tố “-C” trong catalogue MKW-1875MS chỉ động cơ do Shanghai MHI Engine sản xuất tại Trung Quốc. Bản gốc S16R-PTA2 do Mitsubishi Turbocharger and Engine Europe công bố, thiết kế tại Nhật Bản và sản xuất tại Pháp. Hai dòng có cùng cấu hình 16 xi lanh, 65,37 lít, nhưng khác nhà máy sản xuất; khi so sánh báo giá cần ghi rõ động cơ đến từ nhà máy nào.

Thông số	S16R-PTA2-C trong tổ máy MKW-1875MS
Kiểu động cơ	Diesel 4 kỳ, phun nhiên liệu trực tiếp
Cấu hình xi lanh	16 xi lanh, chữ V 60°
Đường kính × hành trình piston	170 × 180 mm
Dung tích	65,37 lít
Tỷ số nén	13,5 : 1
Nạp khí	Tăng áp turbo, làm mát khí nạp (aftercooler) bằng nước
Làm mát	Bằng nước, két nước kết hợp quạt gió đầu trục
Điều tốc	Điện tử
Tốc độ quay	1.500 vòng/phút
Công suất động cơ (Prime)	1.580 kW
Dầu bôi trơn (gồm lọc dầu)	230 lít
Nước làm mát toàn hệ thống	445 lít
Điện áp khởi động	24 V DC

Tham chiếu bản gốc: theo trang kỹ thuật S16R-PTA2 của Mitsubishi Engine, ở 50 Hz/1.500 vòng/phút, công suất công bố là 1.600 kW (Prime) và 1.760 kW (Standby). Hai bộ số liệu không hoàn toàn trùng nhau (1.580 kW so với 1.600 kW ở mức Prime), vì vậy việc tính chọn công suất cần dùng số liệu trong catalogue của đúng tổ máy được cung cấp.

3/ Đầu phát Stamford hoặc Leroy-Somer cho tổ máy 1875kVA

Đầu phát được chọn để phủ công suất của tổ máy. Theo dữ liệu hãng, dòng Stamford S7 có dải 1.550–2.800 kVA ở 400 V/50 Hz, còn Leroy-Somer LSA 52.3 có dải 1.860–2.750 kVA; cả hai đều bao trùm mức 1.875/2.000 kVA (kiểm lại dải công suất theo datasheet hãng tại thời điểm đặt hàng). Model chính xác được ghi trong hợp đồng và nhãn máy.

Thông số đầu phát	Giá trị theo công suất tổ máy
Công suất liên tục (Prime)	1.875 kVA / 1.500 kW (cos φ 0,8)
Công suất dự phòng (Standby)	2.000 kVA / 1.600 kW
Điện áp / đấu dây	400 V, đấu sao (Y), 3 pha 4 dây
Tần số / số cực	50 Hz / 4 cực, 1.500 vòng/phút
Cấp cách điện	Class H
Cấp bảo vệ	IP23
Kiểu / điều áp	Không chổi than; AVR giữ điện áp trong ±1%
Bước dây quấn	2/3
Khả năng quá tải	10% trong 1 giờ (theo thuyết minh kỹ thuật)
Kết cấu	1 ổ đỡ, nối trực tiếp với động cơ qua đĩa mềm

Một điểm hay bị hiểu nhầm: chọn đầu phát lớn hơn không làm tăng công suất tổ máy. Giới hạn nằm ở động cơ (1.580 kW Prime), nên đầu phát lớn hơn chỉ cải thiện biên độ sụt áp khi khởi động tải nặng và độ dự phòng nhiệt.

4/ Bộ điều khiển Deepsea DSE7320

DSE7320 là mô-đun điều khiển tự động khi mất lưới (AMF) cho một tổ máy: giám sát cả điện lưới lẫn máy phát, tự khởi động khi mất điện và điều khiển chuyển tải. Thông số dưới đây theo datasheet DSE7320 MKII của Deep Sea Electronics (mã 7320-03).

Thông số	DSE7320
Chức năng	AMF: tự khởi động/dừng theo trạng thái lưới, điều khiển chuyển tải; chế độ tay và tự động
Nguồn cấp DC	8–35 V DC liên tục
Đo điện áp	Máy phát và lưới, 3 pha + trung tính; 15–415 V AC (pha–trung tính), 25–720 V AC (pha–pha)
Tần số đo	3,5–75 Hz
Đo dòng	3 pha + chạm đất, biến dòng 1 A hoặc 5 A
Ngõ vào / ngõ ra	8 ngõ vào số, 6 ngõ vào analog, 10 ngõ ra cấu hình được
Truyền thông	USB, RS232, RS485 (Modbus RTU), DSENet, CAN (ECU động cơ)
Màn hình	Màn hình văn bản 4 dòng có đèn nền
Nhiệt độ làm việc	−30 °C đến +70 °C
Cấp bảo vệ mặt trước	IP65 (khi lắp gioăng kèm theo)
Kích thước / khoét tủ	245 × 184 × 51 mm / 220 × 160 mm

DSE7320 điều khiển một tổ máy với lưới. Hệ thống nhiều tổ máy chạy song song dùng tủ hòa đồng bộ (catalogue MKW-1875MS ghi tùy chọn cho 2–16 tổ máy); xem thêm giải pháp hòa đồng bộ máy phát điện của Makawa.

5/ Prime hay Standby: tải thực tế được phép chạy là bao nhiêu?

Hai mức 1875kVA và 2000kVA không dùng thay nhau được. Theo định nghĩa trong catalogue MKW-1875MS, giới hạn vận hành như sau:

Chế độ	Công suất định mức	Tải trung bình khuyến nghị (≤ 70%)	Giới hạn giờ chạy	Quá tải
Standby (dự phòng)	2.000 kVA / 1.600 kW	≤ 1.120 kW (≈ 1.400 kVA)	Khoảng 200 giờ/năm, chỉ dùng khi mất lưới thật sự	Không có
Prime (liên tục, tải biến đổi)	1.875 kVA / 1.500 kW	≤ 1.050 kW (≈ 1.313 kVA)	Chạy 100% tải không quá 500 giờ/năm	10% trong 1 giờ, trong chu kỳ 12 giờ

Nguồn: catalogue MKW-1875MS (định nghĩa Standby/Prime). Các mức 70% quy ra kW là kết quả tính toán.

Ví dụ: nhà máy có tải trung bình đo được 950 kW nằm trong giới hạn Prime (≤ 1.050 kW). Nếu tải trung bình là 1.150 kW, tổ máy vượt giới hạn Prime và nên xét dải công suất cao hơn hoặc chia tải cho hai tổ máy. Một công trình dự phòng mà lưới có thể mất điện tổng cộng hơn 200 giờ/năm cũng nên tính theo Prime thay vì Standby.

6/ Tiêu hao nhiên liệu và dung tích bồn dầu

Tải (% Prime)	Công suất	Tiêu hao (L/h)	L/kWh	Thời gian chạy với bồn 2.000 / 5.000 / 10.000 lít
100%	1500 kW	387	0,258	5,2 / 12,9 / 25,8 giờ
75%	1125 kW	298	0,265	6,7 / 16,8 / 33,6 giờ
50%	750 kW	210	0,280	9,5 / 23,8 / 47,6 giờ

Nguồn tiêu hao: catalogue MKW-1875MS. Thời gian chạy = dung tích bồn ÷ L/h, chưa trừ phần dầu dự trữ và phần không hút được.

Tổ máy tiết kiệm nhất khi chạy tải cao: tải 50% tốn nhiều dầu hơn khoảng 8% trên mỗi kWh so với tải 100%. Công trình cần chạy dự phòng nhiều giờ thường kết hợp bồn chính với bồn nhật dụng; bồn 2.000 lít chỉ đủ khoảng 5 giờ ở đầy tải.

THAM KHẢO THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/may-phat-dien-mitsubishi/

7/ Dòng điện, ATS và phòng đặt máy

Dòng định mức: tại 400 V là ≈ 2706 A (1875 kVA) và ≈ 2.887 A (2000 kVA); tại 380 V là ≈ 2849 A và ≈ 3039 A.
ATS/ACB: cấp dòng chuẩn kế tiếp phía trên các giá trị trên là 3.200 A, dùng 4 cực nếu hệ thống cần chuyển cả trung tính. Đây là hạng mục thiết kế riêng, không nằm trong dải ATS tiêu chuẩn.
Nền móng: máy trần 12.200 kg trên diện tích khoảng 14 m² tương đương khoảng 0,87 tấn/m² tải phân bố trung bình, chưa tính dầu, nước làm mát và bồn nhiên liệu.
Nhiệt độ và độ cao: theo tài liệu hãng, đầu phát Class H giảm công suất khoảng 3% cho mỗi 5 °C trên 40 °C (Leroy-Somer: hệ số 0,973 tại 45 °C, 0,946 tại 50 °C) và khoảng 3% cho mỗi 500 m trên 1.000 m (Stamford). Cần tính thêm mức giảm công suất của động cơ cho điều kiện công trình thực tế.
Cách âm: phòng máy kín hoặc vỏ chống ồn cần tính đường gió cấp/thải theo công suất tỏa nhiệt; xem thi công hệ thống cách âm.

8/ Khi nào chọn 1875kVA, khi nào chọn cấp công suất khác?

Tải trung bình thực đo	Hướng chọn sơ bộ
Thấp hơn rõ rệt so với 1.050 kW, chạy liên tục	Xem dải máy phát điện 1600kVA hoặc 1500kVA để tránh đầu tư dư công suất
Đến 1.050 kW, chạy thường xuyên	MKW-1875MS theo chế độ Prime
Đến 1.120 kW, chỉ chạy khi mất lưới (≤ ~200 giờ/năm)	MKW-1875MS theo chế độ Standby 2.000 kVA
Trên 1.120 kW	Xem dải công suất 2000kVA hoặc hai tổ máy chạy song song

Bảng chỉ để chọn sơ bộ. Chốt công suất cần thêm kVA khởi động của động cơ lớn nhất, hệ số công suất của tải và mức sụt áp cho phép. Nếu cần cùng công suất 1875kVA nhưng khác động cơ, Makawa có sẵn tổ máy Cummins chính hãng 1875kVA để so sánh cấu hình.

XEM THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/

9/ Phạm vi cung cấp, lắp đặt và nghiệm thu

Máy trần hoặc có vỏ cách âm: vỏ thép tấm dày 2 mm, sơn tĩnh điện, 5 cửa phục vụ bảo dưỡng; kèm MCCB bảo vệ đầu cực.
Phụ kiện đi kèm: ống xả giảm thanh nối qua khớp nối mềm, giảm chấn giữa bệ động cơ và đầu phát, ắc quy khởi động (động cơ đề 24 V), nút dừng khẩn cấp, theo thuyết minh kỹ thuật.
Hạng mục tùy chọn: tủ ATS, bồn dầu, hệ thống hòa đồng bộ, thi công cách âm phòng máy.
Nghiệm thu: chạy thử có tải, đo điện áp và tần số 3 pha, thử chuyển nguồn, đối chiếu số serial động cơ và đầu phát với hồ sơ bàn giao.
Sau bán hàng: thời hạn bảo hành và thời gian có mặt xử lý sự cố ghi trong hợp đồng; bảo trì định kỳ theo dịch vụ bảo dưỡng máy phát điện.

10/ Báo giá máy phát điện Mitsubishi 1875kVA

Giá phụ thuộc đầu phát (Stamford hay Leroy-Somer), bộ điều khiển, máy trần hay có vỏ, tủ ATS, bồn dầu, vận chuyển và phạm vi lắp đặt. Để nhận cấu hình và báo giá chính xác, gửi cho Makawa:

Danh sách phụ tải hoặc công suất tiêu thụ trung bình và đỉnh (kW, cos φ).
Chế độ sử dụng: chạy liên tục (Prime) hay dự phòng (Standby) và số giờ chạy dự kiến.
Điện áp (400/230 V hay 380/220 V), địa điểm và điều kiện phòng máy.
Yêu cầu về ATS, bồn dầu, độ ồn và hồ sơ bàn giao.

11/ Câu hỏi thường gặp (FAQ)

1. Máy phát điện Mitsubishi 1875kVA tương đương bao nhiêu kW?

Với hệ số công suất 0,8, 1.875 kVA × 0,8 = 1.500 kW. Mức kW sử dụng thực tế còn phụ thuộc vào hệ số công suất của tải và giới hạn vận hành của tổ máy.

2. Máy phát điện Mitsubishi 1875kVA sử dụng động cơ gì?

Cấu hình trong bài sử dụng động cơ Mitsubishi S16R-PTA2-C, diesel 4 kỳ, 16 xi lanh chữ V, dung tích 65,37 lít.

3. Công suất dự phòng của máy là bao nhiêu?

Một catalogue tổ máy dùng động cơ S16R-PTA2-C công bố 2.050 kVA / 1.640 kW dự phòng. Một số cấu hình khác công bố khoảng 2.063 kVA. Cần kiểm tra đúng catalogue và nhãn của tổ máy được cung cấp.

4. Công suất chính PRP và dự phòng ESP khác nhau thế nào?

PRP và ESP là hai chế độ định mức có điều kiện sử dụng khác nhau. PRP thường được xét cho tải thay đổi theo giới hạn của nhà sản xuất; ESP dùng cho nguồn dự phòng trong thời gian và điều kiện quy định. Cần áp dụng đúng định nghĩa trong tài liệu tổ máy.

5. Nên chọn đầu phát Stamford hay Leroy Somer?

Cả hai đều có phương án phù hợp về công suất danh định cho cấu hình tham khảo trong bài. Lựa chọn cụ thể nên dựa trên đặc tính tải, khả năng đáp ứng khi khởi động, hệ thống kích từ, thời gian giao hàng và dịch vụ phụ tùng.

6. Đầu phát lớn hơn 1.875 kVA có làm công suất tổ máy tăng lên không?

Không tự động làm tăng công suất tổ máy. Định mức cuối cùng phụ thuộc vào động cơ, đầu phát, làm mát, thiết bị phụ và công bố của nhà sản xuất tổ máy.

7. DSE7320 có tự khởi động máy khi mất điện không?

Có thể. Bộ điều khiển hỗ trợ giám sát điện lưới và khởi động máy tự động khi được đấu nối và cài đặt đúng.
