Máy Phát Điện Mitsubishi 1400kVA

Mã máy: MKW-1400MS

Công suất

1400 kVA

Động cơ

MITSUBISHI

Đầu phát điện

Stamford/Leroy Somer

Bảng điều khiển

Deepsea (UK)

Độ ồn

≤83 dB(A)

Tiêu hao nhiên liệu

280 lít/giờ

– Máy nhập khẩu trực tiếp nguyên chiếc chính hãng 100%

– Đầy đủ hồ sơ gốc CO, CQ, Packing List

– Phụ kiện, linh kiện chính hãng đầy đủ kèm theo

– Cam kết giá cạnh tranh nhất thị trường

– Lắp đặt, hướng dẫn vận hành tận nơi miễn phí

– Bảo hành chính hãng tại nơi sử dụng

– Giao hàng tận nơi, nhanh chóng toàn quốc Việt Nam

– Liên hệ để được tư vấn miễn phí và nhận báo giá tốt nhất

– Mã máy : MKW-1400MS

– Công suất liên tục : 1400 kVA

– Công suất dự phòng : 1550 kVA

CHI TIẾT SẢN PHẨM

Máy phát điện Mitsubishi 1400kVA sử dụng động cơ S12R-PTA2-C, đầu phát tùy chọn Stamford hoặc Leroy Somer, kết hợp bộ điều khiển Deep Sea DSE6120 hoặc DSE7320. Cấu hình hướng đến nhà máy, tòa nhà và công trình cần duy trì các phụ tải quan trọng khi điện lưới gián đoạn.

Theo catalogue MKW-1400MS của Makawa, tổ máy được công bố ở mức 1400kVA/1120kW Prime và 1550kVA/1240kW dự phòng, tại hệ số công suất 0,8. Khi lựa chọn cho dự án, cần đối chiếu chế độ vận hành, cấu hình thực tế và điều kiện thử tải của tổ máy.

Điều khách hàng cần xác định trước khi đặt mua là máy có khởi động được tải lớn, đáp ứng trình tự đóng tải và phù hợp mặt bằng lắp đặt hay không. Makawa hỗ trợ kiểm tra các yếu tố này để xây dựng phương án thiết bị và phạm vi thi công.

Liên hệ Makawa để nhận cấu hình và báo giá theo công trình.

1/ Thông số máy phát điện Mitsubishi 1400kVA

Hạng mụcThông số
Model tổ máyMKW-1400MS
Công suất Prime theo catalogue Makawa1400kVA / 1120kW
Công suất dự phòng theo catalogue Makawa1550kVA / 1240kW
Động cơMitsubishi S12R-PTA2-C
Đầu phát tùy chọnStamford hoặc Leroy Somer
Bộ điều khiển tùy chọnDeep Sea DSE6120 MKIII hoặc DSE7320 MKII
Điện áp cấu hình catalogue380/220V
Điện áp cấu hình tham chiếu đầu phát trong bài400/230V
Số pha, số dây3 pha, 4 dây
Tần số50Hz
Hệ số công suất0,8
Tốc độ định mức1500 vòng/phút
Nhiên liệuDiesel
Kiểu máyMáy trần, vỏ chống ồn hoặc container theo phương án cung cấp

Các mức công suất trên là công bố của cấu hình MKW-1400MS. Hồ sơ chào hàng cần xác nhận định mức tổ máy tại điện áp, điều kiện môi trường và chế độ vận hành thực tế. Không mặc định định mức ở 400V giữ nguyên khi đổi sang 380V.

Tại cosφ = 0,8, công suất tác dụng được quy đổi theo P = S × cosφ:

  • Prime: 1400kVA × 0,8 = 1120kW.
  • Dự phòng: 1550kVA × 0,8 = 1240kW.

Prime là chế độ làm việc với tải biến thiên theo điều kiện công bố, không đồng nghĩa chạy cố định 100% tải quanh năm. Công suất dự phòng phục vụ tình huống gián đoạn nguồn chính và không dùng thay cho định mức nguồn chính dài hạn.

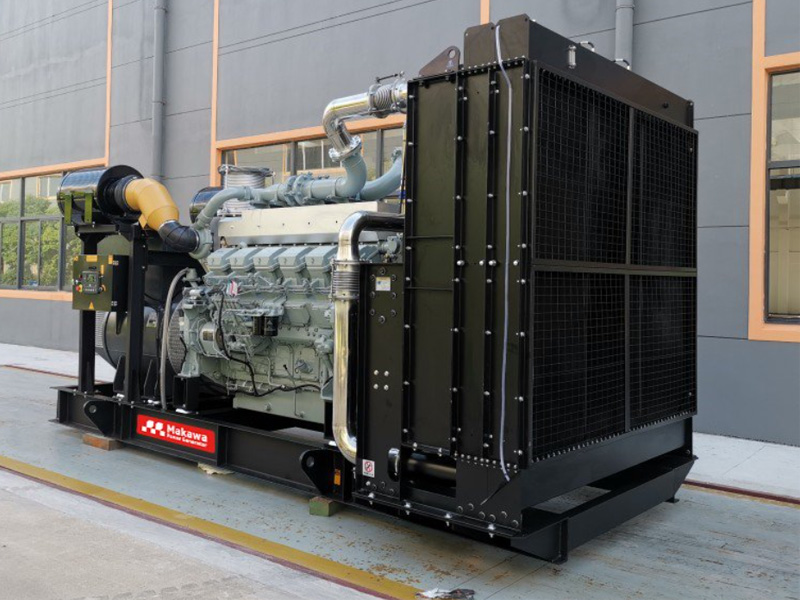

2/ Động cơ Mitsubishi S12R-PTA2-C

Động cơ S12R-PTA2-C thuộc dòng diesel công nghiệp 12 xi lanh chữ V, tăng áp và làm mát khí nạp. Hệ thống phun nhiên liệu trực tiếp kết hợp điều tốc điện tử giúp điều chỉnh tốc độ khi phụ tải thay đổi; khả năng đáp ứng tải của tổ máy vẫn phải kiểm tra cùng đầu phát và các thiết lập điều khiển.

2.1/ Bảng thông số động cơ

Thông sốMitsubishi S12R-PTA2-C
Kiểu động cơDiesel 4 kỳ
Số xi lanh, bố trí12 xi lanh, chữ V
Dung tích xi lanh49,03 lít
Đường kính × hành trình piston170 × 180mm
Tỷ số nén13,5:1
Công suất cơ Prime tại 1.500 vòng/phút1165kWm
Công suất cơ Standby tại 1.500 vòng/phút1285kWm
Hệ thống đốtPhun nhiên liệu trực tiếp
Nạp khíTurbo tăng áp, có làm mát khí nạp
Làm mát động cơBằng nước
Điều tốc cấu hìnhĐiện tử
Tổng dung tích hệ thống dầu bôi trơnKhoảng 180 lít
Hệ thống điện khởi động24VDC

Các thông số cấu hình động cơ được đối chiếu với catalogue MKW-1400MS và tài liệu kỹ thuật liên quan. makawa.vn

kWm là công suất cơ của động cơ; kW điện tại đầu cực tổ máy phải tính đến hiệu suất đầu phát và phụ tải phụ trợ. Vì vậy, model động cơ là một căn cứ lựa chọn, còn công suất điện hoàn chỉnh cần được chứng minh bằng hồ sơ tổ máy.

Khách hàng có thể tham khảo nền tảng dòng động cơ tại trang Mitsubishi S12R-PTA2 chính hãng. Khi lập hồ sơ kỹ thuật, cần dùng specification đúng phiên bản S12R-PTA2-C ghi trên thiết bị chào hàng.

2.2/ Mức tiêu hao nhiên liệu tham khảo

Mức tải theo catalogue MKW-1400MSTiêu hao tham khảo
50% công suất Prime150 lít/giờ
75% công suất Prime211 lít/giờ
100% công suất Prime280 lít/giờ

Số liệu được công bố trong catalogue tổ máy Makawa, không phải mức tiêu hao được bảo đảm cho mọi cấu hình dùng S12R-PTA2-C. Lượng nhiên liệu thực tế phụ thuộc mức tải, môi trường, chất lượng nhiên liệu và tình trạng bảo dưỡng. makawa.vn

Để dự toán chi phí vận hành, doanh nghiệp nên cung cấp số giờ chạy dự kiến cùng biểu đồ phụ tải. Việc dùng duy nhất mức tiêu hao toàn tải có thể làm sai lệch ngân sách nhiên liệu.

3/ Đầu phát Stamford hoặc Leroy Somer

Đầu phát cần đáp ứng cả công suất Prime lẫn công suất dự phòng của tổ máy. Với tải có UPS, biến tần hoặc động cơ lớn, cần kiểm tra thêm hệ kích từ, đáp ứng điện áp và khả năng khởi động tải.

Bảng dưới đối chiếu hai phương án đầu phát cụ thể trong catalogue hãng tại 400V, 50Hz. Tên model được lược bỏ để nội dung sản phẩm dễ đọc; model chính xác phải ghi trong hồ sơ báo giá.

Thông sốPhương án StamfordPhương án Leroy Somer
Công suất liên tục riêng của đầu phát¹1550kVA1480kVA
Công suất dự phòng riêng của đầu phát²1615kVA1550kVA
Công suất tổ máy cần phục vụ theo catalogue Makawa1.400kVA Prime / 1.550kVA dự phòng1400kVA Prime / 1.550kVA dự phòng
Điện áp đối chiếu400V giữa hai pha400V giữa hai pha
Tần số50Hz50Hz
Số pha3 pha3 pha
Số cực, tốc độ4 cực, 1500 vòng/phút4 cực, 1500 vòng/phút
Hệ số công suất định mức0,80,8
Kiểu đầu phátĐồng bộ, không chổi thanĐồng bộ, không chổi than
Điều chỉnh điện ápAVRAVR
Cấp cách điệnHH
Cấp bảo vệ cấu hình tham chiếuIP23IP23
Hệ kích từPMG theo cấu hìnhAREP hoặc PMG theo cấu hình

¹ Định mức liên tục tại độ tăng nhiệt 125K, nhiệt độ môi trường 40°C.
² Định mức dự phòng tại độ tăng nhiệt 150K, nhiệt độ môi trường 40°C. Các giá trị công suất được đối chiếu bảng định mức của từng hãng.

Định mức riêng của đầu phát không phải công suất được bảo đảm của toàn bộ tổ máy. Khi thay model, đổi điện áp hoặc bổ sung bộ lọc gió, phải kiểm tra lại bảng định mức và điều kiện giảm công suất.

Tham khảo dòng đầu phát STAMFORD S7 chính hãng và catalogue đầu phát Leroy Somer LSA 50.2.

4/ Bộ điều khiển Deep Sea DSE6120 hoặc DSE7320

Hai lựa chọn điều khiển là DSE6120 MKIII và DSE7320 MKII, đều thuộc nhóm AMF, hỗ trợ giám sát điện lưới và tự động điều khiển máy phát khi nguồn chính gặp sự cố.

Hạng mụcDSE6120 MKIIIDSE7320 MKII
Nguồn cấp liên tục8–35VDC8–35VDC
Hiển thịLCD có đèn nềnLCD văn bản 4 dòng, có đèn nền
Chức năng AMFGiám sát lưới, tự khởi động/dừng máyGiám sát lưới, tự khởi động/dừng máy
Đo lường điệnĐiện áp, dòng, tần số, công suấtĐiện áp, dòng, tần số, công suất
Theo dõi động cơTốc độ, áp suất dầu, nhiệt độ, điện áp ắc quy, giờ chạy theo cảm biếnTốc độ, áp suất dầu, nhiệt độ, điện áp ắc quy, giờ chạy theo cảm biến
Cấu hình bằng máy tínhUSB, DSE Configuration SuiteUSB, DSE Configuration Suite
Giao tiếp, mở rộngCAN cho động cơ tương thích; DSENetCAN cho động cơ tương thích; RS232, RS485, DSENet
Kích thước ngoài221 × 163 × 42,5mm245 × 184 × 51mm
Kích thước khoét tủ184 × 137mm220 × 160mm

Bảng thông số sử dụng tài liệu dòng DSE6110/6120 MKIII và trang sản phẩm DSE7320 MKII của Deep Sea Electronics. deepseaelectronics.com

Các chức năng cảnh báo và dừng bảo vệ được cài đặt theo cảm biến, thiết bị đóng cắt và đặc tính vận hành. Bộ điều khiển cần phối hợp với ATS hoặc hệ thống chuyển nguồn có liên động để tự động cấp điện cho tải.

DSE6120 phù hợp khi yêu cầu tập trung vào tự động vận hành một tổ máy. DSE7320 thuận tiện hơn khi dự án cần giao tiếp RS485/Modbus RTU và mở rộng giám sát. Kết nối BMS hoặc giám sát từ xa cần được xác định trong phạm vi chào hàng.

Thông tin chính hãng: Deep Sea DSE6120 MKIII và Deep Sea DSE7320 MKII.

5/ Chọn máy trần, vỏ chống ồn hay container?

Kiểu máyTrường hợp phù hợpNội dung cần kiểm tra
Máy trầnĐặt trong phòng máy được thiết kế riêngTiêu âm phòng, lấy gió, thoát nhiệt, khí xả và khoảng bảo trì
Vỏ chống ồnCông trình cần giải pháp che chắn và giảm ồn tích hợpHiệu quả tiêu âm, chống mưa, lưu lượng gió và cửa bảo trì
ContainerDự án cần bố trí tổ máy và phụ trợ theo một cụmKích thước, tải trọng, cẩu hạ, thông gió và đường tiếp cận

Độ ồn cần được công bố kèm khoảng cách đo, mức tải và điều kiện đo. Kích thước, trọng lượng cũng cần lấy từ bản vẽ đúng cấu hình để kiểm tra đường vận chuyển và nền móng.

XEM THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/

6/ Máy phát điện Mitsubishi 1400kVA phù hợp cho công trình nào?

Máy phát điện Mitsubishi 1400kVA phù hợp cho công trình nào?
Máy phát điện Mitsubishi 1400kVA phù hợp cho công trình nào?
  • Nhà máy sản xuất: cần kiểm tra động cơ lớn nhất, phương thức khởi động và trình tự đưa dây chuyền vào vận hành để hạn chế sụt áp, sụt tần số.
  • Tòa nhà, khách sạn và trung tâm thương mại: cần phân nhóm tải ưu tiên như bơm, thang máy, chiếu sáng, thông gió và hệ thống quản lý tòa nhà.
  • Bệnh viện và trung tâm dữ liệu: cần phối hợp máy phát với UPS, ATS và phương án dự phòng của toàn hệ thống. Máy phát cần thời gian khởi động nên tải không được phép gián đoạn phải có giải pháp duy trì điện phù hợp.
  • Trạm bơm và công trình hạ tầng: cần đánh giá công suất khởi động bơm, chu kỳ làm việc và điều kiện lắp đặt.

Khách hàng có thể đối chiếu thêm các mức công suất trong danh mục máy phát điện Mitsubishi trước khi chốt cấu hình.

7/ Báo giá máy phát điện Mitsubishi 1400kVA gồm những gì?

Giá máy phụ thuộc đầu phát, bộ điều khiển, kiểu vỏ, xuất xứ thiết bị, tiến độ giao hàng và phạm vi lắp đặt. Để so sánh các phương án, báo giá cần tách rõ:

Nhóm hạng mụcNội dung cần xác định
Tổ máyModel, công suất, động cơ, đầu phát, controller, máy cắt đầu cực
Chuyển nguồnATS, số cực, định mức dòng, khả năng chịu ngắn mạch và liên động
Nhiên liệuBồn dầu, đường ống cấp hồi, bơm chuyển và cảm biến
Cơ khí, tiêu âmVỏ máy, ống khói, giảm thanh, khớp nối mềm, bảo ôn
Hệ thống điệnCáp hoặc thanh dẫn, cáp điều khiển, tiếp địa và đấu nối
Thi côngVận chuyển, cẩu hạ, nền móng và lắp đặt
Chạy thử, bàn giaoThử tải theo yêu cầu, kiểm tra chuyển nguồn, đào tạo và hồ sơ
Điều kiện thương mạiThuế, thanh toán, bảo hành, giao hàng và các phần việc loại trừ

Xem thêm các hạng mục trong báo giá máy phát điện công nghiệp để dự toán đầy đủ chi phí thiết bị và thi công.

Gửi bảng phụ tải hoặc BOQ qua trang liên hệ Makawa để được tư vấn cấu hình và phạm vi báo giá.

XEM THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/may-phat-dien-mitsubishi/page/2/

8/ Khảo sát, lắp đặt và chạy thử tại công trình

Với tổ máy công suất lớn, khảo sát cần làm rõ năm nội dung: đường vận chuyển; nền móng và tải trọng; thông gió, khí xả; kết nối điện và ATS; không gian vận hành, bảo dưỡng.

Trước bàn giao, kế hoạch chạy thử nên thống nhất mức tải, thời gian giữ tải, các thông số cần ghi nhận và chu trình chuyển nguồn. Nếu công trình chưa có đủ tải thực, cần xác định phương án tải giả và chi phí liên quan trong báo giá.

Bên cạnh lựa chọn thiết bị, khách hàng nên xây dựng kế hoạch bảo trì máy phát điện công nghiệp để kiểm soát tình trạng ắc quy, nhiên liệu, làm mát và các cảnh báo trước khi cần dùng nguồn dự phòng.

Khảo sát, lắp đặt và chạy thử tại công trình
Khảo sát, lắp đặt và chạy thử tại công trình

Khách hàng có thể gửi bảng phụ tải, địa điểm đặt máy và yêu cầu vận hành để Makawa tư vấn cấu hình. Hồ sơ báo giá cần làm rõ công suất PRP/ESP, xuất xứ từng thành phần, CO/CQ theo phạm vi cung cấp, điều kiện bảo hành và kế hoạch chạy thử.

Liên hệ Makawa để nhận cấu hình kỹ thuật và báo giá theo công trình.

9/ Câu hỏi thường gặp (FAQ)

1. Máy phát điện Mitsubishi 1400kVA tương đương bao nhiêu kW?

Tại cosφ 0,8: P = S × cosφ = 1.400 × 0,8 = 1.120 kW. Khi vận hành phải kiểm soát cả giới hạn kW và kVA.

2. Công suất dự phòng của cấu hình này là bao nhiêu?

Makawa đang công bố 1.550 kVA, tương ứng 1.240 kW tại cosφ 0,8. Cần xác nhận bằng datasheet và hồ sơ thử nghiệm tổ máy.

3. Công suất động cơ S12R-PTA2-C là bao nhiêu?

Tài liệu đối chiếu ghi 1.165 kW Prime và 1.285 kW Standby tại 1.500 vòng/phút. Đây là công suất cơ.

4. Vì sao cùng động cơ lại có tổ máy 1375kVA và 1400kVA?

Công suất tổ máy phụ thuộc cấu hình và điều kiện công bố. Không thể dùng chung model động cơ để mặc định hai mức công suất đều được chứng minh.

5. Nên chọn đầu phát Stamford hay Leroy Somer?

Nên so sánh đúng cấu hình về công suất, hiệu suất, hệ kích từ, đáp ứng tải, dịch vụ và tiến độ cung cấp.

6. DSE7320 có tự khởi động khi mất điện không?

Có, khi được cấu hình và đấu nối đúng. Hệ thống cần thêm thiết bị đóng cắt để tự động chuyển tải.

7. Máy tiêu hao bao nhiêu lít dầu mỗi giờ?

Cần dữ liệu đúng tổ máy tại từng mức tải và điều kiện đo. Không nên công bố một mức tiêu hao chung cho mọi cấu hình dùng S12R-PTA2-C.

8. Máy có thể chạy đủ tải 24/24 giờ không?

Không mặc định từ tên sản phẩm. Phải tuân thủ chế độ công suất, tải trung bình, giới hạn vận hành và lịch bảo dưỡng được xác nhận.

9. Kích thước và độ ồn tổ máy là bao nhiêu?

Phụ thuộc khung bệ, két nước, vỏ và tiêu âm. Cần bản vẽ tổ máy cùng dữ liệu độ ồn có ghi mức tải, khoảng cách và điều kiện đo.
