Công suất
1375 kVA
Động cơ
MITSUBISHI
Đầu phát điện
Stamford/Leroy Somer
Bảng điều khiển
Deepsea (UK)
Độ ồn
≤83 dB(A)
Tiêu hao nhiên liệu
280 lít/giờ
– Máy nhập khẩu trực tiếp nguyên chiếc chính hãng 100%
– Đầy đủ hồ sơ gốc CO, CQ, Packing List
– Phụ kiện, linh kiện chính hãng đầy đủ kèm theo
– Cam kết giá cạnh tranh nhất thị trường
– Lắp đặt, hướng dẫn vận hành tận nơi miễn phí
– Bảo hành chính hãng tại nơi sử dụng
– Giao hàng tận nơi, nhanh chóng toàn quốc Việt Nam
– Liên hệ để được tư vấn miễn phí và nhận báo giá tốt nhất
– Mã máy : MKW-1375MS
– Công suất liên tục : 1375 kVA
– Công suất dự phòng : 1500 kVA

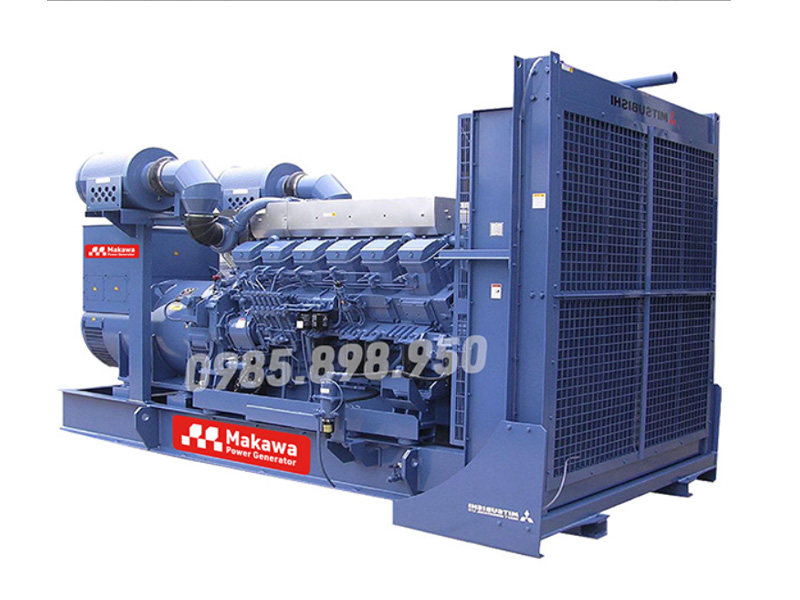

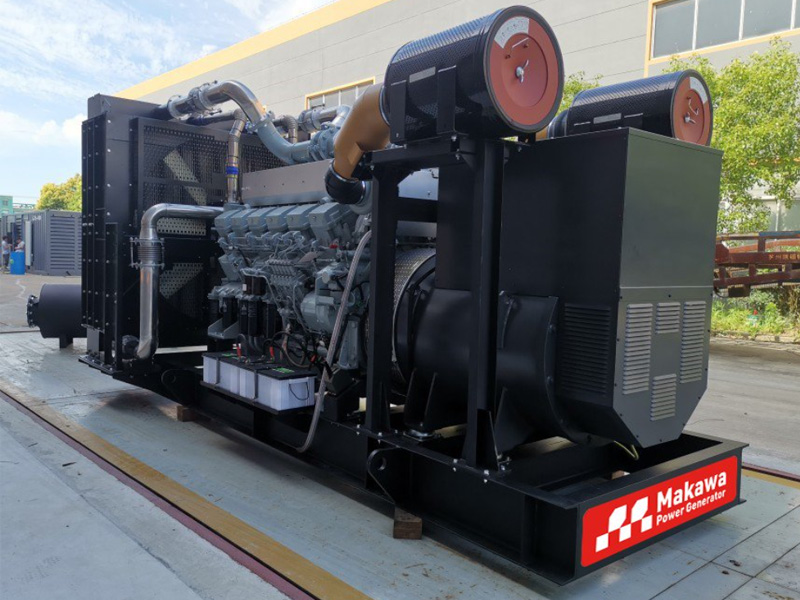

Máy phát điện Mitsubishi 1375kVA dùng động cơ S12R-PTA2-C có công suất chạy chính (PRP) 1375kVA ≈ 1100 kW và công suất dự phòng (ESP) 1500kVA ≈ 1200 kW ở cos φ 0,8, 400/230 V, 50 Hz, 1500 vòng/phút. Con số 1375kVA là mức chạy chính, không phải mức dự phòng.
Để duy trì hoạt động khi mất điện, doanh nghiệp cần lựa chọn máy theo phụ tải thực tế, khả năng khởi động thiết bị và thời gian vận hành. Công suất phù hợp phải đi cùng hệ thống làm mát, chuyển nguồn và bảo vệ được tính toán đồng bộ.
Đây là cấu hình tham khảo của máy phát điện Mitsubishi tại Makawa Power cho nhà máy, tòa nhà, bệnh viện và trung tâm dữ liệu cần nguồn điện công suất lớn. Thông số cuối cùng được chốt theo datasheet và hợp đồng của từng cấu hình.
| Hạng mục | Cấu hình tham khảo |
|---|---|
| Công suất chạy chính PRP | 1375 kVA / 1100 kW |
| Công suất dự phòng ESP | 1500 kVA / 1200 kW |
| Động cơ | Mitsubishi S12R-PTA2-C |
| Đầu phát | Stamford hoặc Leroy Somer (tùy chọn) |
| Bộ điều khiển | Deep Sea Electronics DSE6120 hoặc DSE7320 (tùy chọn) |
| Điện áp / tần số / số pha | 400/230 V / 50 Hz / 3 pha |
| Hệ số công suất | 0,8 |
| Tốc độ | 1.500 vòng/phút |
| Kiểu tổ máy | Máy trần hoặc vỏ chống ồn theo thiết kế dự án |
Quy đổi: kW = kVA × 0,8. Kích thước, trọng lượng và độ ồn của cả tổ máy phụ thuộc khung đế, két nước, vỏ chống ồn và cần bản vẽ kèm điều kiện đo.
Đây là điểm dễ nhầm nhất khi so sánh báo giá. Theo ISO 8528-1, PRP (Prime Power) là công suất cho vận hành chạy chính với tải biến thiên, thời gian chạy không giới hạn nhưng mức tải trung bình bị giới hạn; ESP (Emergency Standby Power) là công suất cho vận hành dự phòng khi mất điện lưới, số giờ chạy mỗi năm bị giới hạn. Cùng một con số kVA nhưng khác nhãn PRP/ESP là hai mức công suất khác nhau.
| Mã động cơ | 1375 kVA nghĩa là | Mức còn lại |
|---|---|---|
| S12R-PTA2-C (cấu hình Makawa) | Chạy chính PRP (1100 kW) | Dự phòng ESP 1500kVA / 1200kW |
| S12R-PTA-C (không có số 2) | Dự phòng ESP theo tài liệu một số nhà cung cấp (1100 kW) | Chạy chính PRP 1250kVA / 1000kW |
Vì vậy, khi nhận hai báo giá cùng ghi “1375kVA”, hãy yêu cầu ghi rõ mã động cơ và nhãn PRP hoặc ESP. Một tổ máy 1.375 kVA ESP chỉ tương đương khoảng 1.250 kVA PRP.
S12R-PTA2-C là động cơ diesel V12, dung tích 49,03 lít. Dữ liệu công khai của nhà sản xuất là cho model S12R-PTA2 tại trang Mitsubishi Heavy Industries Engine & Turbocharger; hậu tố -C cần được xác nhận bằng datasheet đi kèm lô hàng.
| Thông số động cơ | Giá trị |
|---|---|
| Model | S12R-PTA2-C |
| Kiểu động cơ | Diesel 4 kỳ, làm mát bằng nước |
| Số xi lanh | 12, bố trí chữ V |
| Dung tích | 49,03 lít |
| Đường kính × hành trình piston | 170 × 180 mm |
| Tốc độ định mức | 1.500 vòng/phút |
| Công suất cơ Prime | 1.165 kW |
| Công suất cơ Standby | 1.285 kW |
| Suất tiêu hao nhiên liệu tại 100% tải | 197–203 g/kWh (công bố cho S12R-PTA2) |
| Nạp khí | Tăng áp, làm mát khí nạp |
| Dầu bôi trơn (tổng dung tích) | Khoảng 180 lít |
| Nước làm mát riêng động cơ | 125 lít |
| Điện áp khởi động | 24 V |
| Kích thước động cơ tham khảo | 2568 × 1401 × 1592 mm |
| Khối lượng khô (chưa gồm phụ kiện) | Khoảng 5400 kg |
Công suất cơ Prime 1165kW nhân hiệu suất đầu phát khoảng 95–96% cho ra khoảng 1106–1118 kW điện, sát mức 1100kW (1375kVA × 0,8). Tương tự, Standby 1285kW × 95–96% ≈ 1221–1234kW, tương ứng mức ESP 1200kW. Hiệu suất đầu phát ở đây là giả định để minh họa; giá trị thực theo datasheet đầu phát. Điều này cho thấy tổ máy khai thác gần hết công suất động cơ, nên cần tính tải và điều kiện lắp đặt kỹ.
Công thức: lít/giờ = công suất cơ (kW) × suất tiêu hao (g/kWh) ÷ 1.000 ÷ khối lượng riêng dầu (kg/lít). Với 1165 kW × 197–203 g/kWh ≈ 229–236 kg/giờ; chia cho khoảng 0,84 kg/lít cho kết quả khoảng 270–285 lít/giờ ở 100% tải chạy chính. Dùng để dự trù bồn dầu và chi phí vận hành; số liệu thực tế phải lấy từ biên bản thử tải theo từng mức tải.

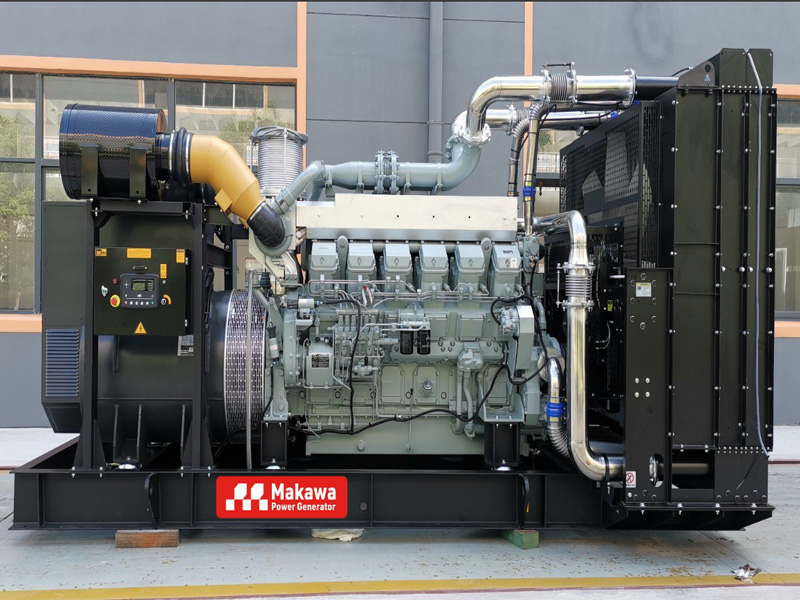

Đầu phát cần có công suất bằng hoặc lớn hơn công suất tổ máy ở cả mức chạy chính và dự phòng. Thông số Leroy Somer tham khảo thêm tại trang Nidec Leroy-Somer LSA 50.2.
| Thông số (400 V, 50 Hz) | Stamford | Leroy Somer |
|---|---|---|
| Công suất liên tục riêng của đầu phát (¹) | 1550kVA | 1500kVA |
| Công suất dự phòng riêng của đầu phát (²) | 1615kVA | 1575kVA |
| Mức PRP tổ máy cần đáp ứng | 1375kVA | 1375kVA |
| Mức ESP tổ máy cần đáp ứng | 1500kVA | 1500kVA |
| Số pha / hệ số công suất | 3 pha / 0,8 | 3 pha / 0,8 |
| Số cực / tốc độ | 4 cực / 1.500 vòng/phút | 4 cực / 1.500 vòng/phút |
| Cấp cách điện | H | H |
| Cấp bảo vệ tiêu chuẩn | IP23 | IP23 |
| Điều chỉnh điện áp | AVR | AVR |
(¹) Độ tăng nhiệt 125 K, môi trường 40°C. (²) Độ tăng nhiệt 150 K, môi trường 40°C. Giá trị theo cấu hình tham chiếu; mã đầu phát thực tế được ghi trong hợp đồng và datasheet.
Theo bảng trên, đầu phát còn dư khoảng 9–13% so với mức PRP 1.375 kVA và khoảng 5–8% so với mức ESP 1.500 kVA. Khi hai phương án chênh nhau về giá, hãy kiểm tra biên độ dư này ở mức dự phòng, không chỉ ở mức liên tục.
Cả hai module đều hỗ trợ tự khởi động khi mất điện lưới (AMF) cho tổ máy đơn. Chọn theo nhu cầu giám sát và số lượng tín hiệu cần cấu hình.
| Hạng mục | DSE6120 | DSE7320 |
|---|---|---|
| Chức năng chính | AMF, tổ máy đơn | AMF, tổ máy đơn |
| Nguồn cấp | 8–35 VDC | 8–35 VDC |
| Màn hình | LCD có đèn nền | LCD 4 dòng, có đèn nền |
| Ngõ vào | 6 số + 3 analog | 9 ngõ vào cấu hình |
| Ngõ ra | 6 | 8 |
| Giao tiếp | USB (cấu hình bằng phần mềm DSE) | CAN, USB; RS232/RS485 tùy chọn |
| Nhật ký sự kiện | 10 sự kiện | 250 sự kiện |
| Đo điện áp pha–trung tính | Theo datasheet DSE | 15–415 VAC |
| Kích thước ngoài | 216 × 158 × 42 mm | 240 × 181 × 42 mm |
| Phù hợp | Tổ máy dự phòng cần điều khiển cơ bản | Cần giám sát từ xa, nhiều tín hiệu, nhật ký dài |
Hòa đồng bộ nhiều tổ máy cần bộ điều khiển chuyên dụng và thiết kế tủ đóng cắt riêng. Đối chiếu phiên bản (gốc hoặc MKII) trên datasheet trước khi đặt hàng.
Ví dụ minh họa (không phải số liệu dự án): tải tính toán 950 kW, cos φ 0,8 tương ứng 950 ÷ 0,8 ≈ 1188 kVA; cộng 15% dự phòng phát triển cho khoảng 1366kVA, sát mức PRP 1.375 kVA. Nếu tải còn tăng hoặc chạy chính dài hạn, nên xem bậc cao hơn như Mitsubishi 1500kVA. Nếu muốn so sánh thương hiệu động cơ cùng công suất, tham khảo máy phát điện Cummins 1375kVA.
Với phòng máy trong tòa nhà hoặc khu dân cư, nên tính sớm hệ thống cách âm phòng máy và đường xả, vì đây là hạng mục ảnh hưởng tiến độ và chi phí.
XEM THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/may-phat-dien-mitsubishi/
Makawa không đăng giá cố định vì mỗi cấu hình khác nhau. Các yếu tố làm thay đổi báo giá gồm:
Quy trình tại Makawa Power đi từ khảo sát tải và phòng máy, chốt cấu hình, giao hàng, lắp đặt, chạy thử có tải, nghiệm thu rồi bàn giao hồ sơ. Sau bàn giao, tổ máy cần bảo dưỡng máy phát điện định kỳ theo giờ chạy để giữ độ sẵn sàng. Hồ sơ kỹ thuật, CO/CQ và biên bản chạy thử được cung cấp theo thỏa thuận hợp đồng; điều kiện bảo hành ghi rõ trong báo giá.
Khách hàng có thể gửi bảng phụ tải, địa điểm đặt máy và yêu cầu vận hành để Makawa tư vấn cấu hình. Hồ sơ báo giá cần làm rõ PRP/ESP, xuất xứ từng thành phần, CO/CQ theo phạm vi cung cấp, điều kiện bảo hành và kế hoạch chạy thử.
XEM THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/
Tại cosφ 0,8: P = S × cosφ = 1.375 × 0,8 = 1.100 kW. Khi vận hành phải kiểm soát cả giới hạn kW và kVA.
Cấu hình tham khảo là 1.500 kVA ESP, tương ứng 1.500 × 0,8 = 1.200 kW. Công suất giao hàng phải theo datasheet tổ máy được xác nhận.
Đây là hai model khác nhau, có mức công suất và tỷ số nén khác nhau. Không dùng catalogue S12R-PTA-C để chứng minh thông số S12R-PTA2-C. fdkenergy.com
Nên so sánh đúng cấu hình về công suất, hệ kích từ, đáp ứng tải, dịch vụ, chi phí và tiến độ cung cấp.
Vì đáp ứng mức chạy chính chưa đồng nghĩa đáp ứng mức dự phòng tại cùng nhiệt độ môi trường và độ tăng nhiệt.
Có, khi được cấu hình và đấu nối đúng. Hệ thống cần thêm thiết bị đóng cắt để tự động chuyển tải.
Cần dữ liệu đúng tổ máy tại từng mức tải và điều kiện đo. Không nên công bố một mức tiêu hao chung cho mọi cấu hình dùng S12R-PTA2-C.
Không mặc định từ thông số PRP. Phải tuân thủ chế độ tải, giới hạn vận hành và lịch bảo dưỡng được nhà sản xuất xác nhận.
