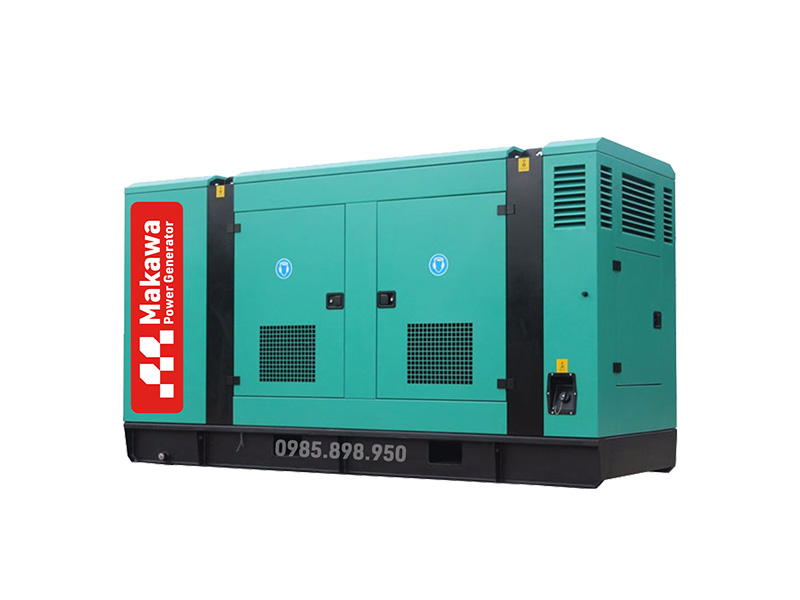

Máy phát điện Cummins 800kVA cấu hình MKW-800CS sử dụng động cơ KTA38-G2B, công suất Prime 640kW theo catalogue Makawa. Tổ máy có tùy chọn đầu phát Stamford hoặc Leroy-Somer và bộ điều khiển Deep Sea DSE7320; công suất dự phòng cần xác nhận theo cấu hình đầu phát và điều kiện vận hành.
Đối với nhà máy, kho vận hoặc tòa nhà có nhiều thiết bị công suất lớn, lựa chọn máy phát cần xét cả tải vận hành và tải khởi động. Mức kVA phù hợp phải đi cùng đầu phát, hệ thống chuyển nguồn và phương án lắp đặt được tính toán đồng bộ.
1/ Thông số tổng quan máy phát điện Cummins 800kVA
Hạng mục
Thông số theo catalogue Makawa
Model tổ máy
MKW-800CS
Động cơ
Cummins KTA38-G2B
Công suất Prime
800kVA / 640kW
Công suất Standby công bố
888kVA / 710kW
Hệ số công suất định mức
0,8
Tần số
50Hz
Tốc độ động cơ
1.500 vòng/phút
Số pha
3 pha
Điện áp tham chiếu
400V
Đầu phát
Stamford hoặc Leroy-Somer theo cấu hình đặt hàng
Bộ điều khiển theo cấu hình đề xuất
Deep Sea DSE7320
Nhiên liệu
Diesel
Làm mát động cơ
Bằng chất lỏng
Kiểu máy
Máy trần hoặc có vỏ chống ồn theo phương án cung cấp
Catalogue công bố mức 800/888kVA. Công suất cung cấp cuối cùng cần được xác nhận theo đầu phát, điện áp, nhiệt độ môi trường và hồ sơ tổ máy thực tế.
1.1/ 800kVA bằng bao nhiêu kW?
Tại hệ số công suất 0,8:
P = S × cosφ = 800kVA × 0,8 = 640kW.
Đối với mức dự phòng 710kW:
S = P ÷ cosφ = 710 ÷ 0,8 = 887,5kVA ≈ 888kVA.
Như vậy, mức 888kVA trong catalogue là giá trị làm tròn. Khi thiết kế và nghiệm thu, sử dụng định mức trên hồ sơ được phê duyệt và nhãn tổ máy, không cộng thêm công suất từ sai số làm tròn.
1.2/ Phân biệt Prime và Standby
Prime áp dụng cho chế độ tải biến thiên theo điều kiện của nhà sản xuất. Standby phục vụ cấp điện dự phòng khi nguồn điện chính bị gián đoạn.
Không nên hiểu 800kVA Prime là khả năng chạy tải cố định 100% liên tục 24/7. Nếu công trình dùng máy làm nguồn điện chính hoặc vận hành dài giờ, cần kiểm tra chế độ công suất và giới hạn vận hành phù hợp.
2/ Động cơ Cummins KTA38-G2B
KTA38-G2B là động cơ diesel V12, dung tích công tác 38 lít, sử dụng turbo tăng áp, làm mát khí nạp và hệ thống nhiên liệu Cummins PT.
2.1/ Bảng thông số động cơ KTA38-G2B tại 50Hz
Hạng mục
Thông số theo tài liệu hãng
Nhà sản xuất
Chongqing Cummins Engine Company
Model
KTA38-G2B
Kiểu động cơ
Diesel, 4 kỳ
Số xi lanh
12 xi lanh, bố trí V 60°
Dung tích công tác
38 lít
Đường kính × hành trình piston
159 × 159mm
Tỷ số nén
14,5:1
Hệ thống nhiên liệu
Cummins PT
Hệ thống nạp khí
Turbo tăng áp, làm mát khí nạp
Tốc độ định mức
1.500 vòng/phút
Công suất cơ Prime
711kW / 953HP
Công suất cơ Standby
789kW / 1.057HP
Nguồn: tài liệu Chongqing Cummins FR60193, cấu hình D233020DX02, CPL 3660; bản tài liệu được lưu trên website Baifa. Thông số cần đối chiếu với phiên bản động cơ bàn giao.
2.2/ Công suất động cơ khác công suất điện tổ máy như thế nào?
Động cơ tạo công suất cơ để truyền tới đầu phát. Một phần công suất phục vụ tổn hao và các bộ phận phụ trợ, nên không lấy 711kW công suất cơ Prime để kết luận tổ máy cấp được 711kW điện.
Trong cấu hình MKW-800CS, catalogue Makawa công bố công suất điện Prime 640kW. Khi kiểm tra thiết bị, cần phân biệt nhãn động cơ với nhãn công suất của toàn bộ tổ máy.
Đầu phát cần đáp ứng công suất tại đúng điện áp, tần số, nhiệt độ môi trường và cấp tăng nhiệt. Ngoài mức kVA, cần kiểm tra hệ thống kích từ và khả năng đáp ứng tải khởi động.
3.1/ Bảng thông số đầu phát tham chiếu
Bảng dưới đối chiếu các cấu hình đầu phát trong catalogue MKW-800CS với tài liệu hãng, không hiển thị model đầu phát.
Hạng mục
Stamford
Leroy-Somer
Công suất Continuous, tăng nhiệt 125K, môi trường 40°C
810kVA / 648kW
820kVA / 656kW
Công suất Standby, tăng nhiệt 150K, môi trường 40°C
830kVA / 664kW
870kVA / 696kW
Công suất Standby, tăng nhiệt 163K, môi trường 27°C
860kVA / 688kW
910kVA / 728kW
Điện áp dùng để đối chiếu
400V
400V
Tần số
50Hz
50Hz
Số pha
3 pha
3 pha
Số cực
4 cực
4 cực
Tốc độ
1.500 vòng/phút
1.500 vòng/phút
Hệ số công suất định mức
0,8
0,8
Cấp cách điện
H
H
Cấp bảo vệ
IP23
IP23
Điều chỉnh điện áp
AVR
AVR
Hệ thống kích từ
PMG theo datasheet đối chiếu
SHUNT, AREP+ hoặc PMG theo cấu hình
Các mức trong bảng là định mức riêng của đầu phát, không phải công suất được bảo đảm của toàn bộ tổ máy.
3.2/ Lưu ý với yêu cầu 888kVA dự phòng
Ở điều kiện 400V, 40°C, hai đầu phát tham chiếu có mức Standby thấp hơn 888kVA. Riêng cấu hình Leroy-Somer đạt mức cao hơn 888kVA ở định mức 27°C.
Vì vậy, nếu dự án yêu cầu 888kVA Standby tại 40°C, cần lựa chọn đầu phát phù hợp hoặc có xác nhận kỹ thuật của nhà sản xuất. Không lấy định mức ở 27°C để áp dụng trực tiếp cho môi trường 40°C.
Với tải motor lớn, UPS hoặc biến tần, cần đánh giá đáp ứng quá độ thay vì chỉ so sánh công suất kVA. Bài cấu tạo máy phát điện công nghiệp giúp làm rõ vai trò của động cơ, đầu phát và bộ điều khiển.
4/ Bộ điều khiển Deep Sea DSE7320
DSE7320 là bộ điều khiển AMF dành cho một tổ máy, hỗ trợ giám sát điện lưới, máy phát và phối hợp điều khiển chuyển nguồn.
Bộ điều khiển Deep Sea DSE7320 máy phát điện Cummins 800kVA
4.1/ Bảng thông số cơ bản DSE7320
Hạng mục
Thông số / chức năng
Nhà sản xuất
Deep Sea Electronics
Model
DSE7320, bản gốc
Chức năng chính
AMF — giám sát mất điện lưới
Nguồn cấp
8–35VDC
Giám sát nguồn
Điện lưới và máy phát 3 pha
Dải đo điện áp pha–trung tính
15–415VAC
Dải đo điện áp pha–pha
26–719VAC
Dải đo tần số
3,5–75Hz
Giao tiếp
CAN, USB, RS232, RS485
Nhật ký sự kiện
250 sự kiện, có thể cấu hình
Kích thước tổng thể
240 × 181 × 42mm
Kích thước khoét bảng
220 × 160mm
Bảo vệ mặt trước
IP65 khi lắp với gioăng tùy chọn theo hướng dẫn hãng
DSE7320 bản gốc đã được hãng thay thế bằng DSE7320 MKII. Khi đặt hàng cần xác nhận phiên bản thực tế để sử dụng đúng thông số và tài liệu.
Khả năng giám sát động cơ phụ thuộc cảm biến, bộ điều tốc và đấu nối. Việc controller có cổng CAN không đồng nghĩa mọi thông số của KTA38-G2B đều truyền qua CAN.
Hệ thống chuyển nguồn tự động còn cần ATS và liên động phù hợp. Tham khảo những lưu ý về tủ ATS máy phát điện khi xác định phạm vi cung cấp.
5/ Máy phát điện Cummins 800kVA phù hợp với công trình nào?
Cấu hình 640kW Prime có thể được xem xét cho nhà máy, nhà xưởng, kho vận và tòa nhà cần nguồn điện dự phòng ba pha. Khả năng đáp ứng phải được đánh giá từ danh sách tải thực tế.
Máy phát điện Cummins 800kVA phù hợp với công trình nào?
Nhóm công trình
Nội dung cần kiểm tra
Nhà máy, nhà xưởng
Tải sản xuất ưu tiên, motor lớn nhất và trình tự khởi động
Tòa nhà thương mại
Thang máy, bơm, điều hòa và hệ số đồng thời
Kho lạnh, kho vận
Máy nén, dòng khởi động và thiết bị vận hành đồng thời
Bệnh viện
Tải thiết yếu, thời gian gián đoạn cho phép và phối hợp UPS
Công trình có UPS, biến tần
Đặc tính tải phi tuyến và yêu cầu kích từ
5.1/ Ví dụ kiểm tra tải vận hành
Giả sử nhóm tải cần duy trì có công suất tác dụng 480kW:
Tỷ lệ tải = 480 ÷ 640 × 100% = 75% công suất Prime.
Kết quả này chỉ đánh giá công suất tác dụng ở trạng thái vận hành. Cần kiểm tra thêm kVA, dòng khởi động, bước đóng tải và điều kiện môi trường trước khi kết luận phù hợp.
Với những ưu điểm vượt trội này, máy phát điện Cummins 800kVA là một khoản đầu tư chiến lược, đảm bảo nguồn năng lượng ổn định và hiệu quả cho mọi hoạt động kinh doanh và sản xuất quy mô lớn.
8/ Câu hỏi thường gặp (FAQ)
Máy phát điện Cummins 800kVA bằng bao nhiêu kW?
Tại hệ số công suất 0,8, 800kVA tương ứng 640kW.
Công suất dự phòng là bao nhiêu?
Catalogue MKW-800CS công bố 710kW Standby, tương ứng 887,5kVA và làm tròn thành 888kVA. Khả năng đạt mức này cần xác nhận theo đầu phát và điều kiện vận hành.
KTA38-G2B có bao nhiêu xi lanh?
Động cơ có 12 xi lanh bố trí chữ V, dung tích công tác 38 lít, đường kính và hành trình piston 159 × 159mm.
Công suất 711kW của động cơ có phải công suất điện tổ máy không?
Không. Đây là công suất cơ Prime tại 1.500 vòng/phút. Catalogue tổ máy công bố công suất điện Prime 640kW.
Có thể lựa chọn đầu phát Stamford hoặc Leroy-Somer không?
Có thể lựa chọn theo phương án cung cấp. Với yêu cầu 888kVA Standby tại 40°C, cần kiểm tra hoặc lựa chọn lại cấu hình đầu phát trước khi chốt.
Máy có tự khởi động khi mất điện không?
Có thể thiết lập khi DSE7320, ATS và đấu nối được cấu hình phù hợp. Chức năng cần được thử trong quá trình nghiệm thu.
Máy tiêu hao bao nhiêu nhiên liệu mỗi giờ?
Cần dùng dữ liệu đúng tổ máy và mức tải điện. Không lấy mức tiêu hao tại 100% công suất cơ của động cơ để ghi thành tiêu hao tại 100% tải điện của tổ máy.
Với những ưu điểm và ứng dụng đa dạng kể trên, máy phát điện Cummins 800kVA là một giải pháp nguồn điện dự phòng lý tưởng và hiệu quả cho nhiều ngành nghề và lĩnh vực quan trọng.
