Công suất
650 kVA
Động cơ
CUMMINS TRUNG QUỐC
Đầu phát điện
Stamford/Leroy Somer
Bảng điều khiển
Deepsea (UK)
Độ ồn
72 – 80 dBA
Tiêu hao nhiên liệu
145 lít/giờ
– Máy nhập khẩu trực tiếp nguyên chiếc chính hãng 100%
– Đầy đủ hồ sơ gốc CO, CQ, Packing List
– Phụ kiện, linh kiện chính hãng đầy đủ kèm theo
– Cam kết giá cạnh tranh nhất thị trường
– Lắp đặt, hướng dẫn vận hành tận nơi miễn phí
– Bảo hành chính hãng tại nơi sử dụng
– Giao hàng tận nơi, nhanh chóng toàn quốc Việt Nam
– Liên hệ để được tư vấn miễn phí và nhận báo giá tốt nhất
– Mã máy : MKW-650CS
– Công suất liên tục : 650 kVA
– Công suất dự phòng : 715 kVA

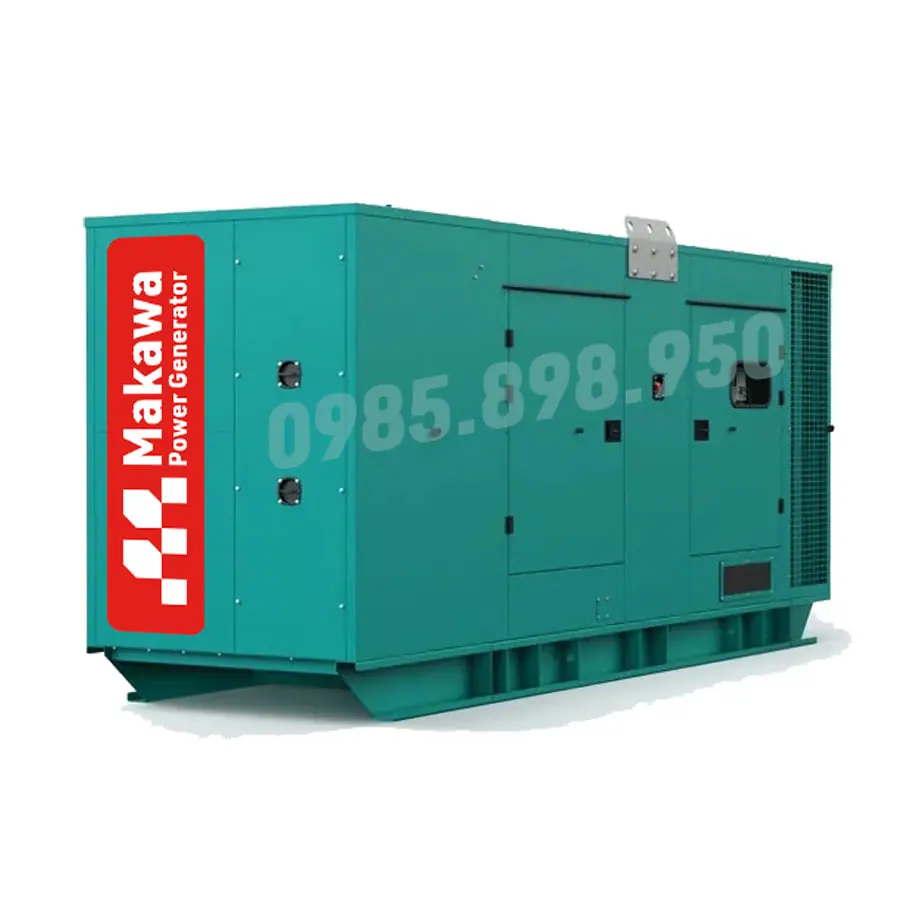

Máy phát điện Cummins 650kVA sử dụng động cơ QSK19-G4, có mức công suất điện điển hình 520kW Prime và 572kW Standby tại 50Hz theo Cummins. Cấu hình Makawa có tùy chọn đầu phát Stamford hoặc Leroy-Somer, kết hợp bộ điều khiển Deep Sea DSE7320 cho hệ thống điện dự phòng.
Khi lựa chọn thiết bị, doanh nghiệp cần kiểm tra cả tải vận hành, tải khởi động và điều kiện lắp đặt. Một cấu hình phù hợp phải đáp ứng công suất điện, đặc tính phụ tải và yêu cầu chuyển nguồn của công trình.
| Hạng mục | Thông số tham khảo |
|---|---|
| Model tổ máy theo catalogue Makawa | MKW-650CS |
| Động cơ | Cummins QSK19-G4 |
| Công suất Prime | 650kVA / 520kW |
| Công suất Standby công bố | 715kVA / 572kW |
| Hệ số công suất định mức | 0,8 |
| Tần số | 50Hz |
| Tốc độ động cơ | 1.500 vòng/phút |
| Hệ thống điện | 3 pha |
| Điện áp tham chiếu | 400V |
| Đầu phát | Tùy chọn Stamford hoặc Leroy-Somer |
| Bộ điều khiển | Deep Sea DSE7320 |
| Nhiên liệu | Diesel |
| Kiểu máy | Máy trần hoặc có vỏ chống ồn theo phương án cung cấp |
Catalogue MKW-650CS công bố công suất 650/715kVA. Công suất cung cấp cuối cùng cần được xác nhận theo đầu phát, điện áp, điều kiện môi trường và hồ sơ tổ máy thực tế.
Tại hệ số công suất 0,8:
P = S × cosφ = 650kVA × 0,8 = 520kW.
Tương tự, mức dự phòng:
715kVA × 0,8 = 572kW.
Đây là công suất tác dụng tương ứng với định mức kVA. Khi chọn máy cho công trình, vẫn phải kiểm tra hệ số công suất thực tế, dòng khởi động và khả năng nhận tải của tổ máy.
Không nên hiểu 650kVA Prime là khả năng chạy tải cố định 100% liên tục 24/7. Nếu máy được dùng làm nguồn điện chính, cần kiểm tra chế độ công suất phù hợp và giới hạn vận hành.
QSK19-G4 thuộc dòng động cơ Cummins Quantum, sử dụng hệ thống nhiên liệu Modular Common Rail — MCRS và điều khiển điện tử. Động cơ kết hợp turbo tăng áp với làm mát khí nạp để phục vụ ứng dụng phát điện.
| Hạng mục | Thông số theo datasheet Cummins |
|---|---|
| Nhà sản xuất | Cummins |
| Model | QSK19-G4 |
| Kiểu động cơ | Diesel, 4 kỳ |
| Số xi lanh | 6 xi lanh thẳng hàng |
| Dung tích công tác | 19 lít |
| Đường kính × hành trình piston | 159 × 159mm |
| Nạp khí | Turbo tăng áp, làm mát khí nạp không khí–không khí |
| Hệ thống nhiên liệu | Phun trực tiếp Cummins MCRS |
| Tốc độ định mức | 1.500 vòng/phút |
| Công suất cơ tổng Prime | 574kWm |
| Công suất cơ tổng Standby | 634kWm |
| Công suất cơ tổng Base | 500kWm |
| Điện áp khởi động | 24VDC, cực âm nối đất |
| Dung tích dầu bôi trơn công bố | 84 lít |
Nguồn: Specification Sheet QSK19-G4, phiên bản tháng 4/2019, bảng 1.500 vòng/phút. Thông số cần đối chiếu với phiên bản động cơ thực tế khi lập hồ sơ cung cấp.
Công suất cơ của động cơ khác công suất điện đầu ra. Công suất cơ phải bù tổn hao đầu phát và phụ tải phụ trợ; không lấy 574kWm để kết luận tổ máy phát được 574kW điện ở chế độ Prime.
Khách hàng có thể tham khảo thêm bài Makawa giải mã động cơ Cummins Trung Quốc khi kiểm tra cấu hình và tài liệu thiết bị.
Đầu phát cần được lựa chọn theo công suất tổ máy, điện áp và đặc tính tải. Ngoài thương hiệu, phải kiểm tra cấp cách điện, cấp bảo vệ, hệ thống kích từ và điều kiện định mức.
Bảng dưới đối chiếu các cấu hình đầu phát được nêu trong catalogue MKW-650CS với tài liệu hãng, không hiển thị model đầu phát.
| Hạng mục | Stamford | Leroy-Somer |
|---|---|---|
| Công suất Continuous, tăng nhiệt 125K, môi trường 40°C | 670kVA | 660kVA |
| Công suất Standby, tăng nhiệt 150K, môi trường 40°C | 710kVA | 700kVA |
| Công suất Standby, tăng nhiệt 163K, môi trường 27°C | 738kVA | 730kVA |
| Điện áp dùng để đối chiếu công suất | 400V | 400V |
| Tần số | 50Hz | 50Hz |
| Số pha | 3 pha | 3 pha |
| Số cực | 4 cực | 4 cực |
| Tốc độ | 1.500 vòng/phút | 1.500 vòng/phút |
| Hệ số công suất định mức | 0,8 | 0,8 |
| Cấp cách điện | H | H |
| Cấp bảo vệ | IP23 | IP23 |
| Điều chỉnh điện áp | AVR | AVR |
| Hệ thống kích từ | Theo cấu hình AVR và tùy chọn đặt hàng | SHUNT, AREP+ hoặc PMG theo cấu hình |
Các mức trên là định mức riêng của đầu phát. Chúng không tự động trở thành công suất được bảo đảm của toàn bộ tổ máy.
Hai cấu hình tham chiếu có định mức Standby vượt 715kVA ở điều kiện 27°C nhưng thấp hơn 715kVA ở điều kiện 40°C.
Vì vậy, nếu dự án yêu cầu 715kVA Standby tại 40°C, cần chọn cấu hình đầu phát phù hợp hoặc có xác nhận kỹ thuật của hãng. Không lấy định mức ở 27°C để áp dụng trực tiếp cho môi trường 40°C.
Đối với motor lớn, UPS hoặc biến tần, cần kiểm tra thêm đáp ứng quá độ và hệ thống kích từ. Bài cấu tạo máy phát điện công nghiệp giúp làm rõ vai trò của động cơ, đầu phát và bộ điều khiển trong hệ thống.
DSE7320 là bộ điều khiển AMF dành cho một tổ máy, hỗ trợ giám sát nguồn điện lưới và máy phát, điều khiển khởi động và phối hợp chuyển nguồn.
| Hạng mục | Thông số / chức năng |
|---|---|
| Nhà sản xuất | Deep Sea Electronics |
| Model | DSE7320, bản gốc |
| Chức năng chính | AMF — giám sát mất điện lưới |
| Nguồn cấp | 8–35VDC |
| Giám sát nguồn | Điện lưới và máy phát 3 pha |
| Dải đo điện áp pha–trung tính | 15–415VAC |
| Dải đo điện áp pha–pha | 26–719VAC |
| Dải đo tần số | 3,5–75Hz |
| Giao tiếp | CAN, USB, RS232, RS485 |
| Nhật ký sự kiện | 250 sự kiện, có thể cấu hình |
| Kích thước tổng thể | 240 × 181 × 42mm |
| Kích thước khoét bảng | 220 × 160mm |
| Bảo vệ mặt trước | IP65 khi lắp với gioăng tùy chọn theo hướng dẫn hãng |
DSE7320 bản gốc đã được hãng thay thế bằng DSE7320 MKII. Khi đặt hàng cần xác nhận phiên bản thực tế để dùng đúng thông số và tài liệu.
Bộ điều khiển không thay thế thiết bị chuyển mạch công suất. Hệ thống tự động cần có ATS, liên động và đấu nối phù hợp. Tham khảo những lưu ý về tủ ATS máy phát điện khi xác định phạm vi thiết bị.

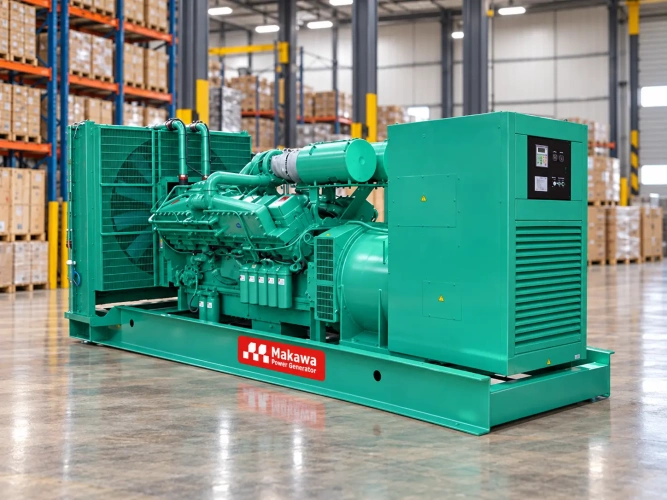

Cấu hình 650kVA có thể được xem xét cho nhà máy, nhà xưởng, kho vận và tòa nhà cần nguồn điện dự phòng ba pha. Khả năng đáp ứng phải được đánh giá từ danh sách tải thực tế.
| Nhóm công trình | Nội dung cần kiểm tra |
|---|---|
| Nhà máy, nhà xưởng | Tải sản xuất ưu tiên, motor lớn nhất và trình tự khởi động |
| Tòa nhà thương mại | Thang máy, bơm, điều hòa và hệ số đồng thời |
| Kho lạnh, kho vận | Máy nén, thiết bị vận hành đồng thời và phương án khởi động |
| Bệnh viện | Tải thiết yếu, thời gian gián đoạn cho phép và phối hợp UPS |
| Công trình có UPS, biến tần | Đặc tính tải phi tuyến và yêu cầu đầu phát |
Giả sử nhóm tải cần duy trì có công suất tác dụng 400kW:
Tỷ lệ tải = 400 ÷ 520 × 100% ≈ 76,9% công suất Prime.
Đây mới là kiểm tra công suất tác dụng ở trạng thái vận hành. Để kết luận máy đáp ứng, cần kiểm tra thêm kVA, dòng khởi động, bước đóng tải và điều kiện giảm công suất.
Trước khi chốt cấu hình, nên rà soát các lưu ý trước khi mua máy phát điện công nghiệp để tránh thiếu hạng mục trong báo giá.
XEM THÊM: https://makawa.vn/makawa-huong-dan-van-hanh-may-phat-dien/

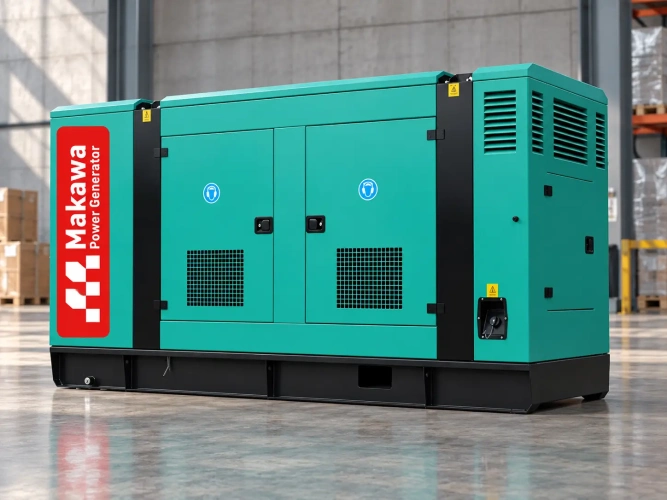

Hiệu quả vận hành phụ thuộc cả thiết bị và hạ tầng lắp đặt. Các nội dung cần thống nhất gồm:
Độ ồn, kích thước, trọng lượng và dung tích bồn dầu phụ thuộc cấu hình động cơ, đầu phát, vỏ chống ồn và yêu cầu dự án.
Sau bàn giao, cần tổ chức kiểm tra và bảo dưỡng máy phát điện công nghiệp theo tài liệu của thiết bị thực tế.
THAM KHẢO THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/may-phat-dien-cummins-trung-quoc/
Giá máy phụ thuộc cấu hình và phạm vi công việc. Khi so sánh báo giá, khách hàng cần kiểm tra:
| Hạng mục | Nội dung cần làm rõ |
|---|---|
| Tổ máy | Động cơ, đầu phát, điều khiển và phụ kiện |
| Vỏ chống ồn | Kết cấu, thông gió và yêu cầu tiếng ồn |
| Chuyển nguồn | ATS, dòng định mức và thiết bị đóng cắt |
| Lắp đặt | Cáp, tiếp địa, ống xả, nền máy và hệ thống dầu |
| Vận chuyển | Giao hàng, cẩu hạ và đưa máy vào vị trí |
| Nghiệm thu | Chạy thử, thử tải, hồ sơ và hướng dẫn vận hành |
| Sau bán hàng | Điều kiện bảo hành và phạm vi bảo dưỡng |
Tại hệ số công suất 0,8, 650kVA tương ứng 520kW. Đây là mức công suất điện Prime điển hình của cấu hình QSK19-G4 tại 50Hz được Cummins công bố.
Động cơ có 6 xi lanh thẳng hàng, dung tích 19 lít, đường kính và hành trình piston 159 × 159mm.
Không. Hai chế độ có tốc độ và công suất khác nhau. Cấu hình trong bài sử dụng 50Hz, tốc độ 1.500 vòng/phút.
Có thể lựa chọn theo phương án cung cấp. Cần xác nhận đúng cấu hình đầu phát và khả năng đáp ứng công suất tại điều kiện dự án.
Không thể kết luận chỉ từ tên tổ máy. Với hai đầu phát tham chiếu đã đối chiếu, định mức Standby tại 40°C thấp hơn 715kVA; cần cấu hình phù hợp hoặc xác nhận kỹ thuật riêng.
Có thể thiết lập khi bộ điều khiển, ATS và hệ thống đấu nối được cấu hình phù hợp. Chức năng phải được kiểm tra trong quá trình nghiệm thu.
Mức tiêu hao phụ thuộc tải và cấu hình. Cần sử dụng dữ liệu đúng phiên bản động cơ, đồng thời phân biệt số liệu theo tải cơ của động cơ với tải điện của toàn bộ tổ máy.
