Công suất
588 kVA
Động cơ
CUMMINS TRUNG QUỐC
Đầu phát điện
Stamford/Leroy Somer
Bảng điều khiển
Deepsea (UK)
Độ ồn
72 – 80 dBA
Tiêu hao nhiên liệu
129 lít/giờ

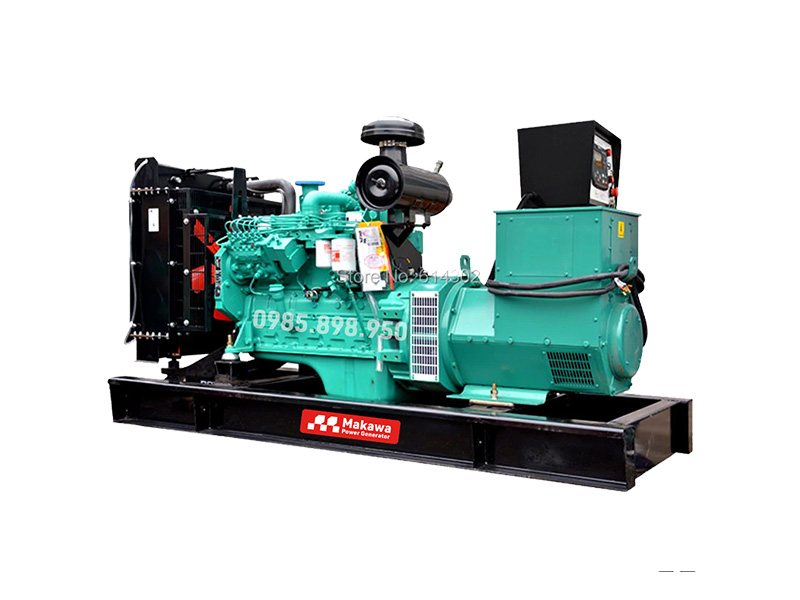

– Máy nhập khẩu trực tiếp nguyên chiếc chính hãng 100%
– Đầy đủ hồ sơ gốc CO, CQ, Packing List
– Phụ kiện, linh kiện chính hãng đầy đủ kèm theo
– Cam kết giá cạnh tranh nhất thị trường
– Lắp đặt, hướng dẫn vận hành tận nơi miễn phí
– Bảo hành chính hãng tại nơi sử dụng
– Giao hàng tận nơi, nhanh chóng toàn quốc Việt Nam
– Liên hệ để được tư vấn miễn phí và nhận báo giá tốt nhất
– Mã máy : MKW-588CS
– Công suất liên tục : 588 kVA
– Công suất dự phòng : 650 kVA
Máy phát điện Cummins 588kVA sử dụng động cơ QSK19-G6, cung cấp khoảng 470kW ở chế độ Prime và 520kW ở chế độ Standby theo cấu hình tổ máy. Thiết bị có tùy chọn đầu phát Stamford hoặc Leroy-Somer, kết hợp bộ điều khiển Deep Sea DSE7320 cho hệ thống điện dự phòng.
Để lựa chọn đúng máy, doanh nghiệp cần kiểm tra công suất tải vận hành, dòng khởi động của thiết bị lớn và điều kiện lắp đặt. Với nhà máy hoặc tòa nhà có nhiều motor, UPS và biến tần, mức kVA chỉ là một phần của bài toán lựa chọn nguồn điện.
| Hạng mục | Thông số |
|---|---|
| Model tổ máy theo catalogue Makawa | MKW-588CS |
| Động cơ | Cummins QSK19-G6 |
| Công suất Prime | 588kVA, tương ứng khoảng 470kW |
| Công suất Standby công bố trong catalogue Makawa | 650kVA / 520kW |
| Hệ số công suất định mức | 0,8 |
| Tần số | 50Hz |
| Tốc độ động cơ | 1.500 vòng/phút |
| Hệ thống điện | 3 pha, 4 dây |
| Điện áp lựa chọn | 380/220V hoặc 400/230V, chốt theo cấu hình |
| Đầu phát | Stamford hoặc Leroy-Somer |
| Bộ điều khiển | Deep Sea DSE7320 |
| Nhiên liệu | Diesel |
| Kiểu máy | Máy trần hoặc máy có vỏ chống ồn theo phương án cung cấp |
Catalogue Makawa công bố cấu hình 588/650kVA. Khả năng đạt công suất dự phòng phải được xác nhận theo đầu phát, điện áp, nhiệt độ môi trường và hồ sơ tổ máy thực tế.
Công suất tác dụng được tính theo công thức:
P = S × cosφ
Với S = 588kVA và cosφ = 0,8:
P = 588 × 0,8 = 470,4kW.
Trong cấu hình này, công suất điện Prime được công bố khoảng 470kW. Mức 588kVA là cách làm tròn từ 587,5kVA:
470kW ÷ 0,8 = 587,5kVA ≈ 588kVA.
Khi thiết kế và nghiệm thu, sử dụng công suất ghi trong hồ sơ kỹ thuật được phê duyệt và trên nhãn tổ máy.
Prime là định mức cho chế độ tải biến thiên theo điều kiện vận hành của nhà sản xuất. Standby phục vụ cấp điện dự phòng khi nguồn điện chính bị gián đoạn.
Không nên hiểu công suất Prime là khả năng chạy tải cố định 100% liên tục 24/7. Nếu máy được dùng làm nguồn điện chính hoặc vận hành nhiều giờ mỗi ngày, cần kiểm tra chế độ công suất, tải trung bình và lịch bảo dưỡng phù hợp.
Động cơ QSK19-G6 có cấu trúc 6 xi lanh thẳng hàng, dung tích công tác 18,9 lít, turbo tăng áp và làm mát khí nạp. Đây là những thông tin cần đối chiếu khi lựa chọn cấu hình và kiểm tra thiết bị bàn giao.
| Hạng mục | Thông số tham chiếu |
|---|---|
| Thương hiệu | Cummins |
| Model | QSK19-G6 |
| Kiểu động cơ | Diesel, 4 kỳ |
| Số xi lanh | 6 xi lanh thẳng hàng |
| Dung tích công tác | 18,9 lít |
| Đường kính × hành trình piston | 159 × 159mm |
| Tỷ số nén | 15,8:1 |
| Hệ thống nhiên liệu | Cummins MCRS — phun nhiên liệu common rail |
| Hệ thống nạp khí | Turbo tăng áp, làm mát khí nạp |
| Điều khiển động cơ | Điện tử |
| Tốc độ cấu hình 50Hz | 1.500 vòng/phút |
| Công suất cơ Prime — cấu hình CCEC SO47055 | 520kW |
| Công suất cơ Standby — cấu hình CCEC SO47055 | 592kW |
| Công suất điện tổ máy khuyến nghị trong bảng CCEC | 470kW Prime / 520kW Standby |
Thông số kết cấu được đối chiếu với tài liệu Cummins QSK19-G6 mang số đường đặc tính FR4624, lưu trên website Baifa. Công suất cơ 520/592kW và công suất điện khuyến nghị được lấy theo bảng cấu hình Chongqing Cummins năm 2024, SO47055; không trộn định mức của các phiên bản động cơ khác nhau.
Công suất động cơ và công suất tổ máy là hai giá trị khác nhau. Công suất cơ phải bù tổn hao của đầu phát và các phụ tải phụ trợ; vì vậy không lấy 520kW công suất cơ Prime để kết luận tổ máy phát được 520kW điện ở chế độ Prime.
Đầu phát cần được lựa chọn theo công suất tổ máy và đặc tính tải. Ngoài thương hiệu, các thông số cần kiểm tra gồm điện áp, tần số, cấp cách điện, cấp bảo vệ, bộ AVR và điều kiện công suất định mức.
Bảng dưới đây đối chiếu các cấu hình đầu phát trong catalogue MKW-588CS với tài liệu hãng, không hiển thị model đầu phát.
| Hạng mục | Stamford | Leroy-Somer |
|---|---|---|
| Điện áp dùng để đối chiếu công suất | 400V | 400V |
| Tần số | 50Hz | 50Hz |
| Công suất Continuous, tăng nhiệt 125K, môi trường 40°C | 610kVA | 600kVA |
| Công suất Standby, tăng nhiệt 150K, môi trường 40°C | 640kVA | 635kVA |
| Công suất Standby, tăng nhiệt 163K, môi trường 27°C | 665kVA | 660kVA |
| Số pha | 3 pha | 3 pha |
| Số cực | 4 cực | 4 cực |
| Tốc độ | 1.500 vòng/phút | 1.500 vòng/phút |
| Cấp cách điện | H | H |
| Cấp bảo vệ | IP23 | IP23 |
| Điều chỉnh điện áp | AVR | AVR |
| Bước dây quấn | 2/3 | 2/3 |
| Kích từ | Tự kích hoặc PMG theo cấu hình | SHUNT, AREP+ hoặc PMG theo cấu hình |
Nguồn: datasheet Stamford và catalogue Leroy-Somer. Các mức công suất trên là định mức riêng của đầu phát, không phải công suất điện công bố của toàn bộ tổ máy.
Với các cấu hình tham chiếu trong bảng, mức Standby tại môi trường 40°C thấp hơn 650kVA. Vì vậy, nếu dự án yêu cầu 650kVA Standby tại 40°C, cần chọn đầu phát phù hợp hoặc có xác nhận kỹ thuật của nhà sản xuất.
Không nên chỉ ghi “đầu phát 650kVA” mà bỏ điều kiện nhiệt độ, điện áp và cấp tăng nhiệt. Đây là các yếu tố ảnh hưởng trực tiếp đến khả năng đáp ứng công suất.
Đối với tải motor lớn, UPS hoặc biến tần, cần xem thêm khả năng kích từ và đáp ứng quá độ. Việc lựa chọn đúng đầu phát giúp giảm nguy cơ sụt áp khi đóng tải, nhưng phải dựa trên tính toán của hệ thống thực tế.
Deep Sea DSE7320 là bộ điều khiển AMF dành cho một tổ máy, hỗ trợ giám sát nguồn điện lưới và máy phát, điều khiển khởi động và phối hợp chuyển nguồn.
| Hạng mục | Thông số / chức năng |
|---|---|
| Nhà sản xuất | Deep Sea Electronics |
| Model | DSE7320, bản gốc |
| Chức năng chính | AMF — giám sát mất điện lưới |
| Nguồn cấp | 8–35VDC |
| Giám sát nguồn | Điện lưới và máy phát 3 pha |
| Dải đo điện áp pha–trung tính | 15–415VAC |
| Dải đo điện áp pha–pha | 26–719VAC |
| Dải đo tần số | 3,5–75Hz |
| Giao tiếp | CAN, USB, RS232, RS485 |
| Nhật ký sự kiện | 250 sự kiện, có thể cấu hình |
| Kích thước tổng thể | 240 × 181 × 42mm |
| Kích thước khoét bảng | 220 × 160mm |
| Bảo vệ mặt trước | IP65 khi lắp với gioăng tùy chọn theo hướng dẫn hãng |
DSE7320 hỗ trợ giám sát công suất, bảo vệ quá tải và mất cân bằng tải. Chức năng cụ thể phụ thuộc cấu hình, cảm biến và đấu nối của tổ máy.
DSE7320 bản gốc đã được hãng thay thế bằng DSE7320 MKII. Khi đặt hàng cần xác nhận phiên bản thực tế để sử dụng đúng thông số, tài liệu và phụ kiện. Bộ điều khiển không thay thế thiết bị chuyển mạch công suất trong tủ ATS.

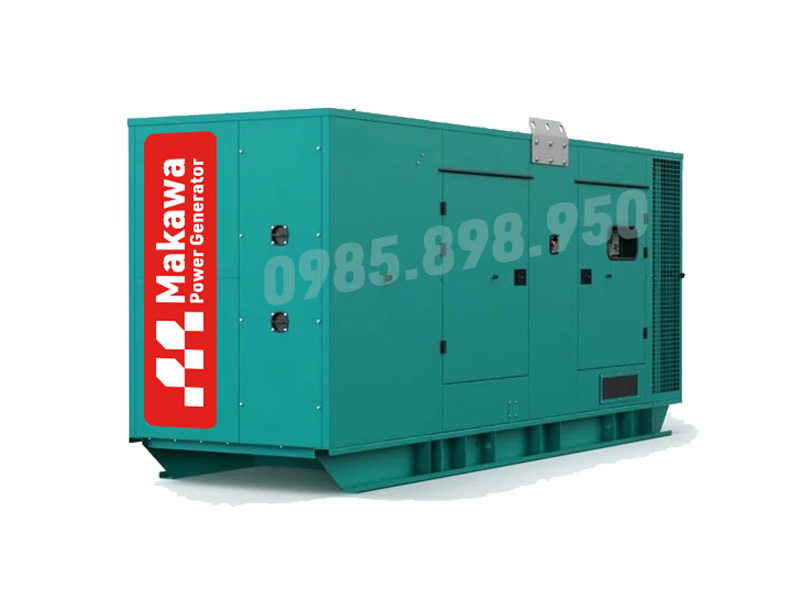

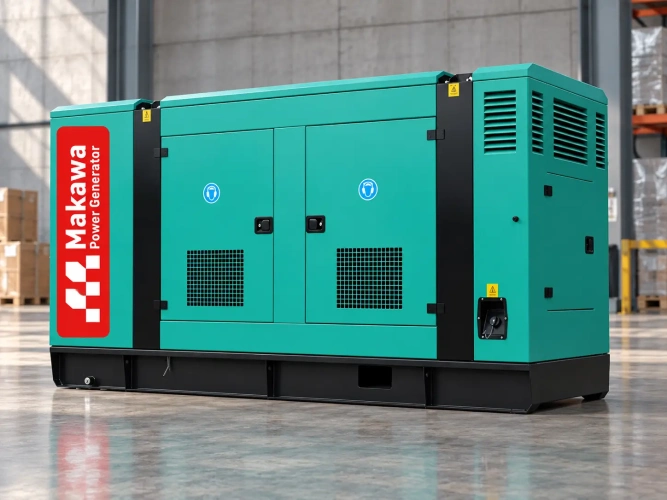

Cấu hình khoảng 470kW Prime có thể được xem xét cho nhà máy, nhà xưởng, tòa nhà thương mại và công trình có hệ thống điện ba pha. Khả năng cấp điện phải được xác định từ phụ tải thực tế.
| Nhóm công trình | Nội dung cần kiểm tra |
|---|---|
| Nhà máy, nhà xưởng | Tải sản xuất cần duy trì, motor lớn nhất và trình tự khởi động |
| Tòa nhà thương mại | Thang máy, bơm, điều hòa và nhóm tải ưu tiên |
| Kho vận | Thiết bị vận hành đồng thời, hệ thống lạnh nếu có |
| Bệnh viện | Tải thiết yếu, thời gian gián đoạn cho phép và phối hợp UPS |
| Công trình có nhiều biến tần, UPS | Đặc tính tải phi tuyến và đáp ứng của đầu phát |
Giả sử nhóm tải cần cấp điện có công suất tác dụng 350kW:
Tỷ lệ tải so với công suất Prime = 350 ÷ 470 × 100% ≈ 74,5%.
Đây mới là phép kiểm tra công suất tác dụng ở trạng thái vận hành. Để kết luận máy đáp ứng, cần kiểm tra thêm kVA, hệ số công suất thực tế, dòng khởi động, bước đóng tải và điều kiện môi trường.
Không nên mặc định mọi hệ thống có tải dưới 470kW đều phù hợp với tổ máy này.
XEM THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/may-phat-dien-cummins-trung-quoc/page/3/

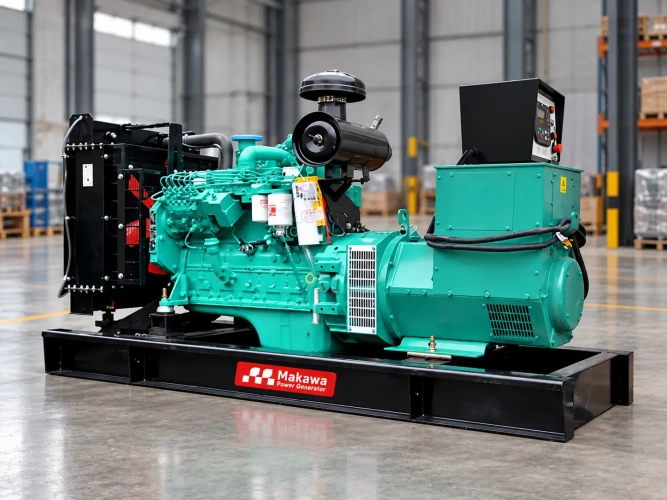

Một phương án cấp điện dự phòng cần xem xét cả thiết bị và hạ tầng lắp đặt. Những nội dung nên thống nhất trước khi ký hợp đồng gồm:
Độ ồn, kích thước, trọng lượng và dung tích bồn dầu phụ thuộc cấu hình động cơ, đầu phát, vỏ chống ồn và yêu cầu dự án.
Với công trình cần hạn chế tiếng ồn, cần ghi rõ mức yêu cầu, khoảng cách đo, mức tải và điều kiện đo để lựa chọn phương án vỏ chống ồn hoặc phòng máy.

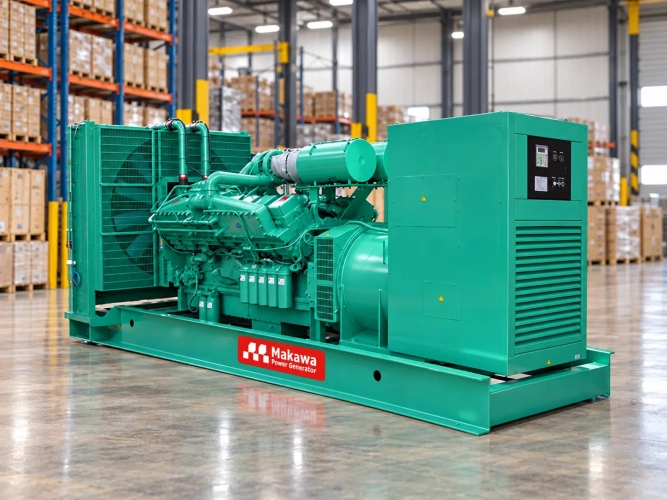

Giá máy phụ thuộc cấu hình và phạm vi công việc. Để so sánh báo giá, khách hàng cần kiểm tra các hạng mục sau:
| Nhóm hạng mục | Nội dung cần làm rõ |
|---|---|
| Tổ máy | Động cơ, đầu phát, bộ điều khiển, phụ kiện |
| Vỏ chống ồn | Kết cấu, thông gió và yêu cầu tiếng ồn |
| Chuyển nguồn | ATS, dòng định mức và thiết bị đóng cắt |
| Lắp đặt | Cáp, tiếp địa, ống xả, nền máy, hệ thống dầu |
| Vận chuyển | Giao hàng, cẩu hạ và đưa máy vào vị trí |
| Chạy thử | Thử tải, thử chuyển nguồn và tải giả nếu có |
| Hồ sơ | Catalogue, chứng từ thiết bị và tài liệu vận hành |
| Sau bán hàng | Điều kiện bảo hành, lịch bảo dưỡng và phạm vi hỗ trợ |
Không nên so sánh chỉ bằng giá tổ máy nếu phạm vi ATS, lắp đặt hoặc nghiệm thu khác nhau.
Xem thêm: https://makawa.vn/danh-muc-du-an/du-an/
Tại hệ số công suất 0,8, 588kVA tương ứng 470,4kW theo phép tính. Cấu hình được đề cập có công suất Prime khoảng 470kW; định mức cuối cùng theo hồ sơ và nhãn tổ máy.
Động cơ có 6 xi lanh thẳng hàng, dung tích công tác 18,9 lít, đường kính và hành trình piston 159 × 159mm.
Có thể lựa chọn theo phương án cung cấp. Cần xác nhận công suất đầu phát tại đúng điện áp, nhiệt độ môi trường và chế độ vận hành của dự án.
Không. Công suất phụ thuộc cấu hình và điều kiện định mức. Với các đầu phát tham chiếu đã đối chiếu, yêu cầu 650kVA tại 40°C cần được kiểm tra lại trước khi chốt.
Có thể thiết lập khi bộ điều khiển, ATS và hệ thống đấu nối được cấu hình phù hợp. Chức năng tự khởi động và chuyển nguồn cần được thử trong quá trình nghiệm thu.
Mức tiêu hao phụ thuộc phiên bản động cơ, tải và điều kiện vận hành. Cần dùng bảng tiêu hao của đúng cấu hình, không lấy số liệu của một phiên bản QSK19-G6 khác để áp dụng trực tiếp.
Liên hệ Makawa qua hotline 0985 898 950 để nhận tư vấn và báo giá máy phát điện Cummins 588kVA. Khách hàng nên cung cấp danh sách tải, địa điểm lắp đặt, điện áp, yêu cầu chuyển nguồn và tiến độ để xây dựng phương án phù hợp.
