Công suất
500 kVA
Động cơ
CUMMINS TRUNG QUỐC
Đầu phát điện
Stamford/Leroy Somer
Bảng điều khiển
Deepsea (UK)
Độ ồn
72 – 80 dBA
Tiêu hao nhiên liệu
101 lít/giờ
– Máy nhập khẩu trực tiếp nguyên chiếc chính hãng 100%
– Đầy đủ hồ sơ gốc CO, CQ, Packing List
– Phụ kiện, linh kiện chính hãng đầy đủ kèm theo
– Cam kết giá cạnh tranh nhất thị trường
– Lắp đặt, hướng dẫn vận hành tận nơi miễn phí
– Bảo hành chính hãng tại nơi sử dụng
– Giao hàng tận nơi, nhanh chóng toàn quốc Việt Nam
– Liên hệ để được tư vấn miễn phí và nhận báo giá tốt nhất
– Mã máy : MKW-500CS
– Công suất liên tục : 500 kVA
– Công suất dự phòng : 550 kVA

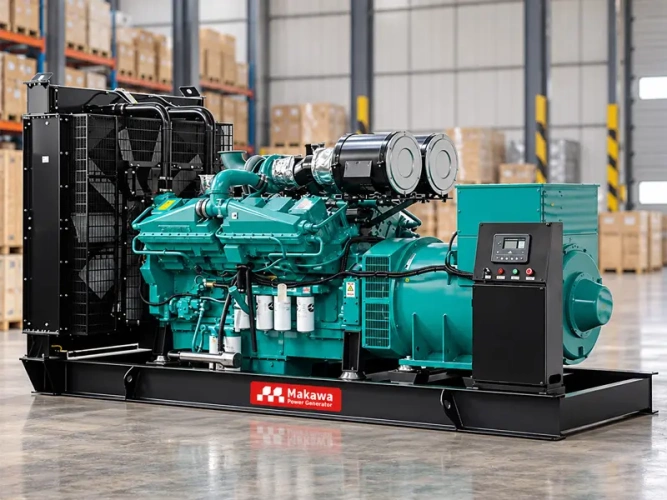

Máy phát điện Cummins 500kVA mã MKW-500CS dùng động cơ Cummins QSZ13-G10 (6 xi-lanh, 13 lít), phát 500 kVA/400 kW công suất chính (Prime) và 550 kVA/440 kW công suất dự phòng (Standby), điện 3 pha 380/220 V, 50 Hz. Đầu phát Stamford hoặc Leroy Somer, bảng điều khiển Deepsea DSE6120 hoặc DSE7320, tự khởi động khi mất điện lưới.
| Hạng mục | Thông số |
|---|---|
| Mã máy | MKW-500CS |
| Công suất chính (Prime – PRP) | 500 kVA / 400 kW |
| Công suất dự phòng (Standby – ESP) | 550 kVA / 440 kW |
| Hệ số công suất | cosφ = 0,8 (trễ) |
| Điện áp – pha – dây | 380/220 V – 3 pha – 4 dây |
| Tần số – tốc độ | 50 Hz – 1.500 vòng/phút |
| Động cơ | Cummins QSZ13-G10, diesel, tăng áp |
| Đầu phát | Stamford hoặc Leroy Somer (tuỳ chọn), không chổi than, IP23, cách điện cấp H |
| Bảng điều khiển | Deepsea DSE6120 hoặc DSE7320 (tuỳ chọn), điều khiển tay/tự động |
| Khởi động | Đề điện 24 V DC |
| Vỏ chống ồn, tủ ATS | Tuỳ chọn theo dự án |
| Kích thước máy trần (LxWxH) | 3.080 x 1.360 x 2.165 (mm) |
Thông số cụ thể có thể thay đổi theo cấu hình đầu phát, vỏ chống ồn và yêu cầu dự án. Makawa gửi bản thuyết minh kỹ thuật theo đúng cấu hình khi báo giá.
QSZ13-G10 là động cơ diesel 4 kỳ, 6 xi-lanh thẳng hàng, tăng áp và làm mát khí nạp, dùng hệ nhiên liệu Cummins XPI (phun áp suất cao, điều khiển điện tử). Động cơ chạy 1.500 vòng/phút cho tần số 50 Hz.
| Thông số động cơ | Giá trị |
|---|---|
| Dung tích | 13 lít |
| Đường kính × hành trình piston | 130 × 163 mm |
| Cấu hình | 6 xi-lanh thẳng hàng, 4 kỳ |
| Nạp khí | Tăng áp, làm mát khí nạp |
| Hệ nhiên liệu | Cummins XPI |
| Điện khởi động / sạc | 24 V / máy sạc 80 A |
| Khối lượng khô (chỉ động cơ) | 1.530 kg |
| Kích thước (chỉ động cơ) D×R×C | 2.437 × 1.255 × 1.841 mm |
| Phân loại khí thải theo Cummins | Non-regulated (không thuộc nhóm có chứng nhận EU Stage IIIA/EPA Tier 3 như G6, G7) |
Công suất động cơ ở 1.500 vòng/phút (50 Hz):
| Chế độ | Động cơ gross (kWm / BHP) | Động cơ net (kWm / BHP) | Tham chiếu tổ máy Cummins (kWe / kVA) |
|---|---|---|---|
| Dự phòng (Standby) | 509 / 682 | 488 / 654 | 454 / 568 |
| Chính (Prime) | 463 / 621 | 448 / 600 | 416 / 520 |
| Cơ bản (Base/COP) | 412 / 553 | 397 / 532 | 369 / 461 |
Tổ máy MKW-500CS công bố 400 kW Prime và 440 kW Standby, thấp hơn mức tham chiếu 416 kWe và 454 kWe của động cơ. Động cơ vì thế còn dư khoảng 3–4% so với công suất công bố, nên không phải chạy sát giới hạn.
Makawa cung cấp hai lựa chọn đầu phát. Nguyên tắc chọn: công suất liên tục (cấp H) từ 500 kVA trở lên và công suất dự phòng từ 550 kVA trở lên. Không ghép đầu phát nhỏ hơn công suất tổ máy.
| Thông số đầu phát | Giá trị |
|---|---|
| Công suất liên tục (cấp H, 40°C) | ≥ 500 kVA / 400 kW @ cosφ 0,8 |
| Công suất dự phòng | ≥ 550 kVA / 440 kW |
| Điện áp – tần số | 380–415 V, 3 pha, 50 Hz |
| Số cực | 4 cực (1.500 vòng/phút, 50 Hz) |
| Cấp bảo vệ | IP23 |
| Cấp cách điện | H |
| Bước dây | 2/3 |
| Kiểu | Không chổi than, tự kích từ hoặc kích từ PMG |
| Bộ điều áp (AVR) | Có; độ chính xác ±1% (AVR tiêu chuẩn) đến ±0,5% (AVR cao cấp, kích từ PMG) tuỳ cấu hình |
| Hiệu suất | Khoảng 92–96% tuỳ model và mức tải |
Tải có biến tần, UPS, bộ nguồn LED hoặc bộ sạc (tải phi tuyến) sinh sóng hài làm nóng cuộn dây. Khi tỷ lệ tải phi tuyến cao, hãy tăng cỡ đầu phát thay vì tăng cỡ động cơ.
Cả hai module đều thuộc nhóm AMF (tự khởi động khi mất điện lưới), dải nguồn DC 8–35 V, nhiệt độ làm việc -30°C đến +70°C và mặt trước IP65 khi lắp gioăng đi kèm.
| Thông số | DSE6120 | DSE7320 (MKII) |
|---|---|---|
| Vai trò | Module AMF cơ bản | Module AMF đầy đủ |
| Màn hình | LCD có đèn nền, hiển thị chữ | LCD 4 dòng có đèn nền, đa ngôn ngữ |
| Ngõ vào/ra | 6 ngõ vào số, 3 ngõ vào analog, 6 ngõ ra (đủ 6 ở bản CAN) | Ngõ vào số, analog và ngõ ra cấu hình được [cần xác nhận số lượng] |
| Giao tiếp / cấu hình | USB (phần mềm DSE Configuration Suite); bản CAN và bản magnetic pick-up | USB, RS232, RS485 (MODBUS RTU) |
| Đo điện máy phát | Điện áp 3 pha, 15–333 V AC (pha–trung tính), 50–60 Hz | 15–415 V AC (pha–trung tính), tần số 3,5–75 Hz; giám sát công suất |
| Tự động chuyển tải giữa lưới và máy | [cần xác nhận cách điều khiển contactor/ATS] | Có (AMF) |
| Nhật ký/ghi dữ liệu | [cần xác nhận] | Có data logging, dung lượng [cần xác nhận] |
Gợi ý chọn: DSE6120 phù hợp tổ máy đơn chạy tự động, cần điều khiển gọn. DSE7320 phù hợp khi cần giám sát công suất, kết nối RS485/MODBUS vào hệ thống giám sát toà nhà hoặc nhà máy, và ghi nhận sự kiện vận hành.
Xem thêm: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/may-phat-dien-cummins-trung-quoc/

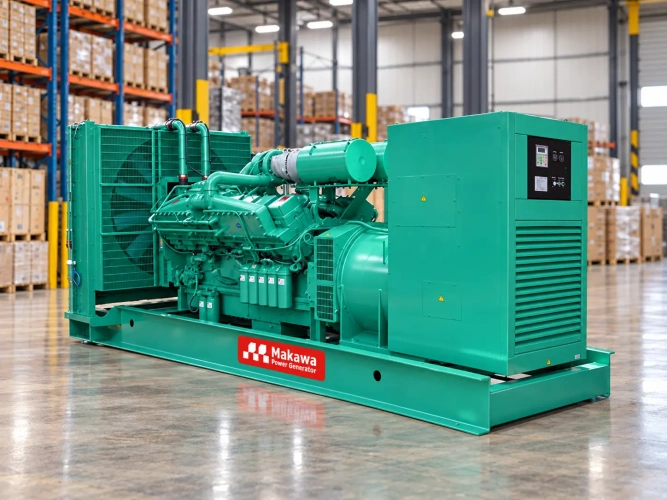

500kVA nhân cosφ 0,8 cho 400 kW. Tổ máy bị hai giới hạn cùng lúc: đầu phát giới hạn ở kVA, động cơ giới hạn ở kW. Tải có cosφ cao (gần 1) vẫn không lấy được quá 400kW.
| Tình huống | Mức tải khuyến nghị |
|---|---|
| Chạy chính (Prime), tải trung bình 24 giờ | Không quá 70% → ≤ 280 kW |
| Vùng vận hành tối ưu | 70–80% → 280–320 kW |
| Chạy dự phòng (Standby), ít giờ/năm | Tối đa 440 kW, không chạy liên tục |
| Chạy dưới 30% tải kéo dài | Dưới 120 kW → dễ đọng dầu chưa cháy hết (wet stacking), hại động cơ |
Dòng định mức 3 pha: I = 500.000 ÷ (√3 × U) → khoảng 760 A ở 380 V và 722 A ở 400 V. Dòng này là cơ sở chọn aptomat tổng, cáp động lực và tủ ATS.
Dòng khởi động: động cơ điện khởi động trực tiếp có thể kéo dòng 5–7 lần dòng định mức, gây sụt áp. Với thang máy, bơm PCCC, máy nén khí, máy nén điều hoà trung tâm, nên dùng khởi động sao–tam giác, khởi động mềm hoặc biến tần. Khả năng nhận tải bậc (step load) cần hỏi theo đúng cấu hình khi đặt hàng.
Điều kiện làm việc: nhiệt độ môi trường trên 40°C, độ cao trên 1.000 m hoặc phòng máy thông gió kém đều phải giảm công suất. Mức giảm cụ thể theo datasheet của từng cấu hình.
Tham khảo thêm: https://makawa.vn/sanpham/cong-suat-may-phat-dien/may-phat-dien-500kva/
Cummins công bố tiêu hao của động cơ QSZ13-G10 ở 1.500 vòng/phút:
| Mức tải động cơ | Công suất động cơ (kWm) | Tiêu hao (lít/giờ) |
|---|---|---|
| Standby 100% | 509 | 118 |
| Prime 100% | 463 | 107 |
| Prime 75% | 347 | 80 |
| Prime 50% | 232 | 54 |
| Prime 25% | 116 | 29 |
| Base 100% | 412 | 95 |
Đây là tiêu hao của động cơ theo công suất cơ trên trục. Với tổ máy 500kVA, ước tính tham khảo khoảng 100 lít/giờ ở 400 kW và khoảng 75 lít/giờ ở 300 kW. Số thực tế phụ thuộc hiệu suất đầu phát, quạt làm mát, chất lượng dầu và điều kiện lắp đặt. Makawa gửi số liệu theo đúng cấu hình khi lập báo giá.
Ví dụ tính thời gian chạy (giả định bình dầu 1.000 lít, tải 300 kW): 1.000 ÷ 75 ≈ 13 giờ. Dùng công thức này để chọn dung tích bình dầu theo thời gian chạy tối thiểu mà công trình yêu cầu.
Makawa báo giá theo cấu hình, không niêm yết một mức chung. Giá chịu tác động của: lựa chọn đầu phát (Stamford hoặc Leroy Somer), bảng điều khiển (DSE6120 hay DSE7320), vỏ chống ồn, tủ ATS, bình dầu và phụ kiện, vận chuyển, lắp đặt, nghiệm thu, thời gian bảo hành và yêu cầu riêng của dự án. Gửi công suất tải, loại tải và địa điểm lắp đặt để nhận cấu hình và báo giá phù hợp.
500kVA tương đương 400 kW ở cosφ 0,8. Tải có cosφ cao hơn vẫn bị giới hạn ở 400 kW do động cơ.
Prime 500 kVA/400 kW, Standby 550 kVA/440 kW. Prime dùng khi chạy nhiều giờ, Standby chỉ dùng khi mất điện lưới với số giờ chạy hạn chế.
Động cơ diesel Cummins 6 xi-lanh thẳng hàng, 13 lít, tăng áp, làm mát khí nạp, hệ nhiên liệu XPI, chạy 1.500 vòng/phút cho điện 50 Hz.
Cả hai đều có cấp bảo vệ IP23 và cách điện cấp H. Điều quan trọng là công suất liên tục từ 500 kVA và dự phòng từ 550 kVA, cùng loại AVR và kiểu kích từ phù hợp tải. Makawa chọn theo yêu cầu dự án và khả năng cung cấp phụ tùng.
Cả hai đều là module AMF. DSE7320 có thêm giao tiếp RS485/MODBUS, giám sát công suất và ghi dữ liệu, phù hợp khi cần kết nối hệ thống giám sát.
Động cơ QSZ13-G10 tiêu hao 80 lít/giờ ở 75% Prime và 107 lít/giờ ở 100% Prime theo Cummins. Tổ máy 400 kW ước tính khoảng 100 lít/giờ.
Cần nếu muốn tự động chuyển nguồn khi mất điện. Dòng định mức khoảng 760 A ở 380 V, ATS chọn cấp dòng chuẩn lớn hơn giá trị này. Thời gian chuyển nguồn khoảng 10–15 giây.
320 kW là 80% công suất Prime, nằm ở ngưỡng trên của vùng tối ưu. Nếu chạy chính 24 giờ, tải trung bình nên giữ dưới 280 kW, hoặc chọn công suất lớn hơn.
