Công suất
135 kVA
Động cơ
BAUDOUIN
Đầu phát điện
Stamford/Leroy Somer
Bảng điều khiển
Deepsea (UK)
Độ ồn
≤72 dB(A)
Tiêu hao nhiên liệu
30,2 lít/giờ
– Máy nhập khẩu trực tiếp nguyên chiếc chính hãng 100%
– Đầy đủ hồ sơ gốc CO, CQ, Packing List
– Phụ kiện, linh kiện chính hãng đầy đủ kèm theo
– Cam kết giá cạnh tranh nhất thị trường
– Lắp đặt, hướng dẫn vận hành tận nơi miễn phí
– Bảo hành chính hãng tại nơi sử dụng
– Giao hàng tận nơi, nhanh chóng toàn quốc Việt Nam
– Liên hệ để được tư vấn miễn phí và nhận báo giá tốt nhất
– Mã máy : MKW-135BS
– Công suất liên tục : 135 kVA
– Công suất dự phòng : 150 kVA

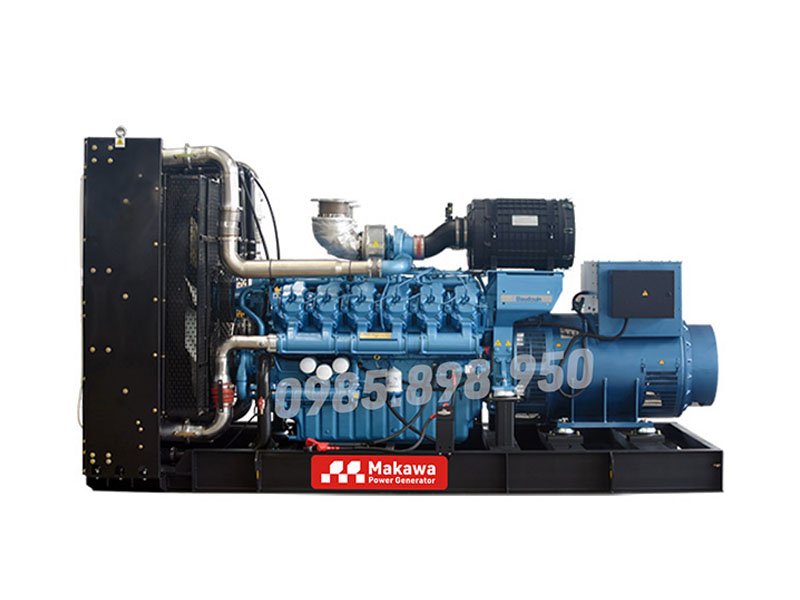

Máy phát điện Baudouin 135kVA là phương án cấp điện cho nhà xưởng, văn phòng, cơ sở kinh doanh và các công trình có phụ tải phù hợp. Cấu hình sử dụng động cơ Baudouin 6M11G150/5, đầu phát tùy chọn Stamford hoặc Leroy Somer, kết hợp bộ điều khiển Deep Sea Electronics DSE6020.
Để lựa chọn đúng máy, doanh nghiệp cần kiểm tra tổng tải, dòng khởi động và thứ tự đóng thiết bị. Đây là cơ sở để hạn chế sụt áp, tránh quá tải và xác định phạm vi cấp điện khi điện lưới gián đoạn.
| Hạng mục | Thông số cấu hình tham khảo |
|---|---|
| Công suất Prime – PRP | 135 kVA / 108 kW |
| Công suất dự phòng – ESP | 150 kVA / 120 kW |
| Động cơ | Baudouin 6M11G150/5 |
| Đầu phát tùy chọn | Stamford hoặc Leroy Somer |
| Bộ điều khiển | Deep Sea Electronics DSE6020 |
| Điện áp cấu hình | 400/230 V |
| Số pha | 3 pha, 4 dây |
| Tần số | 50 Hz |
| Tốc độ định mức | 1.500 vòng/phút |
| Hệ số công suất tham chiếu | 0,8 |
| Kiểu tổ máy | Máy trần hoặc có vỏ cách âm theo yêu cầu |
Với hệ số công suất 0,8, công suất được quy đổi theo P = S × cosφ:
Prime dành cho phụ tải thay đổi theo điều kiện định mức; ESP phục vụ dự phòng khi mất điện lưới. Không dùng mức dự phòng làm công suất vận hành thường xuyên. Công suất cam kết cuối cùng cần được xác nhận trên datasheet tổ máy hoàn chỉnh.
6M11G150/5 thuộc dòng PowerKit 6M11, sử dụng bơm phun cơ khí, điều tốc điện tử và turbo tăng áp kết hợp làm mát khí nạp bằng không khí.
| Thông số | Baudouin 6M11G150/5 |
|---|---|
| Cấu hình xi lanh | 6 xi lanh thẳng hàng |
| Dung tích | 6,75 lít |
| Đường kính × hành trình piston | 105 × 130 mm |
| Tốc độ định mức | 1.500 vòng/phút |
| Công suất cơ gross Prime | 128 kWm |
| Công suất cơ gross dự phòng | 140 kWm |
| Hệ thống nhiên liệu | Bơm phun cơ khí kiểu P |
| Điều tốc | Điện tử |
| Nạp khí | Turbo, làm mát khí nạp không khí–không khí |
| Làm mát động cơ | Bằng chất lỏng |
| Khởi động | Điện 12 VDC |
| Kích thước gồm két nước¹ | 1.712 × 806 × 1.110 mm |
| Khối lượng khô gồm két nước¹ | 692 kg |
¹ Theo catalogue 6M11 Rev C, mã tài liệu PK.S.308.EN.06.22. Kích thước và khối lượng thuộc cụm động cơ có két nước, không phải toàn bộ máy phát. baudouin.com
Khi đặt hàng, cần đối chiếu phiên bản động cơ và bộ két nước thực tế. Không sử dụng công suất cơ gross làm công suất điện đầu ra vì còn phụ tải phụ trợ và tổn hao đầu phát.
Đầu phát cần đáp ứng công suất tổ máy tại đúng điện áp, tần số và điều kiện nhiệt độ. Bảng dưới đây đối chiếu hai lựa chọn catalogue tại 400 V, 50 Hz.
| Thông số | Stamford | Leroy Somer |
|---|---|---|
| Công suất liên tục riêng đầu phát² | 160 kVA / 128 kW | 150 kVA / 120 kW |
| Công suất dự phòng riêng đầu phát³ | 170 kVA / 136 kW | 158 kVA / 126,4 kW |
| Điện áp đối chiếu | 400 V | 400 V |
| Số pha | 3 pha | 3 pha |
| Tần số | 50 Hz | 50 Hz |
| Tốc độ | 1.500 vòng/phút | 1.500 vòng/phút |
| Hệ số công suất | 0,8 | 0,8 |
| Cấp cách điện | H | H |
| Cấp bảo vệ | IP23 | IP23 |
| Điều chỉnh điện áp | AVR | AVR |
² Định mức tăng nhiệt H–125 K, môi trường 40°C.
³ Định mức tăng nhiệt H–150 K, môi trường 40°C.
Đây là hai lựa chọn tham khảo có công suất dư, chưa phải cấu hình giao hàng đã chốt. Công suất và đặc tính bảo vệ không đại diện cho mọi đầu phát cùng thương hiệu. stamford-avk.com
Đơn vị lắp ráp cần kiểm tra thêm khớp nối, hiệu suất và khả năng nhận tải. Đầu phát lớn hơn không làm tăng công suất tổ máy; giới hạn khai thác vẫn theo mức 135/150 kVA được xác nhận.
DSE6020 hỗ trợ giám sát điện lưới, điều khiển máy phát và cảnh báo lỗi. Khi phối hợp với thiết bị chuyển nguồn phù hợp, hệ thống có thể tự khởi động và chuyển nguồn theo trình tự cài đặt.
| Hạng mục | Thông số cơ bản |
|---|---|
| Chức năng | Điều khiển máy phát, giám sát mất điện lưới |
| Nguồn nuôi | 8–35 VDC |
| Dòng hoạt động tối đa | 150 mA tại 12 V; 80 mA tại 24 V |
| Dải đo điện áp lưới và máy phát | 15–333 VAC, pha–trung tính |
| Dải đo tần số | 3,5–75 Hz |
| Hiển thị | LCD có đèn nền, chỉ báo cảnh báo |
| Giám sát điện | Điện áp, dòng điện, tần số, công suất |
| Bảo vệ | Cảnh báo hoặc dừng máy theo lỗi và cài đặt |
| Kích thước tổng thể | 215 × 158 × 42 mm |
| Kích thước khoét tủ | 182 × 137 mm |
| Bảo vệ mặt trước | IP65 khi lắp đúng với gioăng tùy chọn |
Thông số dành cho DSE6020 nguyên bản; cần xác nhận đúng phiên bản khi đặt hàng. Bộ điều khiển phát lệnh, còn thiết bị đóng cắt của hệ thống ATS thực hiện chuyển nguồn công suất. deepseaelectronics.com

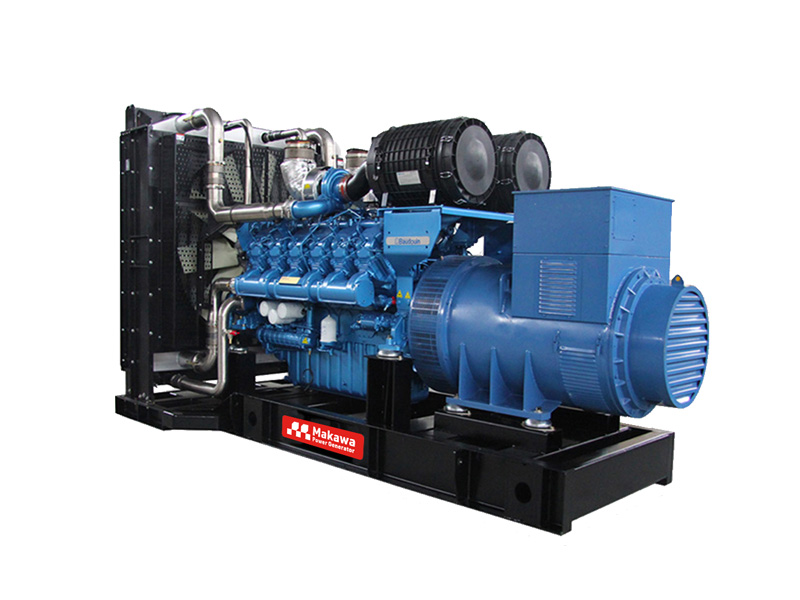

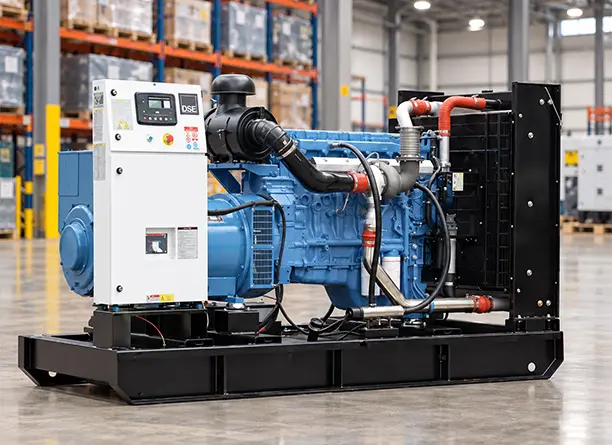

Tổ máy có thể được xem xét cho các nhu cầu:
Không nên xác định số lượng thiết bị chỉ từ mức 135 kVA. Bơm, máy nén và động cơ điện có thể yêu cầu dòng khởi động lớn. Với UPS, biến tần hoặc phụ tải một pha, cần đánh giá thêm đặc tính tải và phân bố giữa các pha.
Nếu tổng tải thường xuyên đã gần 108 kW, cần kiểm tra điều kiện môi trường, bước đóng tải và nhu cầu mở rộng trước khi quyết định công suất máy.
THAM KHẢO THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/may-phat-dien-baudouin/
Phương án thi công cần kiểm tra đồng thời thông gió, khí thải, tiếng ồn và an toàn điện.
| Hạng mục | Nội dung cần kiểm tra |
|---|---|
| Thông gió | Đường gió vào, thoát khí nóng, hạn chế tuần hoàn khí nóng |
| Khí thải | Hướng xả, cách nhiệt và trở lực cho phép |
| Bệ máy | Chịu tải, chống rung, khoảng trống bảo dưỡng |
| Điện động lực | Cáp, aptomat, tiếp địa và phân bố pha |
| ATS | Liên động và trình tự chuyển nguồn |
| Chạy thử | Công suất, điện áp, tần số, bảo vệ và vận hành tự động |
Độ ồn, kích thước máy có vỏ và dung tích bồn dầu phụ thuộc thiết kế tổ máy. Khi so sánh độ ồn, phải thống nhất khoảng cách đo và điều kiện tải.

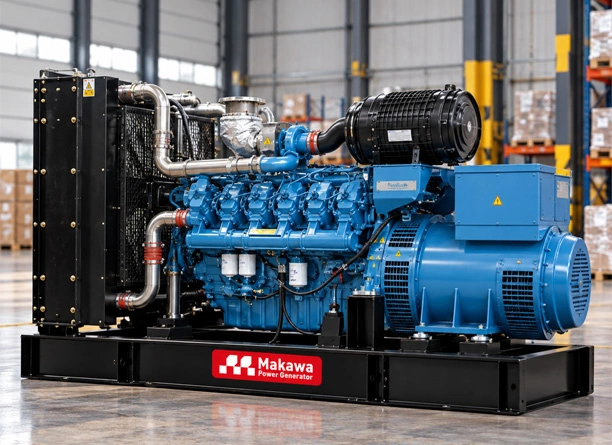

Giá máy phụ thuộc vào cấu hình đầu phát, bộ điều khiển, vỏ cách âm, ATS và phạm vi lắp đặt. Khách hàng nên so sánh các báo giá trên cùng công suất Prime/ESP và cùng phạm vi bàn giao.
Báo giá cần thể hiện rõ:
Liên hệ Makawa để được tư vấn máy phát điện Baudouin 135kVA theo danh sách phụ tải và vị trí lắp đặt. Cung cấp thông tin về thiết bị khởi động lớn giúp lựa chọn cấu hình sát nhu cầu và hạn chế chi phí điều chỉnh sau thi công.
XEM THÊM: https://makawa.vn/sanpham/may-phat-dien-cong-nghiep/
Với tính linh hoạt cao, hiệu suất ổn định và chi phí vận hành hợp lý, máy phát điện Baudouin 135kVA thực sự là một khoản đầu tư xứng đáng cho mọi dự án.
Tại hệ số công suất 0,8: 135 × 0,8 = 108 kW. Công suất dự phòng 150 kVA tương đương 120 kW.
Catalogue ghi mức tổ máy điển hình 135 kVA Prime và 150 kVA ESP cho động cơ 6M11G150/5. Không nên tự tính dự phòng bằng một tỷ lệ cố định thay cho thông số hãng.
Có thể cấu hình DSE6020 để tự khởi động. Để tự động cấp điện cho phụ tải cần có hệ thống chuyển nguồn và đấu nối phù hợp.
Chưa đủ căn cứ công bố con số cụ thể từ tài liệu đã tra. Cần yêu cầu bảng tiêu hao theo tải của đúng cấu hình hoặc biên bản thử tải.
